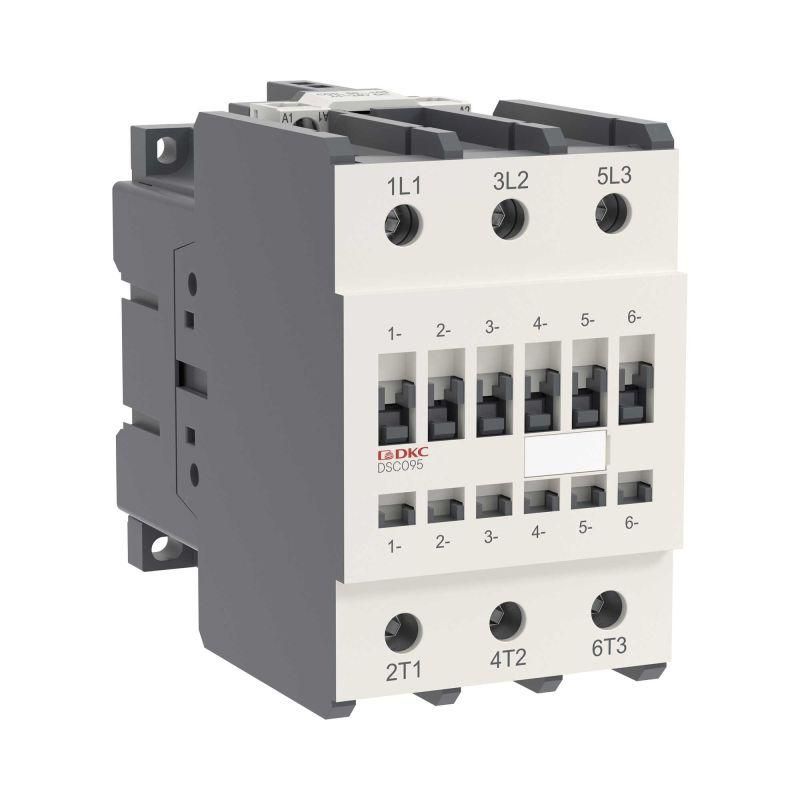

Магнитный контактор YON DSC095 95A 45кВт AC3 3P кат.48В DC | DSC095-3C00D048 DKC ДКС

Магнитный контактор DKC DSC095 - это надёжное устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 45 кВт с управлением от постоянного тока 48 В. Подходит для установки на DIN-рейку и используется в промышленных системах, ЖКХ и автоматизации.

Назначение и область применения

Магнитный контактор DKC DSC095 предназначен для частых операций включения и отключения трёхфазных асинхронных двигателей, частотных преобразователей и других высоконагруженных индуктивных потребителей. Применяется там, где требуется безопасное удалённое управление: на конвейерах, насосных станциях, вентиляционных системах, лифтах, системах автономного резервирования (АВР). Также используется для блокировки одновременного включения нескольких источников питания.

Технические характеристики

• Номинальный ток: 95 А (при AC3 - для управления двигателями)
• Управляемая мощность: 45 кВт (соответствует классу AC3)
• Напряжение цепи управления: 48 В постоянного тока (DC)
• Число главных контактов: 3 (трёхполюсный)
• Тип подключения: кабельные зажимы (винтовые клеммы)
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, но не герметичен
• Способ монтажа: крепление на DIN-рейку 35 мм
• Исполнение: стационарное - предназначено для закрепления внутри распределительных щитов

Совместимость и монтаж

Контактор DKC DSC095 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовой цепи используются кабельные зажимы - допустимый диаметр провода зависит от материала и изоляции, рекомендуется использовать медные многожильные или одножильные провода сечением до 25 мм2. Управляющая катушка рассчитана исключительно на постоянный ток 48 В - нельзя подключать переменное напряжение. Контактор не имеет встроенной защиты от перегрузки; требует внешней тепловой защиты (например, термореле).

Безопасность и стандарты

Произведён согласно требованиям международных норм IEC 60947-4-1 для контактных аппаратов. Серия YON DSC прошла сертификацию на соответствие безопасности и долговечности при работе в условиях повышенной механической нагрузки. Наличие IP20 позволяет устанавливать устройство только во внутренних помещениях, в контролируемых средах без воздействия воды, брызг или оседающей пыли.

Преимущества

• Высокий рабочий ток (95 А) обеспечивает управление мощными двигателями без необходимости замены устройства при увеличении нагрузки
• Управление от 48 В DC повышает безопасность обслуживания - низкое напряжение снижает риск поражения током при диагностике
• Фирменная конструкция катушки и механизма гарантирует длительную работу даже при частых включениях
• Простая установка на DIN-рейку экономит время при сборке шкафа

Ограничения применения

• Не переменного тока в цепи управления - использование 220 В AC вызовет выход из строя катушки
• Защита IP20 запрещает установку в сырых, пыльных или открытых местах - необходимо помещение с контролируемой средой
• Не содержит встроенную тепловую защиту - обязательно требуется установка термореле или другого средства защиты от перегрева двигателя
• Подходит только для трёхфазных нагрузок - не работает с однофазными сетями или нагревательными элементами

Примеры использования

• Автоматизация системы водоснабжения - включение насосов через PLC с сигналом 48 В DC
• Лифтовая система - управление движением кабины через контроллер с использованием контактора DSC095
• Цеховая линия с конвейерами - дистанционное включение/выключение оборудования после аварии
• Щит АВР - переключение основного и резервного питания объекта при отказе сети

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - 48 В DC - именно то, что указано на корпусе контактора DKC DSC095
• Затягивайте клеммы усилием, соответствующим спецификации производителя - недостаточно затянутые контакты вызывают нагрев и выход из строя
• Обязательно используйте предохранители или автоматы перед контактором для защиты от короткого замыкания
• Для работы в условиях частых включений (более 600 раз в час) проверьте срок службы контактов - он ограничен количеством операций, указанным в документации
• При замене старого контактора сверьте габариты и положение клемм - модель DSC095 имеет фиксированную компоновку, совпадающую с другими изделиями серии YON DSC
