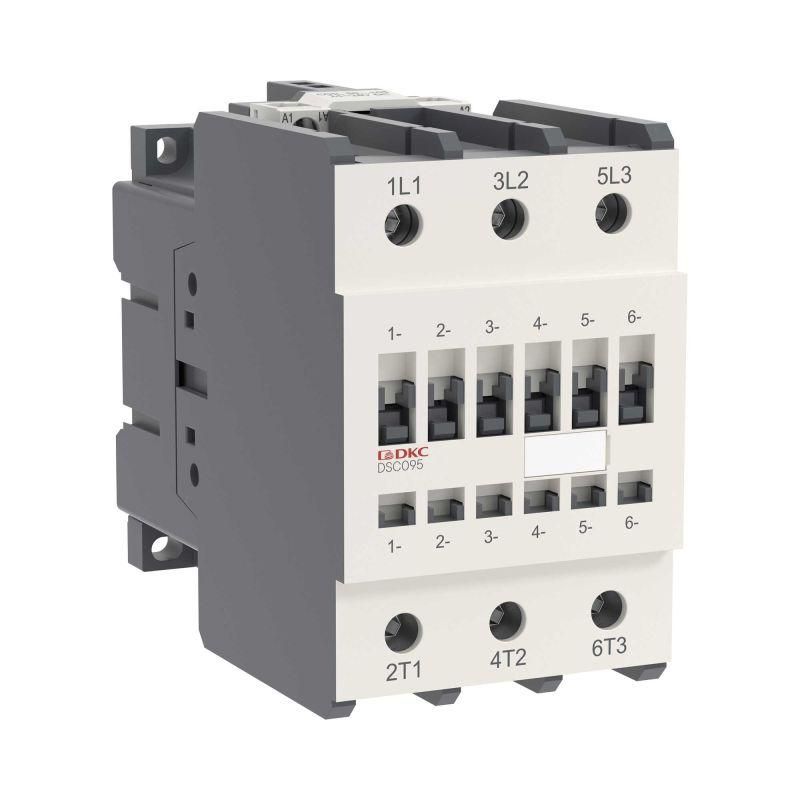

Магнитный контактор YON DSC095 95A 45кВт AC3 3P кат.24В DC | DSC095-3C00D024 DKC ДКС

Магнитный контактор DKC DSC095 - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 45 кВт с управлением через катушку 24 В постоянного тока. Подходит для промышленных систем, автоматизации зданий и задач с высокими пусковыми токами.

Назначение и область применения

Магнитный контактор DKC DSC095 предназначен для коммутации трёхфазных нагрузок с высокой индуктивностью: асинхронные двигатели, частотные преобразователи, насосы, вентиляторы, лифты. Применяется в системах автоматического ввода резерва (АВР), где требуется надёжное переключение между источниками питания и предотвращение параллельной работы.

Подходит для установки на производственных линиях, в системах водоснабжения, HVAC, на объектах ЖКХ и коммерческой недвижимости. Особенно эффективен там, где нужны частые включения/выключения и устойчивость к импульсным нагрузкам.

Технические характеристики

• Номинальный ток: 95 А - способен работать длительно с нагрузкой до этого значения;
• Номинальная мощность двигателя: 45 кВт - оптимальна для управления двигателями этой мощности при классе нагрузки AC3;
• Тип тока катушки управления: постоянный (DC) - требует источника 24 В постоянного напряжения;
• Напряжение катушки: 24 В DC - безопасное и распространённое напряжение управления в промышленных системах;
• Число главных контактов: 3 - три полюса для коммутации всех фаз трёхфазной сети;
• Способ монтажа: DIN-рейка - легко устанавливается на стандартную рейку 35 мм;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12,5 мм, но не от пыли и воды;
• Исполнение: стационарное - предназначено для закрепления в распределительных щитах, не для мобильного использования.

Совместимость и монтаж

Магнитный контактор DKC DSC095 совместим со всеми стандартными DIN-рейками шириной 35 мм. Кабельное подключение осуществляется через клеммы с зажимами - допускается подключение медных проводов сечением до 25 мм2 (по рекомендациям производителя).

Не требует дополнительных адаптеров или переходников. Для правильной работы катушки важно соблюдать полярность подключения 24 В DC - минус и плюс должны соответствовать маркировке на корпусе.

Установка возможна только в закрытых щитах с контролируемой температурой и отсутствием конденсата - из-за степени защиты IP20 контакт не защищён от внешней среды.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-4-1 для контакторов переменного тока. Соответствует нормам безопасности для промышленного оборудования. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон.

Преимущества

• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения/выключения;
• Управление низковольтным сигналом (24 В DC) позволяет использовать безопасные и простые схемы управления;
• Стандартный форм-фактор DIN-рейки обеспечивает быстрый монтаж и замену;
• Серия DSC095 имеет проверенную надёжность в условиях частых циклов работы;
• Открытые клеммы обеспечивают удобный доступ для диагностики и обслуживания.

Ограничения применения

• Не используется в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP20 исключает такие среды;
• Не подходит для управления однофазными нагрузками или сетями выше 690 В - ограничен по напряжению и числу полюсов;
• Не работает с переменным током на катушке - требуется именно 24 В постоянного тока;
• Не предназначен для работы в условиях экстремальных температур ниже –25 C или выше +60 C - указаны только базовые условия эксплуатации;
• Не имеет встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при работе с двигателями.

Примеры использования

• Управление насосом водоснабжения в многоэтажном доме - включение по сигналу от датчика давления;
• Переключение основного и резервного генератора в системе АВР торгового центра;
• Запуск вентилятора в системе кондиционирования с частотным регулятором;
• Автоматическое включение конвейера на заводе после срабатывания датчика наличия продукта;
• Управление лифтовым механизмом через PLC с выходом 24 В DC.

Практические советы

• Выбирая контактор DKC DSC095, убедитесь, что ваш двигатель действительно потребляет до 45 кВт при рабочем режиме - перегрузка снижает срок службы;
• Проверьте соответствие сечения кабеля и зажимов - слишком толстый провод не войдёт, слишком тонкий - будет греться;
• Обязательно используйте дополнительное тепловое реле (например, серии LRD) для защиты двигателя от перегрева;
• При использовании в системах с частыми пусками (более 10 раз в час) следите за нагревом контактов - возможно, стоит рассмотреть более мощную модель;
• Для контроля состояния контактора можно подключить индикаторный модуль - он покажет наличие напряжения на катушке и состояние контактов.
