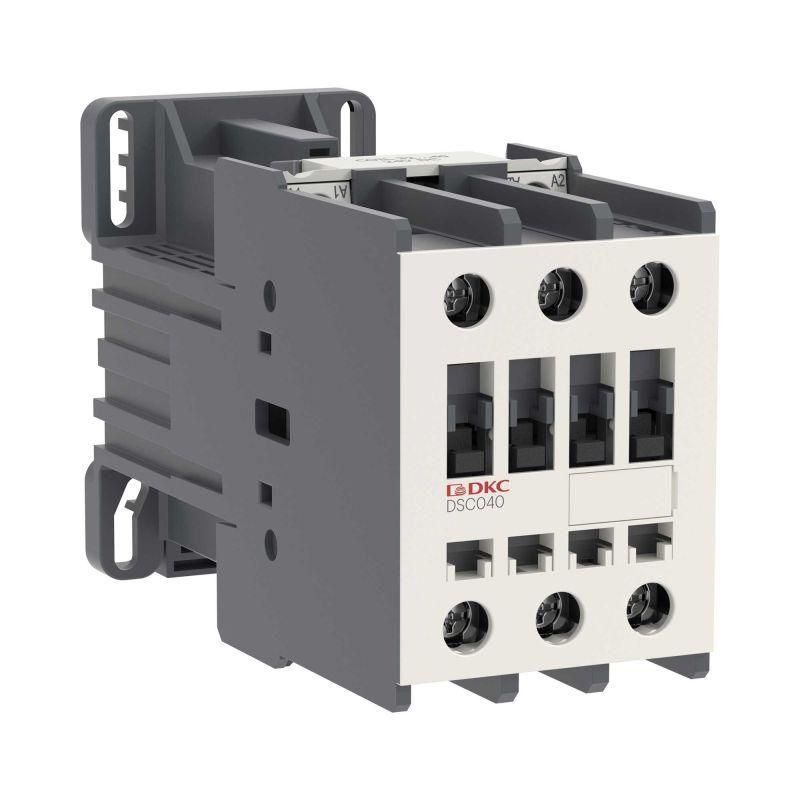

Магнитный контактор YON DSC040 40A 18,5кВт AC3 3P кат.48В DC | DSC040-3C00D048 DKC ДКС

Магнитный контактор DKC DSC040 - устройство для удалённого включения и отключения трёхфазных электродвигателей и других индуктивных нагрузок с управлением от постоянного тока 48 В. Подходит для систем автоматизации, где требуется надёжная коммутация при частых пусках и торможении.

Назначение и область применения

Магнитный контактор DKC DSC040 предназначен для коммутации трёхфазных асинхронных двигателей, частотных преобразователей и других высокоиндуктивных нагрузок. Он работает в режимах AC-3 (нормальный пуск и останов двигателя) и AC-4 (частые пуски, реверсы, торможение противовключением). Устройство применяется на промышленном оборудовании: насосах, компрессорах, конвейерах, станках с ЧПУ, вентиляционных установках.

Технические характеристики

• Номинальный рабочий ток: 40 А (при напряжении до 690 В переменного тока)
• Номинальная коммутируемая мощность: 18,5 кВт (AC3, 400 В)
• Тип тока управления: постоянный ток (DC)
• Напряжение катушки управления: 48 В DC
• Количество главных контактов: 3 (триполюсный)
• Тип подключения: кабельные зажимы (клеммы), без штыревых соединений
• Серия: Контакторы 9А – 105А (DKC)

Совместимость и монтаж

Магнитный контактор DKC DSC040 устанавливается на DIN-рейку шириной 35 мм. Для подключения силовой цепи используются кабельные зажимы - подходят провода сечением до 16 мм2. Управление осуществляется через катушку 48 В DC; важно соблюдать полярность при подключении. Наличие встроенной защиты от перегрузок отсутствует - необходимо использовать внешние тепловые реле или электронные защиты. Монтаж допускается в вертикальной плоскости +-15°.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для использования в промышленных условиях. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Отсутствие открытых токоведущих частей снижает риск поражения током при правильной установке в корпусе.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций
• Стабильная работа при колебаниях напряжения управления +-10%
• Закрытый корпус защищает внутренние механизмы от пыли и влаги
• Поддержка режима AC-4 позволяет применять контактор в задачах с частыми реверсами
• Совместим с другими элементами серии DKC - легко заменить или расширить систему

Ограничения применения

• Не предназначена для коммутации постоянного тока - только переменный (AC3/AC4)
• Работает только при питании катушки 48 В DC - нельзя подключать к 24 В или 220 В
• Не имеет встроенного теплового реле - требует внешней защиты от перегрузки
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита
• При напряжении ниже 38 В катушка может не втянуть якорь - возможны отказы в работе

Примеры использования

• Автоматизация линии конвейера с частыми пусками и остановами
• Управление насосом в системе водоснабжения с частотным регулированием
• Переключение направления вращения вентилятора в HVAC-системе
• Коммутация тяжёлого станка с торможением противовключением
• Система управления лифтом с высокой цикличностью работы

Практические советы

• Проверьте соответствие напряжения катушки 48 В DC перед подключением - неверное питание выведет контактор из строя
• При использовании в условиях повышенной запылённости - убедитесь, что корпус установлен в закрытую панель
• Для долгой службы используйте кабели с достаточным сечением - перегрев контактов возникает при недостаточном сечении
• При замене старого контактора - сверьте габариты и тип крепления: DSC040 совместим с аналогичными моделями серии DKC
• Не забудьте подключить защиту от перегрузки - даже при исправном контакторе двигатель может выйти из строя без реле
