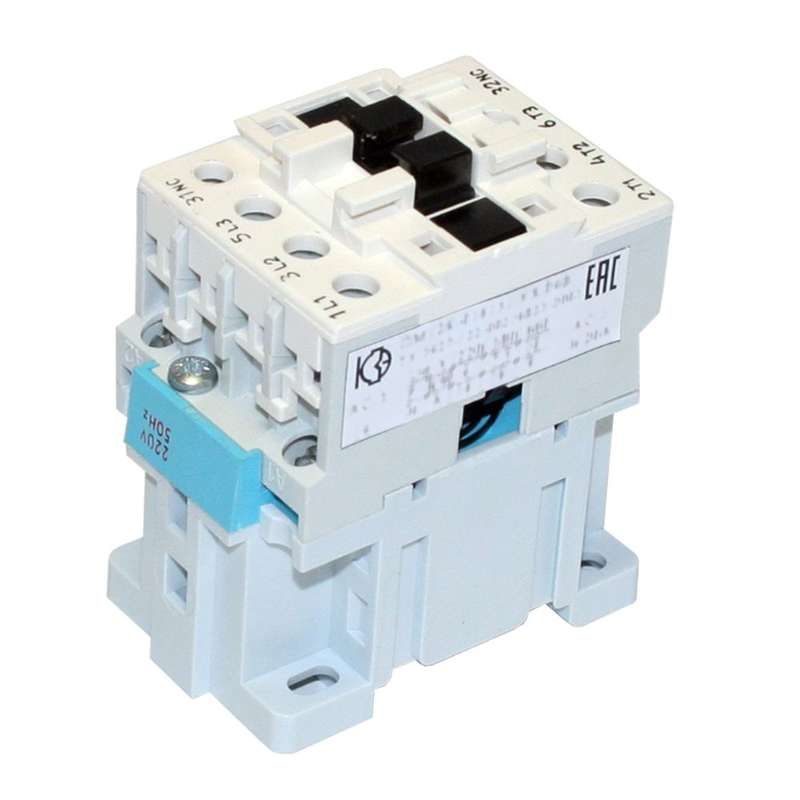

Контактор электромагнитный нереверсивный ПМ12К-016150 УХЛ4 В, 24В - 034150100ВВ024000000 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4 В 24В от КЗЭА (арт. 034150100вв024000000 / пм12к-016150) предназначен для дистанционного включения и отключения трёхфазных двигателей через коммутируемые силовые цепи. Устройство смонтировано на плате, питается от постоянного напряжения 24 В переменного тока и рассчитано на работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 В 24В используется в системах автоматического управления электроприводами. Подходит для запуска и остановки трёхфазных асинхронных с короткозамкнутым ротором при рабочем напряжении до 660 В и частоте 50–60 Гц. Применяется в стационарном оборудовании: насосах, вентиляторах, конвейерах, станках, где требуется надёжное и частое включение/выключение без реверса.

Технические характеристики

• Номинальный ток: 16 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение питания катушки: 24 В переменного тока - совместим с большинством промышленных контроллеров и преобразователей;
• Число главных контактов: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC) - позволяет реализовать базовые схемы управления и сигнализации;
• Рассчитан на мощность двигателя до 7,5 кВт - оптимально для средних по размеру приводов;
• Способ монтажа: на монтажную плату - требует установки в распределительный щит или печатную плату с соответствующими выводами;
• Подключение: винтовые зажимы - обеспечивают прочное соединение проводов сечением до 2,5 мм2;
• Степень защиты IP00 - устройство не имеет внешней защиты; применяется только внутри корпуса или защищённой панели;
• Климатическое исполнение УХЛ4 - работает при температурах от −40C до +40C и относительной влажности до 98% при 25C.

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 В 24В монтируется исключительно на монтажную плату. Его клеммы расположены так, чтобы обеспечить удобное подключение к шины или дорожкам PCB. Винтовые зажимы позволяют использовать медные провода сечением до 2,5 мм2. Для правильной сборки важно соблюдать шаг между контактами - он соответствует стандартному формату для промышленных модульных элементов. Недопустимо использование устройства вне электрического щита или без механической защиты - из-за IP00 риск поражения током и повреждения контактов высокий.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует классу IEC категории AC-1 и AC-3 - что гарантирует долгую жизнь при коммутации индуктивных нагрузок, таких как электродвигатели. Отсутствие внутреннего предохранителя или тепловой защиты - необходимо применять внешние средства защиты: автоматические выключатели и термореле.

Преимущества

• Высокая надёжность коммутации благодаря качественной катушке и металлическому сердечнику;
• Устойчивость к влаге и перепадам температур (климат УХЛ4) делает его подходящим для холодных и сырых помещений;
• Наличие NC-контакта позволяет легко организовать аварийную сигнализацию или блокировку;
• Фиксированная конструкция без движущихся деталей за пределами корпуса снижает вероятность отказа;
• Совместим с широким спектром вторичных устройств управления (PLC, реле времени, кнопочные пункты).

Ограничения применения

• Не допускается установка на открытом воздухе или в местах с доступом людей - степень защиты IP00 не предусматривает никакой барьера;
• Не предназначен для реверсивных схем - нельзя менять направление вращения двигателя без внешнего переключения;
• Не содержит встроенного противоперенапряжения - обязательно подключать ОПН параллельно катушке для продления срока службы;
• Не рекомендован для частых пусков более 120 раз в час - возможен быстрый износ контактов;
• Требуется обязательная установка в щите с принудительной вентиляцией при работе в режиме максимальной нагрузки.

Примеры использования

• Автоматический контроль работы вентилятора в промышленном цехе;
• Управление насосом воды в системе орошения;
• Включение станка ЧПУ после проверки всех датчиков безопасности;
• Циклический запуск конвейера в пищевой промышленности;
• Система управления освещением крупного складского помещения через PLC.

Практические советы

• Обязательно используйте ограничитель перенапряжения (ОПН) параллельно катушке - это предотвратит пробой изоляции и выход контактора из строя;
• Проверьте соответствие площади монтажной платы - посадочные размеры должны точно совпадать с типовым чертежом КЗЭА;
• При использовании в условиях высокой влажности регулярно проверяйте состояние винтовых зажимов - окисление может вызвать нагрев и потерю контакта;
• Выбирайте автоматический выключатель с характеристикой C или D для защиты от пусковых токов двигателя;
• Не забывайте про маркировку - все цепи управления и силовые должны иметь четкие ярлыки, особенно при наличии нескольких аналогичных контакторов в одном щите.
