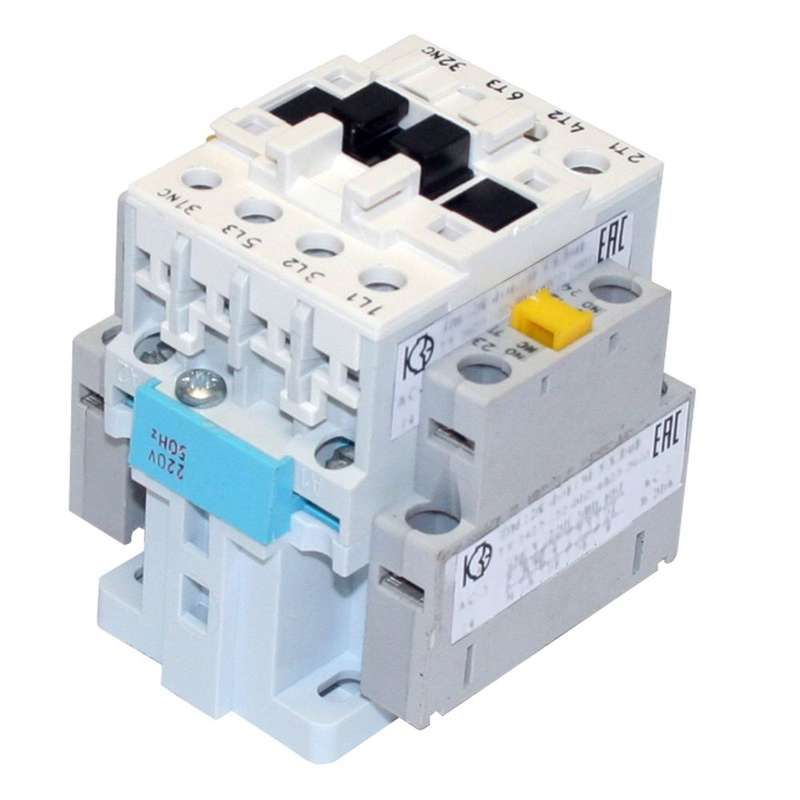

Пускатель магнитный ПМ 12К-016150 УХЛ4 В 24В БК-01 Кашин 034152120ВВ024000000 КашинЗЭА

Контактор ПМ12К-016150 УХЛ4 с блоком БК-01 от КашинЗЭА предназначен для дистанционного управления трёхфазными электродвигателями мощностью до 7,5 кВт. Он сочетает силовые контакты и вспомогательную блокировочную систему, что делает его удобным решением для автоматических схем управления в промышленной среде.

Назначение и область применения

Контактор ПМ12К-016150 УХЛ4 используется для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок, где требуется надёжное дистанционное управление: конвейеры, насосы, вентиляторы, станки с ЧПУ. Блок БК-01 обеспечивает дополнительные вспомогательные контакты для сигнализации, блокировки или управления другими элементами схемы.

Технические характеристики

• Номинальный ток: 16 А - способен коммутировать нагрузку до 7,5 кВт при напряжении 380 В
• Напряжение питания катушки: 220 В переменного тока (AC)
• Тип тока: переменный (50/60 Гц)
• Количество силовых контактов: 3 замыкающих - обеспечивают подключение всех трёх фаз двигателя
• Вспомогательные контакты: 3 замыкающих + 1 размыкающий - используются для управления цепями контроля и блокировки
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Способ монтажа: на монтажную плату - требует установки на печатную плату или жесткий основание с креплением болтами
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью

Совместимость и монтаж

Контактор ПМ12К-016150 УХЛ4 монтируется исключительно на монтажную плату. Его корпус имеет четыре крепёжных отверстия, соответствующих стандартному шагу для устройств данной серии. Для правильной установки необходимо использовать плату с подходящими отверстиями и достаточной механической прочностью. Блок БК-01 уже установлен и не снимается - он не является модульным дополнением. Подключение катушки выполняется к клеммам A1–A2, расположенным на передней панели. Силовые контакты - L1/L2/L3 и T1/T2/T3 - должны подключаться медными шинами или проводами сечением не менее 4 мм2 для длительной работы при 16 А.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и применяется в соответствии с нормами безопасности для электроустановок до 1000 В. Степень защиты IP54 позволяет применять его в помещениях с повышенной запылённостью или возможностью попадания брызг воды. Однако не предназначен для эксплуатации во взрывоопасных зонах, на открытых площадках без защиты или в условиях постоянного воздействия осадков.

Преимущества

• Встроенный блок БК-01 снижает необходимость внешних дополнительных контакторов или реле
• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения/выключения
• Надёжная работа при скачках напряжения +-10% от номинала 220 В
• Простая диагностика состояния: положение рычага указывает на состояние контактов

Ограничения применения

• Не подходит для реверсивных схем - нельзя использовать для изменения направления вращения двигателя
• Не предназначен для частотного регулирования - работает только на постоянной частоте 50/60 Гц
• Не рекомендован для установки вне помещений без дополнительной защиты от атмосферных воздействий
• Не содержит тепловой защиты - для предотвращения перегрева двигателя требуется отдельное тепловое реле
• Работает только при питании катушки 220 В AC - несовместим с сетью 24 В AC, указанная в названии категория - лишь типовая ссылка на серию, не влияет на рабочее напряжение катушки

Примеры использования

• Автоматическая система подачи сырья на конвейере в пищевой промышленности
• Включение насосной группы в системе водоснабжения здания
• Управление вентилятором охлаждения в электрощите
• Пуск станка с ЧПУ через PLC с использованием вспомогательных контактов блока БК-01 для сигнализации “работа” и “останов”

Практические советы

• При монтаже на плату проверьте соответствие отверстий под крепёж - расстояние между отверстиями составляет 60 мм по горизонтали и 45 мм по вертикали
• Подключайте силовые провода плотно, без люфта - плохой контакт вызывает нагрев и выход из строя контактов
• Для продления срока службы катушки рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам, особенно при работе с длинными кабелями
• Не используйте этот контактор для управления однофазными нагрузками выше 3,5 кВт - он оптимизирован именно для трёхфазных двигателей
• Проверяйте температурный режим окружающей среды - при температуре ниже –25 C возможны трудности с первоначальным включением
