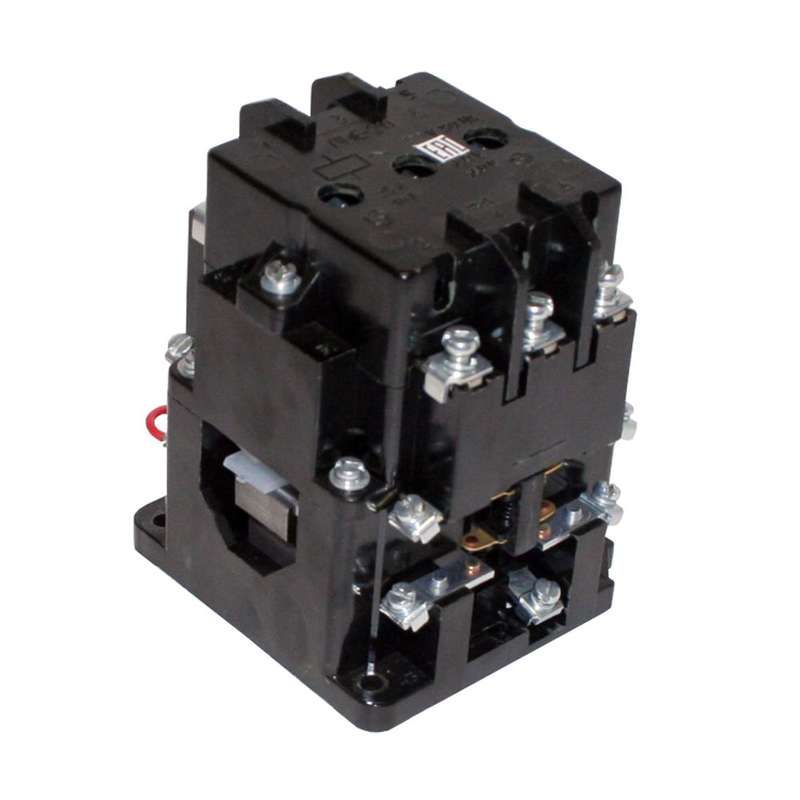

Контактор электромагнитный ПМЕ-211 УХЛ4 В, 220В, (1з+1р) - 080211110ВВ220000000 КашинЗЭА

Контактор ПМЕ-211 УХЛ4 категории 220 В с одним нормально открытым и одним нормально закрытым контактом предназначен для частого включения и отключения электродвигателей и других нагрузок в цепях переменного тока. Этот контактный аппарат производства КЗЭА г. Кашин обеспечивает надёжную коммутацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Контактор ПМЕ-211 УХЛ4 используется для управления электроприводами в промышленном оборудовании. Его применяют там, где требуется автоматическое или дистанционное управление мощными нагрузками - например, насосы, вентиляторы, компрессоры, конвейеры и станки. Наличие двух силовых контактов - одного нормально открытого и одного нормально закрытого - позволяет реализовать базовые схемы управления, включая реверс и последовательное включение/выключение устройств.

Технические характеристики

• Рабочее напряжение катушки: 220 В переменного тока (50 Гц)
• Количество главных контактов: один нормально открытый (НО), один нормально закрытый (НЗ)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Исполнение: УХЛ4 - предназначено для работы в умеренном климате с возможностью воздействия высокой влажности и температур до +40 C
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор ПМЕ-211 УХЛ4 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются винтовые зажимы на входе и выходе контактов - допустимо подключение медных проводов сечением до 2,5 мм2. Подключение катушки выполняется к клеммам A1 и A2; важно соблюдать полярность - фаза на A1, ноль на A2. Монтаж следует выполнять в вертикальном положении +-15°, чтобы избежать снижения надёжности срабатывания.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2019 (МЭК 60947-4-1) для низковольтных коммутационных аппаратов. Применение в соответствии с классом исполнения УХЛ4 гарантирует работу в помещениях с контролируемым микроклиматом - не рекомендовано для установки на открытом воздухе или в местах постоянного попадания воды.

Преимущества

• Простая и проверенная конструкция - долгий срок службы при правильной эксплуатации
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и замену
• Наличие обоих типов контактов (НО и НЗ) даёт гибкость в проектировании схем управления

Ограничения применения

• Не предназначен для работы в средах с взрывоопасными газами, паром или агрессивными химическими веществами
• Не защищён от брызг воды и пыли - нельзя использовать вне помещений или в сырых цехах без дополнительной защиты
• Максимальная рабочая температура окружающей среды - +40 C; при более высоких значениях возможна потеря герметичности и отказ контактов
• Не имеет встроенной тепловой защиты - требует внешнего термореле при работе с двигателями

Примеры использования

• Управление насосом в системе водоснабжения - НО контакт включает насос, НЗ используется для сигнализации состояния “работает”
• Автоматизация конвейера - сигнал с датчика активирует катушку, и контактор замыкает питание двигателя через НО контакт
• Система аварийного выключения - НЗ контакт размыкает цепь питания при срабатывании кнопки “Стоп”

Практические советы

• Перед установкой проверьте соответствие напряжения катушки - 220 В переменного тока. Подключение к 380 В вызовет немедленный выход из строя.
• При использовании в схемах с индуктивными нагрузками (двигатели, трансформаторы) рекомендуется установить RC-гасящую цепь или варистор на контактах для продления срока службы.
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от перегрузок и коротких замыканий.
• При замене старого контактора ПМЕ-211 УХЛ4 от КЗЭА г. Кашин - новый экземпляр с артикулом 080211110вв220000000 полностью взаимозаменяем.
