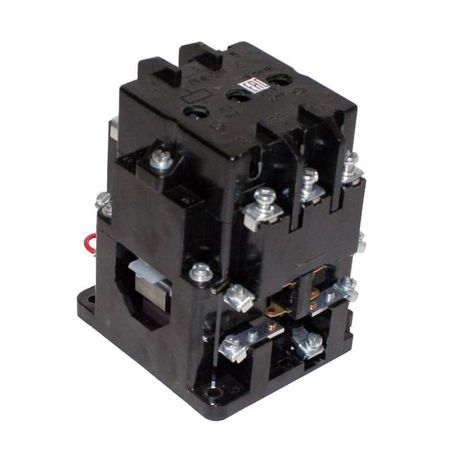

Контактор электромагнитный ПМЕ-211 УХЛ4 В, 380В, (1з+1р) - 080211110ВВ380000000 КашинЗЭА

Контактор ПМЕ-211 УХЛ4 25А - это электромагнитный аппарат для коммутации силовых цепей переменного тока напряжением до 380 В. Он предназначен для частых включений и отключений нагрузки, например двигателей, нагревательных элементов или освещения. Бренд КЗЭА г.Кашин выпускает эту модель в серийном исполнении УХЛ4, что делает её устойчивой к влаге и перепадам температур. Артикул 080211110вв380000000 соответствует именно этой комплектации с одним нормально открытым и одним нормально закрытым контактом.

Назначение и область применения

Контактор ПМЕ-211 УХЛ4 25А используется для удалённого управления мощными электроприёмниками. Его применяют в системах автоматизации, где требуется надёжная коммутация: запуск и остановка электродвигателей, управление тепловыми установками, включение светильников на производстве. Подходит для работы в условиях повышенной влажности и колебаний температуры благодаря классу защиты УХЛ4.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Рабочее напряжение: 380 В переменного тока - оптимизирован для трёхфазных сетей промышленного типа;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления, включая блокировки и реверсы;
• Исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и в среде с высокой влажностью;
• Тип катушки: переменный ток - требует питания от сети 380 В, не совместим с постоянным током;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не герметичен.

Совместимость и монтаж

Контактор ПМЕ-211 УХЛ4 25А монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Клеммы для подключения силовых проводов рассчитаны на сечение до 10 мм2. Управляющая катушка подключается через два вывода A1–A2; важно соблюдать полярность при подаче напряжения. Для подключения контактов используйте изолированные наконечники - это предотвращает ослабление соединений при вибрациях. Монтаж выполняйте в вертикальном положении, чтобы обеспечить правильную работу механики.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и ГОСТ 12449. Соответствует нормам безопасности для электрооборудования в промышленных помещениях. Наличие класса защиты УХЛ4 гарантирует безопасную эксплуатацию в условиях повышенной влажности и температурных перепадов, характерных для неотапливаемых цехов и наружных установок.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения;
• Устойчивость к внешним воздействиям - исполнение УХЛ4 снижает риск отказа в сырых или холодных условиях;
• Простота замены - стандартная форма и крепление позволяют заменить аналогичный контактор без переделки шкафа;
• Чёткое разделение контактов - наличие одного НО и одного НЗ даёт возможность использовать его в схемах с взаимоблокировками без дополнительных устройств.

Ограничения применения

• Не предназначена для коммутации токов выше 25 А - превышение вызывает сваривание контактов и выход из строя;
• Не работает с постоянным током - катушка рассчитана исключительно на переменный ток 380 В;
• Степень защиты IP20 не допускает использование во влажных местах без корпуса - не устанавливайте на открытом воздухе без дополнительной защиты;
• Отсутствие встроенной защиты от перегрузки - обязательно применять с автоматическим выключателем или тепловым реле.

Примеры использования

• Управление асинхронным двигателем насоса в водопроводной станции;
• Автоматическое включение печи в сушильном цехе по сигналу терморегулятора;
• Переключение режимов работы конвейера - один контакт включает двигатель, второй блокирует обратный ход;
• Система аварийного отключения света при срабатывании сигнализации.

Практические советы

• Проверьте напряжение на катушке перед первым включением - неверное питание (например, 220 В вместо 380 В) не позволит контактору сработать;
• При использовании в вибрирующих зонах затяните клеммы усилием, указанным в документации - слабые соединения вызывают нагрев;
• Если нужна большая коммутационная способность - выбирайте контактор с двумя НО контактами, так как этот экземпляр ограничен одной парой;
• Обязательно проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или работе с индуктивной нагрузкой;
• При замене старого контактора - сравните тип крепления и расположение клемм, чтобы избежать проблем с проводкой.
