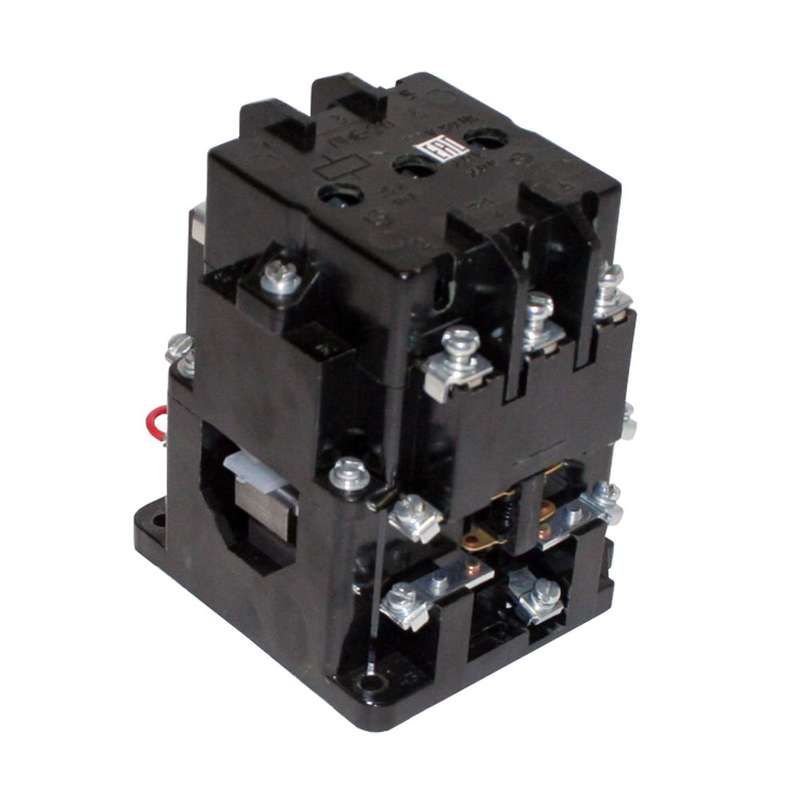

Контактор электромагнитный ПМЕ-211 УХЛ4 В, 36В, (1з) - 080211100ВВ036000000 КашинЗЭА

Контактор ПМЕ-211 УХЛ4 25А категория 36В переменного тока 1 нормально открытый - это электромагнитный коммутационный аппарат для управления нагрузками до 25 А в цепях переменного тока напряжением 36 В. Производится компанией КЗЭА г.Кашин, артикул 080211100вв036000000. Подходит для частых включений и отключений в автоматических системах.

Назначение и область применения

Контактор ПМЕ-211 УХЛ4 предназначен для дистанционного включения и выключения электрических цепей переменного тока. Его используют там, где требуется надёжная и частая коммутация: в системах управления станками, конвейерами, насосами, освещением и другим оборудованием с нагрузкой до 25 А. Напряжение катушки - 36 В переменного тока, что делает его безопасным для работы в условиях с повышенной опасностью поражения током.

Технические характеристики

• Номинальный ток главных контактов: 25 А
• Напряжение катушки: 36 В переменного тока
• Количество нормально открытых контактов: 1
• Степень защиты: IP00 (без корпуса, требует установки в защищённом месте)
• Исполнение: УХЛ4 - умеренный климат, для работы при температуре от −40 C до +40 C, с высокой влажностью
• Рабочий режим: S1 - продолжительный
• Механическая износостойкость: не менее 1 млн операций
• Электрическая износостойкость: не менее 100 тыс. операций при rated load

Совместимость и монтаж

Контактор ПМЕ-211 УХЛ4 25А категория 36В переменного тока 1 нормально открытый монтируется на DIN-рейку шириной 35 мм. Для подключения питания катушки используйте провода сечением не менее 1,5 мм2. Главные контакты рассчитаны на подключение медных жил до 2,5 мм2. Обязательно проверьте соответствие напряжения катушки - 36 В переменного тока. Не допускается подключение постоянного тока. Монтаж выполняйте в щите с достаточным воздушным зазором вокруг устройства.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контактных аппаратов низковольтного управления. Применение в цепях 36 В снижает риск поражения электрическим током, однако сам прибор не имеет встроенной защиты от перегрузок или коротких замыканий - такие функции должны обеспечиваться внешними устройствами (автоматическими выключателями, предохранителями).

Преимущества

• Высокая механическая долговечность - подходит для систем с частыми циклами включения/выключения
• Устойчивость к влаге и перепадам температур благодаря исполнению УХЛ4
• Простая установка на стандартную DIN-рейку
• Низкий уровень шума при работе
• Надёжная фиксация контактов при вибрациях

Ограничения применения

• Не предназначена для коммутации токов выше 25 А - возможна сварка контактов и выход из строя
• Не работает с постоянным током - катушка рассчитана исключительно на 36 В переменного тока
• Открытая конструкция (IP00): нельзя использовать в сырых, запылённых или взрывоопасных средах без дополнительной защиты
• Не содержит встроенную тепловую защиту - необходимо применять внешние средства защиты
• Не рекомендован для управления двигателями мощностью более 1,5 кВт без учёта пусковых токов

Примеры использования

• Управление маломощными конвейерами на пищевых производствах
• Переключение светильников в помещениях с высокой влажностью (цеха, лаборатории)
• Автоматическое управление насосами в системах водоснабжения
• Коммуникация между контроллерами и исполнительными механизмами в пультах управления

Практические советы

• При использовании в условиях вибраций закрепляйте контактор дополнительно хомутами или антивибрационными прокладками
• Перед первым включением проверьте отсутствие механических заеданий - рукой переместите якорь, он должен двигаться свободно
• Для продления срока службы избегайте частых включений при максимальной нагрузке - лучше использовать контактор с запасом по току
• При замене старого контактора убедитесь, что новый имеет ту же маркировку катушки - 36 В переменного тока
• Обращайте внимание на состояние контактов: при появлении следов подгорания или нагара - замените устройство даже при сохранении работоспособности
