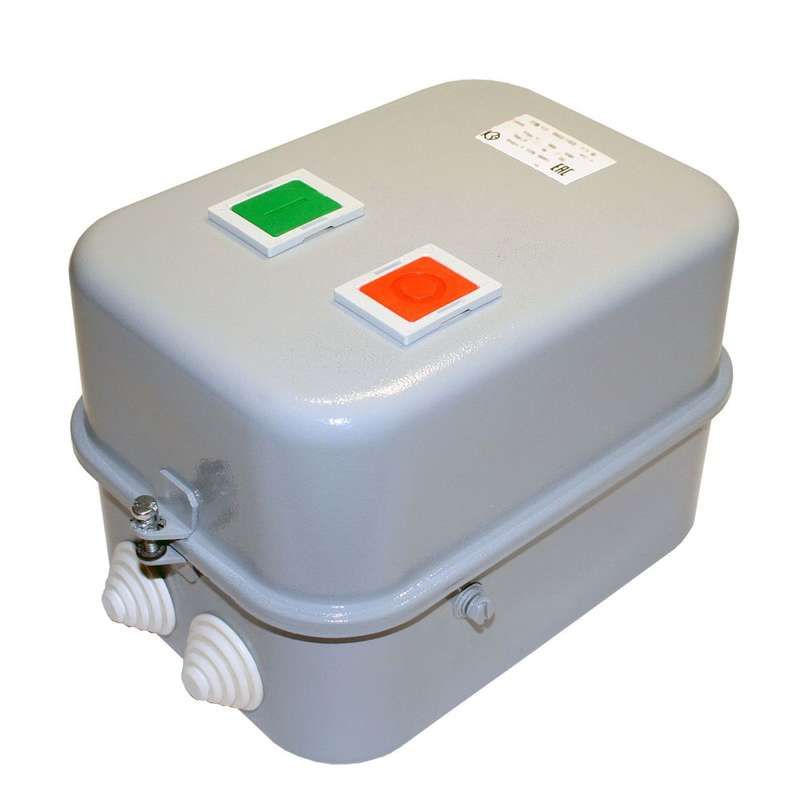

Контактор электромагнитный ПМ12-040160 У3 В, 380В, (2з+1р) - 050160212ВВ380000010 КашинЗЭА

Контактор ПМ12-040160 У3 категории 380 В - это коммутационный аппарат с двумя нормально открытыми и одним нормально закрытым контактами, предназначенный для частого включения и отключения электродвигателей и других нагрузок в цепях переменного тока. Производится компанией КЗЭА г. Кашин, артикул 050160212вв380000010.

Назначение и область применения

Контактор ПМ12-040160 У3 используется для управления мощными электрическими нагрузками, особенно там, где требуется частое включение/выключение. Подходит для автоматизации технологических процессов: запуск и остановка двигателей насосов, вентиляторов, компрессоров, конвейеров, станков. Применяется в распределительных щитах промышленных объектов, на предприятиях пищевой, химической и машиностроительной отраслей.

Технические характеристики

• Рабочее напряжение: до 380 В переменного тока (AC)
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Исполнение: У3 - умеренный климатический класс, рассчитан на работу при температуре от −25 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Условия установки: вертикальная плоская поверхность, без значительных вибраций

Совместимость и монтаж

Контактор ПМ12-040160 У3 монтируется на DIN-рейку шириной 35 мм, что обеспечивает быстрое и надёжное крепление в шкафах управления. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Обмотка управления питается от сети 380 В - подключается к клеммам A1–A2. Наличие трёх силовых контактов позволяет реализовать схемы с переключением фаз или блокировками.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1). Соответствует нормам безопасности для электроустановок до 1000 В. Не предназначен для работы в взрывоопасных средах, в условиях повышенной влажности или воздействия агрессивных паров.

Преимущества

• Высокая механическая износостойкость - способен выдерживать до 10 млн операций включения/отключения
• Надёжная коммутация даже при высоких пусковых токах
• Простая замена: совместим со стандартными креплениями и аналогичными моделями ПМ12
• Чёткое разделение контактов: два НО и один НЗ позволяют реализовывать сложные логические схемы без внешних реле

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 380 В
• Не допускается установка в помещениях с уровнем влажности выше 90 % или при наличии конденсата
• Не подходит для частого включения/отключения свыше 120 циклов в час - возможен перегрев обмотки
• Отсутствует встроенная тепловая защита - требует внешнего теплового реле при управлении двигателями

Примеры использования

• Автоматизация системы вентиляции: включение вентилятора по сигналу термостата через нормально открытый контакт, одновременно сигнализация о работе - через нормально закрытый
• Управление насосом: пуск по кнопке, остановка по аварийному сигналу - с использованием двух НО контактов для питания и блокировки
• Цепь с реверсом: использование одного НЗ контакта для блокировки противоположного направления вращения двигателя

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (380 В) - неверное питание приведёт к отказу или повреждению контактора ПМ12-040160 У3
• При подключении проводов затягивайте клеммы усилием 0,4–0,5 Нм - недостаточно или слишком сильно затянутые контакты вызывают нагрев
• Для длительной работы с двигателями обязательно используйте внешнее тепловое реле - сам контактор не защищает от перегрузки
• При замене старого контактора - убедитесь, что новый имеет тот же тип контактов (2 НО + 1 НЗ) и соответствует по габаритам и креплению
• Регулярно осматривайте контакты на наличие оплавления или нагара - при появлении следов износа замените устройство, чтобы избежать аварии
