Пускатель магнитный ПМ 12-010200 24В (1з) РТТ5-10-1 8.50А Кашин 020200100ВВ024001910 КашинЗЭА

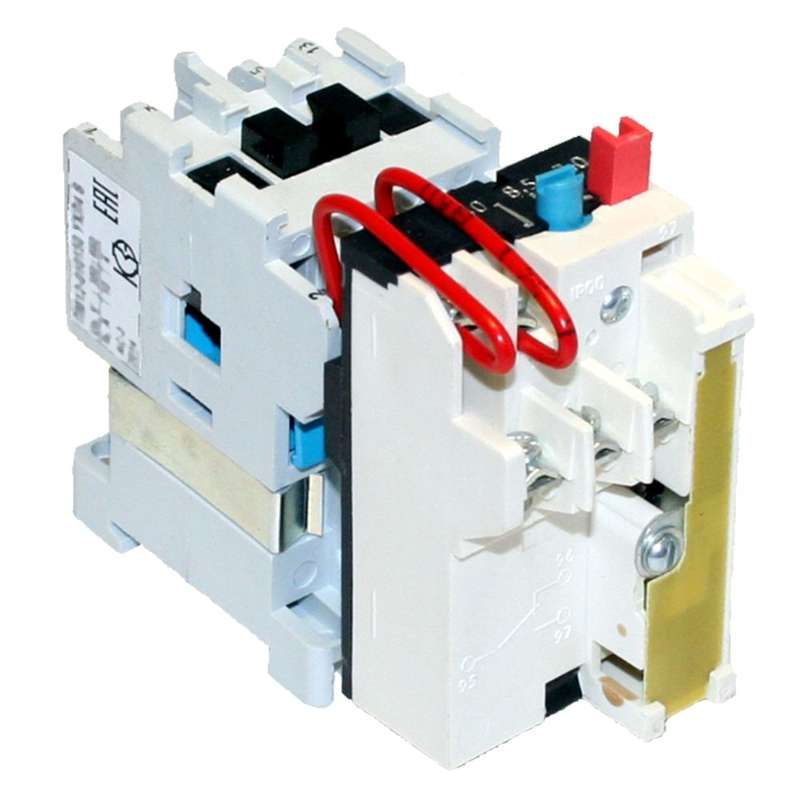

Пускатель ПМ12-010200 УХЛ4 категории 24 В с реле РТТ5-10-1 и одним нормально открытым контактом предназначен для управления электродвигателями и другим оборудованием с током до 8,5 А. Бренд КашинЗЭА обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикул 020200100вв024001910 соответствует спецификации для промышленного применения.

Назначение и область применения

Пускатель ПМ12-010200 УХЛ4 используется для включения и выключения электроприёмников с номинальным током до 8,5 А. Он применяется там, где требуется управление нагрузкой через слабые управляющие сигналы - например, в системах автоматизации, на конвейерах, насосных станциях, вентиляционных установках. Подходит для работы с постоянным током 24 В, что делает его совместимым с большинством промышленных контроллеров и PLC.

Технические характеристики

• Управление: постоянный ток 24 В
• Количество контактов: один нормально открытый (НО)
• Номинальный коммутируемый ток: 8,5 А
• Реле: РТТ5-10-1 - тепловое реле защиты от перегрузки
• Исполнение: УХЛ4 - для эксплуатации в умеренном и холодном климате с высокой влажностью
• Степень защиты: не указана - не предназначена для открытых площадок без корпуса

Совместимость и монтаж

Пускатель ПМ12-010200 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения питания управления используются клеммы катушки - они рассчитаны на провода сечением до 2,5 мм2. Главная силовая цепь подключается к верхним и нижним клеммам контактора. Нормально открытый контакт позволяет замыкать цепь только при включенном состоянии устройства. Убедитесь, что посадочные размеры соответствуют стандарту DIN EN 60715.

Безопасность и стандарты

Пускатель ПМ12-010200 УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Тепловое реле РТТ5-10-1 защищает двигатель от длительной перегрузки, предотвращая перегрев обмоток. Применение в соответствии с инструкцией снижает риск аварийных ситуаций.

Преимущества

• Высокая надёжность контактов благодаря качественным материалам от КашинЗЭА
• Защита от перегрузки встроенным тепловым реле - не требует внешних устройств
• Устойчивость к колебаниям температуры и влажности - идеален для цехов и складских помещений
• Простота установки на DIN-рейку - экономит время при сборке щитов

Ограничения применения

• Не предназначен для частого включения/выключения более 60 раз в час - возможен износ контактов
• Не работает с переменным током - только 24 В постоянного тока
• Отсутствие IP-защиты - нельзя использовать без кожуха в запылённых или влажных средах без дополнительной защиты
• Один контакт - не подходит для схем, требующих нескольких выходов

Примеры использования

• Управление маломощным насосом в системе водоснабжения
• Включение вентилятора охлаждения на станке с ЧПУ
• Автоматическое включение светильника в цеху по команде от PLC
• Контроль работы компрессора в системе пневматики

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В постоянного тока, иначе реле не сработает или выйдет из строя
• При использовании в условиях пыли - обязательно поместите пускатель в закрытый шкаф или используйте дополнительный бокс
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• Для увеличения срока службы не допускайте превышения тока выше 8,5 А - даже кратковременно
• Артикул 020200100вв024001910 - точный идентификатор; при заказе запасного элемента используйте именно его
