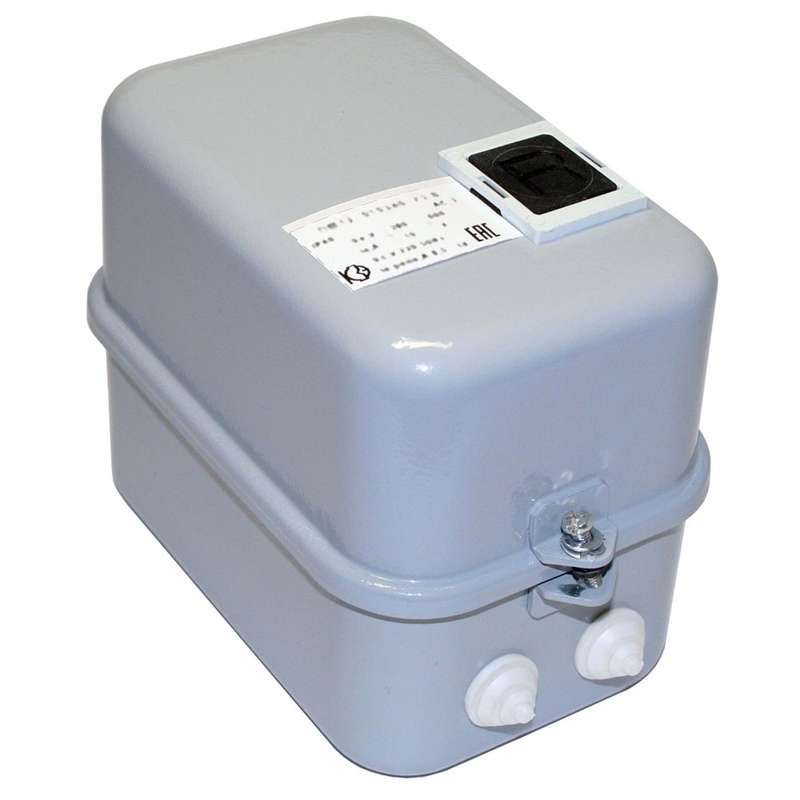

Пускатель электромагнитный ПМ12-010240 У3 В 110В (1з) РТТ5-10-1 8.50А Кашин 020240102ВВ110001910 КашинЗЭА

Пускатель ПМ12-010240 У3 В категории 110В с реле РТТ5-10-1 (артикул 020240102вв110001910, бренд КашинЗЭА) предназначен для безопасного включения и отключения электродвигателей до 4 кВт, обеспечивая защиту от перегрузки и управление через цепь управления 110 В переменного тока.

Назначение и область применения

Пускатель ПМ12-010240 У3 В используется для прямого запуска трёхфазных асинхронных двигателей. Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных механизмах, где требуется надёжное и частое включение/выключение. Цепь управления рассчитана на напряжение 110 В, что делает её удобной для систем с низковольтным управлением, например, в автоматических линиях с использованием контроллеров или кнопочных постов.

Технические характеристики

• Тип: пускатель прямого пуска
• Номинальный ток: 10 А
• Напряжение цепи управления: 110 В переменного тока, 50 Гц
• Мощность при AC-3, 400 В: 4 кВт
• Тепловое реле защиты: да, модель РТТ5-10-1
• Диапазон настройки теплового реле: 7–10 А (регулируется под нагрузку двигателя)
• Класс срабатывания: 10A - время отключения при перегрузке 10-кратном токе за 10–20 секунд
• Степень защиты: IP40 - защита от твердых частиц больше 1 мм, но не от воды
• Максимальная рабочая температура: +55 C
• Главные контакты: винтовые зажимы
• Цепь управления: винтовые зажимы
• Вспомогательные контакты: 1 замыкающий (НО), 0 размыкающих
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-010240 У3 В устанавливается на DIN-рейку шириной 35 мм. Главные силовые клеммы предназначены для проводов сечением до 4 мм2. Для цепи управления используются те же винтовые зажимы - подходят провода до 2,5 мм2. Вспомогательный замыкающий контакт (НО) можно использовать для сигнализации включения или создания самоблокировки в схеме управления. Монтаж допускается только в закрытых щитах из-за степени защиты IP40. Не рекомендуется установка в условиях повышенной влажности, пыли или воздействия брызг воды.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле РТТ5-10-1 имеет сертификат соответствия и обеспечивает защиту от длительной перегрузки, предотвращая перегрев обмоток двигателя. Наличие класса 10A гарантирует селективную работу с типичными двигателями средней мощности.

Преимущества

• Устойчивый контакт при высоких токах благодаря качественным медным элементам
• Простая регулировка теплового реле - достаточно повернуть винт на шкале от 7 до 10 А
• Один замыкающий контакт позволяет реализовать базовые схемы управления без внешних реле
• Напряжение управления 110 В повышает безопасность обслуживания по сравнению с 220/380 В
• Компактные габариты и совместимость с DIN-рейкой упрощают сборку распределительных щитов

Ограничения применения

• Не подходит для работы в условиях влаги, пыли или агрессивной среды - степень защиты IP40 недостаточна
• Отсутствие размыкающего контакта ограничивает возможности сложных схем управления
• Нельзя применять при температуре выше +55 C - возможен выход реле из строя
• Не предназначен для частого пуска более 60 раз в час - риск перегрева контактов
• Не работает с постоянным током - только переменный ток 50 Гц

Примеры использования

• Автоматический насос в системе водоснабжения - включается по сигналу датчика давления
• Конвейер на пищевом производстве - управление через кнопочный пост с 110 В
• Вентилятор охлаждения в электрошкафе - запуск по таймеру или термореле
• Шлифовальный станок - ручное включение/выключение оператором

Практические советы

• При подборе пускателя проверьте, чтобы номинальный ток двигателя не превышал 10 А - лучше выбирать с запасом 10–20%
• Настройте тепловое реле РТТ5-10-1 точно по току двигателя - используйте паспортные данные, а не номиналы на корпусе
• Используйте вспомогательный замыкающий контакт для индикации состояния включения - подключите к светодиоду или индикаторной лампе
• Обязательно фиксируйте все винтовые соединения - ослабленный контакт вызывает нагрев и отказ
• При работе в щитах с несколькими пускателями соблюдайте минимальный зазор между устройствами - не менее 10 мм для теплоотвода
• ПМ12-010240 У3 В - это одноразовый модуль; при выходе реле из строя заменяйте весь блок, так как ремонт не предусмотрен
