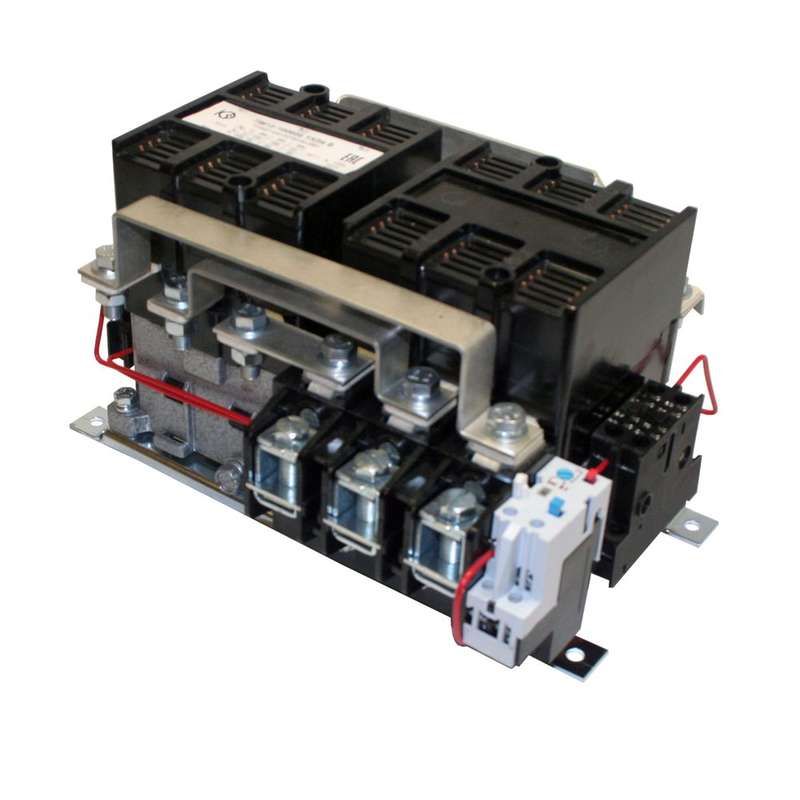

Пускатель ПМ12-100600 УХЛ4 В кат. 110В 1002 Кашин 068600440ВВ110000320 КашинЗЭА

Пускатель ПМ12-100600 УХЛ4 категория 110В от бренда КашинЗЭА - это электромагнитный аппарат для дистанционного управления трёхфазными асинхронными двигателями мощностью до 5,5 кВт, рассчитанный на напряжение катушки 110 В переменного тока. Подходит для установки в условиях умеренного и холодного климата.

Назначение и область применения

Пускатель ПМ12-100600 УХЛ4 категория 110В предназначен для безопасного включения и выключения электродвигателей в цепях переменного тока частотой 50 Гц. Он защищает двигатель от перегрузок и обеспечивает удалённое управление через кнопочные посты или автоматические системы. Применяется в промышленном оборудовании: насосах, вентиляторах, компрессорах, конвейерах и станках с малой и средней мощностью.

Технические характеристики

• Напряжение катушки: 110 В переменного тока (AC)
• Рабочий ток контактов: 9,5 А (при AC-3)
• Мощность коммутируемого двигателя: до 5,5 кВт
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C
• Число главных контактов: 3 нормально замкнутых
• Число вспомогательных контактов: 1 NO + 1 NC
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Пускатель ПМ12-100600 УХЛ4 категория 110В совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Обязательно проверьте соответствие напряжения катушки - 110 В. Нельзя использовать этот пускатель с постоянным током или при напряжении выше/ниже указанного значения - это приведёт к выходу из строя катушки. Монтаж выполняйте в сухих помещениях без прямого попадания воды.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для низковольтной контактной аппаратуры. Конструкция исключает самопроизвольное включение при отключении питания. Отсутствуют функции тепловой защиты - для защиты двигателя необходимо применять внешний тепловое реле.

Преимущества

• Высокая надёжность механических контактов при частых включениях
• Устойчивость к колебаниям температуры благодаря исполнению УХЛ4
• Простота установки на DIN-рейку
• Наличие вспомогательных контактов для сигнализации и блокировок

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или агрессивной среды - степень защиты IP20 недостаточна
• Не имеет встроенной тепловой защиты - требует обязательного подключения внешнего реле перегрузки
• Не подходит для управления однофазными двигателями или нагрузками свыше 5,5 кВт
• Катушка рассчитана только на 110 В AC - нельзя подключать к сети 220 В или постоянному току

Примеры использования

• Управление насосом в системе водоснабжения с пультом дистанционного управления
• Включение конвейера на пищевом производстве с использованием кнопки “Старт”
• Автоматизация вентилятора в HVAC-системе с сигналом от терморегулятора
• Подключение к панели управления станком с возможностью аварийной остановки

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже кратковременное превышение 110 В вызовет её перегрев и выход из строя
• Используйте внешнее тепловое реле типа ТРН или аналогичное, согласованное по току с двигателем
• При установке на DIN-рейку убедитесь, что пускатель плотно защёлкнулся - слышен характерный щелчок
• Для длительной службы избегайте частых включений более 60 раз в час - это снижает срок службы контактов
• При замене убедитесь, что новый пускатель ПМ12-100600 УХЛ4 категория 110В от КашинЗЭА имеет тот же артикул 068600440вв110000320 - отличаются только параметры катушки
