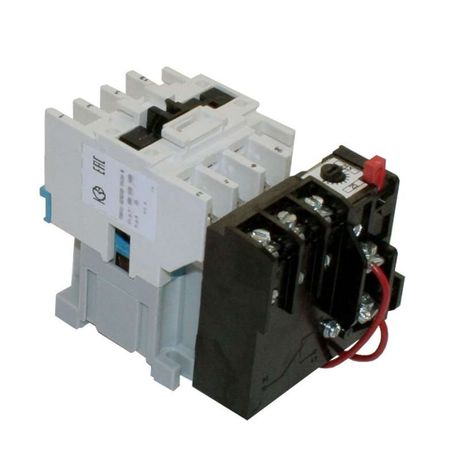

Пускатель магнитный ПМ 12-025201 УХЛ4 В 24В (1р) РТТ-131 25.0А Кашин 040201010ВВ024000810 КашинЗЭА

Пускатель ПМ12-025201 УХЛ4 В - это устройство прямого пуска с тепловой защитой, предназначенное для управления асинхронными двигателями мощностью до 11 кВт при напряжении 400 В. Бренд КашинЗЭА реализует эту модель в исполнении УХЛ4 для работы в умеренно холодном климате. Номинальный ток 25 А и питание цепи управления от 24 В переменного тока делают её удобной для систем автоматизации с низковольтным управлением.

Назначение и область применения

Пускатель ПМ12-025201 УХЛ4 В используется для безопасного включения и выключения электродвигателей средней мощности. Он применяется там, где требуется надёжная защита от перегрузки и управление через слабые сигналы - например, в промышленных станках, насосах, вентиляторах, конвейерах и других механизмах с асинхронными двигателями. Подходит для установки в распределительных щитах и на технологических линиях с контролируемой средой.

Технические характеристики

• Тип: пускатель прямого пуска
• Номинальный ток: 25 А
• Род тока: переменный (AC)
• Напряжение управления: 24 В AC, 50 Гц
• Защита от перегрузки: да, с тепловым реле РТТ-131
• Диапазон настройки защиты: 21,3 А
• Класс срабатывания термического реле: класс 20 (время срабатывания при 6-кратной перегрузке - до 20 секунд)
• Мощность при AC-3, 400 В: 11 кВт
• Вспомогательные контакты: один нормально замкнутый (НО), замыкающих контактов нет
• Присоединение главной цепи: винтовые зажимы
• Присоединение цепи управления: винтовые зажимы
• Степень защиты IP: IP00 - без внешней защиты, требует установки в корпусе
• Максимальная рабочая температура: +55 C
• Шинный монтаж: возможен
• Индикация: отсутствует - нет светодиодов

Совместимость и монтаж

Пускатель ПМ12-025201 УХЛ4 В совместим с DIN-рейкой и может быть установлен на шине. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением до 4 мм2 для главной цепи и до 2,5 мм2 для цепи управления. Обязательно соблюдать плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев, избыточная затяжка повредит резьбу. Монтаж допускается только внутри электрошкафа или другого защищённого корпуса из-за отсутствия степени защиты IP.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2019 (МЭК 60947-4-1) для аппаратов низковольтного управления. Тепловое реле РТТ-131 обеспечивает защиту от длительных перегрузок, снижает риск выхода двигателя из строя. Однако из-за IP00 использование вне закрытых корпусов запрещено - это нарушает правила безопасности.

Преимущества

• Высокая надёжность механической части благодаря проверенной конструкции КашинЗЭА
• Простая настройка тепловой защиты - диапазон 21,3 А покрывает большинство задач для двигателей 7–11 кВт
• Поддержка шинного монтажа ускоряет сборку щита
• Низковольтное управление (24 В AC) позволяет легко интегрировать в системы с PLC и контроллерами
• Один нормально замкнутый контакт удобен для сигнализации состояния “двигатель работает”

Ограничения применения

• Не предназначена для постоянной работы выше +55 C - в жарких помещениях нужна принудительная вентиляция
• IP00 - нельзя устанавливать во влажную, пыльную или открытую среду; обязательно помещать в корпус
• Отсутствие замыкающих контактов и индикации ограничивает возможности диагностики - потребуется внешняя система контроля
• Не подходит для частотного регулирования или мягкого пуска - только прямой запуск
• Только одна пара вспомогательных контактов - мало для сложных схем управления

Примеры использования

• Управление насосом воды в системе водоснабжения мощностью 7,5 кВт
• Включение конвейера на пищевом производстве с двигателем 11 кВт
• Автоматическое включение вентилятора в HVAC-системе при достижении порога температуры
• Циклический запуск компрессора в воздушной системе с защитой от перегрузки

Практические советы

• Выбирая ПМ12-025201 УХЛ4 В, убедитесь, что ваш двигатель имеет номинальный ток ниже 25 А - реле настроено на 21,3 А, и перенастраивать его нельзя
• Для подключения цепи управления используйте экранированный кабель, особенно если он проходит рядом с силовыми проводами - это предотвратит ложные срабатывания
• Проверьте соответствие напряжения управления 24 В AC - применение 220 В или постоянного тока выведет пускатель из строя
• При монтаже в щите оставьте минимум 5 см свободного пространства вокруг аппарата для теплоотвода
• После установки протестируйте работу: включите, дождитесь срабатывания защиты при имитации перегрузки - убедитесь, что реле отключает цепь в течение 15–20 секунд
