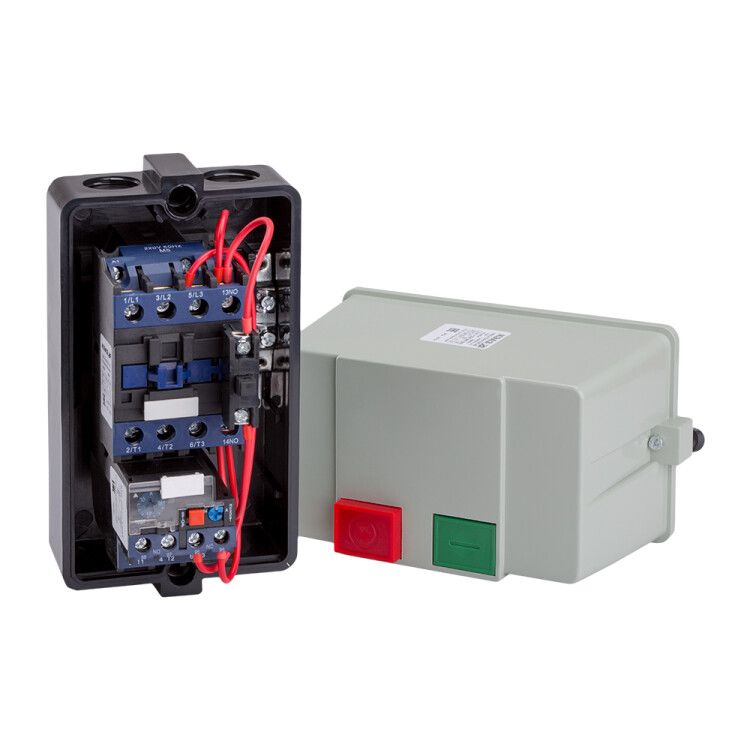

Пускатель магнитный ПМЛ 2220 25А 220AC (12-18А) УХЛ3 Б КЭАЗ 110708

Пускатель магнитный ПМЛ-2220-25А-220AC-(12-18А)-УХЛ3-Б от КЭАЗ предназначен для безопасного включения и выключения трёхфазных электродвигателей мощностью до 11 кВт. Устройство оснащено тепловым реле с регулируемой уставкой 12–18 А и работает от сети 220 В переменного тока. Подходит для установки на монтажную плату в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Пускатель магнитный ПМЛ-2220-25А-220AC-(12-18А)-УХЛ3-Б используется для дистанционного запуска и остановки асинхронных двигателей в промышленном оборудовании. Он обеспечивает автоматическую защиту от перегрузки благодаря встроенному тепловому реле. Применяется в системах управления станками, насосами, компрессорами, конвейерами и другим оборудованием, где требуется надёжное управление нагрузкой до 25 А.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение питания катушки управления: 220 В
• Количество силовых полюсов: 3
• Диапазон уставок теплового реле: 12–18 А
• Номинальная мощность двигателя: 11 кВт
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от −40 C до +40 C, в условиях повышенной влажности)
• Количество нормально открытых (НО) контактов: 1 вспомогательный + 3 силовых
• Количество нормально закрытых (НЗ) контактов: 0
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Условный номинальный ток короткого замыкания: 3 кА
• Класс защиты реле: 10 А
• Способ монтажа: на монтажную плату
• Нормативный документ: ТУ3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-2220-25А-220AC-(12-18А)-УХЛ3-Б рассчитан на установку исключительно на монтажную плату. Для правильного монтажа необходимо использовать плату с отверстиями под крепёж, соответствующую габаритам устройства. Подключение проводов выполняется через винтовые зажимы - максимальное сечение жилы - 4 мм2. Не допускается использование многожильных проводов без наконечников. Катушка управления питается от однофазной сети 220 В, что позволяет легко интегрировать устройство в существующие системы управления. Пускатель совместим с другими элементами серии ПМЛ от КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3427-042-05758109-2008. Степень защиты IP54 предотвращает попадание пыли и жидкостей из любого направления, что повышает надёжность работы в цехах с высокой запылённостью или влажностью. Тепловое реле защищает двигатель от длительной перегрузки, а класс защиты 10 А гарантирует срабатывание при токе, превышающем установленную уставку на 10%. Устройство не имеет функции защиты от короткого замыкания - для этого необходим внешний автоматический выключатель с номиналом до 3 кА.

Преимущества

• Встроенное тепловое реле с точной настройкой (12–18 А) снижает риск выхода двигателя из строя при перегрузках
• Высокая степень защиты IP54 делает пускатель пригодным для использования в сложных условиях производства
• Климатическое исполнение УХЛ3 обеспечивает работу в холодных и влажных помещениях без дополнительного обогрева
• Простое винтовое подключение ускоряет монтаж и минимизирует контактные потери
• Совместимость с сериями ПМЛ и РТЛ от КЭАЗ упрощает замену и модернизацию оборудования

Ограничения применения

• Не предназначена для защиты от короткого замыкания - обязательно применение внешнего автомата
• Отсутствие нормально закрытых контактов ограничивает возможности создания сложных схем управления
• Подключение возможно только к кабелям сечением до 4 мм2 - нельзя использовать более толстые провода
• Монтаж возможен только на монтажную плату; не поддерживается крепление на DIN-рейку
• Напряжение управления фиксировано на 220 В - невозможно подключение к 380 В или постоянному току

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Запуск вентилятора на производстве с контролем перегрузки
• Автоматизация конвейера на пищевом предприятии
• Включение компрессора в системе пневматики
• Контроль работы шлифовального станка с защитой от перегрева двигателя

Практические советы

• При выборе пускателя проверьте соответствие тока двигателя диапазону уставок реле (12–18 А). Если двигатель потребляет больше 18 А - выбирайте модель с другой уставкой.
• Обязательно используйте наконечники на многожильных проводах перед затяжкой в винтовых зажимах - это предотвратит обрыв контакта.
• Для долговечной работы в условиях влаги и пыли периодически проверяйте состояние контактов и чистоту корпуса.
• При замене старого пускателя убедитесь, что новый аналогичен по типу монтажа - ПМЛ-2220-25А-220AC-(12-18А)-УХЛ3-Б нельзя установить на DIN-рейку.
• Если система требует сигнализации состояния (например, “двигатель в работе”), учтите наличие одного НО контакта - он может использоваться для индикации или подключения кнопки “Старт”.
