Пускатель магнитный 40А ~220В рев 2НО+2НЗ ПМА КЗЭА - 090330220вв220000000 КашинЗЭА ПМА-3300

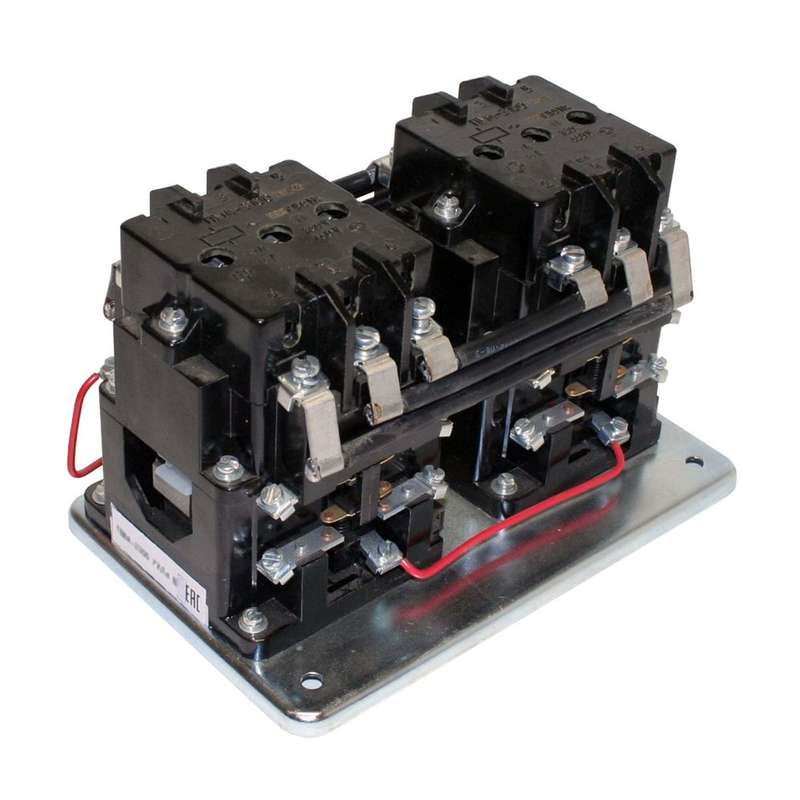

Пускатель магнитный 40А 220В 2НО+2НЗ от КЗЭА - реверсивный контактор для дистанционного управления трёхфазными двигателями мощностью до 18,5 кВт. Подходит для стационарных установок с питанием 220 В переменного тока, обеспечивает коммутацию главной цепи и контроль направления вращения. Артикулы 090330220вв220000000 и ПМА-3300 соответствуют одному устройству.

Назначение и область применения

Пускатель магнитный 40А 220В 2НО+2НЗ предназначен для управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором. Обеспечивает дистанционный запуск, остановку и реверсирование двигателя - то есть изменение направления вращения без механического вмешательства. Применяется в системах автоматизации: конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется частая смена направления движения. Устройство работает в стационарных условиях, не рассчитано на мобильную или портативную эксплуатацию.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который может безопасно проходить через главные контакты.
• Напряжение катушки управления: 220 В переменного тока - требует именно такого питания для срабатывания; не совместим с постоянным током или другими напряжениями.
• Максимальное рабочее напряжение: 660 В - допустимое напряжение в силовой цепи, но используется в основном при 380–440 В в трёхфазных сетях.
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для построения схем управления, блокировок и сигнализации.
• Номинальная мощность двигателя: 18,5 кВт - рекомендованная нагрузка для надёжной работы устройства.
• Род тока: Переменный (AC) - только для сетей 50/60 Гц.
• Индикация: Да - наличие светового индикатора состояния (включение/выключение) позволяет визуально контролировать работу без тестеров.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в защищённом шкафу.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку или плату, не имеет собственного корпуса для настенного монтажа.
• Присоединение главной цепи: Винтовые зажимы - подходят для проводов сечением до 16 мм2 (по типовым требованиям).

Совместимость и монтаж

Пускатель магнитный 40А 220В 2НО+2НЗ совместим с любыми реверсивными схемами управления, использующими два контактора (или один двойной реверсивный). Для правильной работы необходимо использовать внешние кнопочные посты и блокировки исключения одновременного включения двух контакторов. Монтаж выполняется на DIN-рейку или специальную плату внутри распределительного щита. Главные контакты подключаются винтовыми зажимами - затяжка должна быть равномерной, без перекосов. Управляющая катушка подключается к цепям управления 220 В AC - важно не путать с цепями 380 В или DC.

Безопасность и стандарты

Устройство соответствует общим требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для контакторов средней категории. Однако из-за степени защиты IP00 не применяется в помещениях с повышенной влажностью, пылью или риском механических повреждений без дополнительной защиты. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжений (ОПН) параллельно её выводам - особенно при использовании с длинными управляющими кабелями.

Преимущества

• Чёткая реверсивная функция в одном корпусе - снижает количество компонентов в схеме.
• Интегрированная индикация - экономит время диагностики.
• Высокий ресурс коммутации - рассчитан на многократные включения/выключения при номинальной нагрузке.
• Простое винтовое присоединение - удобно для обслуживания и замены.

Ограничения применения

• Не допускается использование вне электрошкафа - IP00 не защищает ни от пыли, ни от влаги.
• Подходит только для переменного тока 220 В на катушке - нельзя применять с источниками постоянного тока или другим напряжением.
• Не содержит тепловой защиты - для защиты от перегрузок требуется внешнее реле перегрузки (ТР).
• Не предназначен для частотного регулирования или плавного пуска - только прямой пуск и реверс.
• Требует точного соблюдения схемы блокировки - случайное одновременное включение двух контакторов вызывает короткое замыкание.

Примеры использования

• Ленточный конвейер с возможностью движения вперёд и назад.
• Циркулярная пила с реверсом для снятия опилок или освобождения заклинившего материала.
• Вентилятор системы охлаждения, меняющий направление потока по графику.
• Гидравлический насос с реверсом для продувки трубопровода.

Практические советы

• Выбирая этот пускатель, проверьте посадочный размер и расположение клемм - они должны совпадать с вашей монтажной платой или DIN-рейкой.
• Обязательно используйте внешний термореле (например, ЛТЗ или аналог) для защиты двигателя от перегрева - сам пускатель такой защиты не имеет.
• При сборке реверсивной схемы всегда применяйте механическую или электрическую взаимоблокировку между основным и реверсивным контуром.
• Для долгой службы избегайте частых включений при полной нагрузке - лучше использовать пускатель с запасом по току (например, 50 А вместо 40 А) при высокой цикличности.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта вызывает нагрев и выход из строя.
