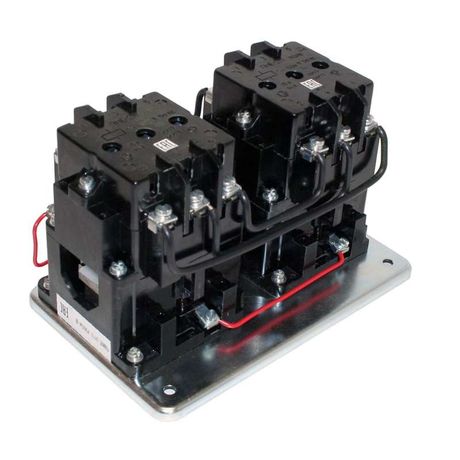

Контактор электромагнитный ПМЕ-213 УХЛ4 В, 220В, (4з+4р) - 080213440ВВ220000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 4 нормально-открытых и 4 нормально-закрытых контакта - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее реверсирование и коммутацию нагрузки до 25 А. Произведён компанией КЗЭА г.Кашин, артикулы: пме-213, 080213440вв220000000.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 4 нормально-открытых и 4 нормально-закрытых контакта предназначен для автоматического включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах управления: конвейерах, насосах, вентиляциях, станках с требованием изменения направления вращения. Подходит для работы в сетях переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт;
• Напряжение питания катушки: 220 В AC - работает от однофазной сети управления;
• Количество контактов: 4 нормально открытых (НО) + 4 нормально закрытых (НЗ) - позволяют реализовать сложную логику управления, включая блокировки и сигнализацию;
• Напряжение изоляции: 660 В - обеспечивает безопасную работу в высоковольтных цепях;
• Род тока: переменный (AC) - не постоянный ток;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости; подходит для помещений с невысокими требованиями к защите;
• Степень защиты: IP00 - корпус не имеет внешней защиты от пыли и воды, требуется установка в электрошкафу или защищённом месте;
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или платформу через отверстия, не предполагает свободное крепление.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 4 нормально-открытых и 4 нормально-закрытых контакта совместим с другими элементами управления: кнопочными постами, тепловыми реле, автономными модулями защиты. Монтируется на монтажной плате или DIN-рейке. Винтовые зажимы допускают подключение медных жил сечением до 4 мм2. Обязательно соблюдать расстояние между соседними аппаратами - минимум 10 мм для теплоотвода. Не рекомендуется использовать вне шкафа из-за отсутствия степени защиты.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Комплектуется возможностью установки ограничителей перенапряжений (ОПН) параллельно катушке - снижают риск пробоя изоляции при отключении. Отдельно следует предусмотреть защиту от обрыва фазы и перегрузки - сам контактор такую функцию не выполняет, он лишь коммутирует сигнал.

Преимущества

• Чёткая схема контактов: 4 НО + 4 НЗ - позволяет проектировать реверсивные схемы без дополнительных блокировочных контакторов;
• Высокий ресурс коммутации - оптимизирован для многократных включений/выключений в промышленных условиях;
• Поддержка напряжения 220 В - удобно для систем управления, где нет доступа к 380 В;
• Климатическая адаптация УХЛ4 - гарантирует работоспособность в холодных и сырых помещениях заводов и складов.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует соответствующая степень защиты и сертификат ATEX;
• IP00 исключает использование на открытом воздухе или в грязных местах без кожуха;
• Не предназначен для работы с постоянным током - применение DC повлечёт выход из строя катушки;
• Требует обязательной установки в щитовой - из-за открытых токоведущих частей и отсутствия барьера;
• Не содержит встроенной термической защиты - необходимо подключить отдельное реле перегрузки.

Примеры использования

• Реверсивный привод лебёдки - один контактор включает движение “вперёд”, второй - “назад”;
• Система вентиляции с изменяемым направлением потока - используется для регулировки воздушных масс в технологических камерах;
• Автоматический станок с двойным ходом - контактор переключает направление движения стола;
• Циклический конвейер - управляет пуском, остановом и реверсом при необходимости перемещения груза назад.

Практические советы

• Выбирая контактор электромагнитный УХЛ4 В 220В 4 нормально-открытых и 4 нормально-закрытых контакта, проверьте соответствие сечения провода и момента затяжки винтов - переусиливать нельзя, чтобы не повредить пластиковые детали;
• Обязательно используйте ОПН на катушке - особенно при работе с длинными кабелями управления, где возможны импульсы;
• Для реверсивных схем всегда предусматривайте электрическую и механическую блокировку - два контактора не должны одновременно быть включены;
• Проверяйте наличие всех четырёх НО и четырёх НЗ перед сборкой - некоторые аналоги имеют другое количество;
• При длительной эксплуатации контролируйте нагрев корпуса - если температура выше 60 C, проверьте плотность контактов и нагрузку.
