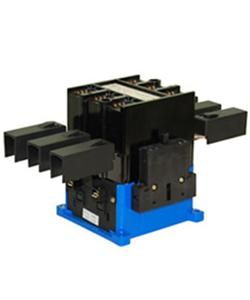

Пускатель электромагнитный ПМ12-250150 УХЛ4 В 220В/50Гц, 2з+2р, 250А, нереверсивный, без реле, IP20 - ET518923 Электротехник

Электромагнитный пускатель ПМ12-250150 УХЛ4 В 220В/50Гц от Электротехник предназначен для дистанционного включения и выключения электродвигателей и другой мощной нагрузки переменного тока. Этот пускатель используется в промышленных щитах и системах автоматизации, где требуется надёжная коммутация тока до 250 А. Артикул et518923 соответствует модели с нереверсивным исполнением и без встроенного теплового реле.

Назначение и область применения

Пускатель ПМ12-250150 УХЛ4 применяется для удалённого управления мощными электроприёмниками: электродвигателями насосов, вентиляторов, компрессоров, конвейеров, кранов, тепловых завес и систем освещения. Подходит для работы в устройствах автоматического ввода резерва (АВР), щитах распределения и компенсации реактивной мощности. Модель не имеет функции реверса - её используют там, где направление вращения двигателя задано жёстко и не требует изменения.

Технические характеристики

• Номинальный рабочий ток: 250 А - способен коммутировать нагрузки до 100 кВт
• Напряжение цепи управления: 220 В переменного тока, частота 50 Гц
• Количество главных контактов: 3 - для трёхфазной сети
• Количество нормально открытых (НО) вспомогательных контактов: 2
• Количество нормально закрытых (НЗ) вспомогательных контактов: 2 - позволяют передавать сигналы в системы контроля и блокировки
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип подключения силовой цепи: болтовое - требует подключение проводов через зажимы с помощью ключа
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу внутри щита
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя
• Род тока: переменный (AC)
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны

Совместимость и монтаж

Пускатель ПМ12-250150 УХЛ4 монтируется исключительно на монтажную плату - он не совместим с обычными DIN-рейками без адаптера. Для сборки щита необходимо предусмотреть место под крепление корпуса и свободный доступ к болтовым зажимам. Главные контакты рассчитаны на медные провода сечением до 70 мм2. Вспомогательные контакты подходят для слаботочных цепей управления (до 10 А). Необходимо соблюдать минимальные зазоры между соседними аппаратами для теплоотвода - особенно при работе на максимальном токе.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустановок. Серия ПМ12 прошла проверку на долговечность и безопасность в условиях повышенных механических и термических нагрузок. Коммутационная способность соответствует классам АС-1 (резистивная нагрузка) и АС-3 (индуктивная - электродвигатели). Однако отсутствие встроенной тепловой защиты делает обязательным использование внешнего реле перегрузки при защите двигателей.

Преимущества

• Высокая надёжность благодаря проверенной конструкции - модель выпускается десятилетиями и зарекомендовала себя в суровых условиях
• Поддерживает длительную работу при номинальном токе 250 А без перегрева
• Чёткий и быстрый ход контактов снижает риск сваривания и дугового износа
• Доступность запчастей и аналогов на рынке СНГ - легко найти замену или дополнительные контактные модули
• Простота диагностики - видимое положение контактов и отсутствие сложной электроники

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не содержит теплового реле - для защиты двигателей требуется отдельное реле перегрузки
• Нереверсивное исполнение - невозможно использовать для управления оборудованием, требующего смены направления вращения
• Требует ручного монтажа на плату - не подходит для быстрой установки на стандартную DIN-рейку без переходника
• Не рекомендуется для частых включений более 600 раз в час - это может снизить срок службы контактов

Примеры использования

• Щит управления насосной станцией - включение/выключение глубинного насоса по уровню воды
• Автоматический ввод резерва (АВР): переключение питания с основной сети на дизель-генератор
• Управление конвейером на пищевом производстве - постоянная работа без реверса
• Щит освещения большого складского комплекса - групповое включение светильников
• Компрессорная установка в нефтегазовой отрасли - пуск под нагрузкой с контролем по времени

Практические советы

• Выбирая пускатель ПМ12-250150 УХЛ4, убедитесь, что ваша нагрузка не превышает 100 кВт - даже если ток ниже 250 А, мощность может быть выше допустимой
• Для защиты двигателя обязательно используйте внешнее тепловое реле (например, серии ТРН или ТРП) - они совместимы с этим пускателем
• При монтаже на плату соблюдайте момент затяжки болтов - переусердствовать нельзя, чтобы не повредить контактные поверхности
• Если нужна возможность реверса - выбирайте другую модель (двухпускателевую сблокированную схему)
• Проверьте соответствие сечения кабеля - для 250 А лучше использовать многожильные провода с опрессовкой наконечников
• Не устанавливайте рядом с источниками сильного нагрева - температура вокруг должна оставаться в пределах -40…+40 C
