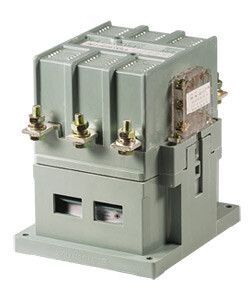

Пускатель ПМ 12-250100-ЭК УХЛ4 В 250А кат. 220В AC 4НО+2НЗ Электротехник ET516052

Пускатель Электротехник ПМ12-250100 - это электромагнитный пускатель для дистанционного управления трёхфазными двигателями мощностью до 100 кВт. Подходит для стационарной установки в условиях умеренного климата, работает при напряжении 220 В в цепи управления. Артикул et516052 соответствует модели с четырьмя нормально замкнутыми и двумя нормально разомкнутыми вспомогательными контактами.

Назначение и область применения

Пускатель Электротехник ПМ12-250100 предназначен для включения, выключения и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он используется там, где требуется частое или дистанционное управление нагрузкой без необходимости реверса. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с постоянным направлением вращения.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение питания катушки: 220 В
• Номинальный рабочий ток: 250 А
• Номинальная коммутируемая мощность: 100 кВт
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 4 НО (нормально открытые) + 2 НЗ (нормально закрытые)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - без защиты от внешних воздействий
• Климатическое исполнение: У3 - для работы при температуре от -40 до +45 C
• Способ монтажа: на монтажную плату (панель)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Без теплового реле - требует внешней защиты от перегрузки

Совместимость и монтаж

Пускатель Электротехник ПМ12-250100 монтируется исключительно на жесткую металлическую или пластиковую монтажную плату. Для подключения используются винтовые зажимы - затяжка должна выполняться с усилием, указанным в руководстве, чтобы избежать нагрева контактов. Катушка рассчитана на 220 В AC - нельзя использовать с постоянным током или другим напряжением. Поскольку устройство имеет степень защиты IP00, оно допускается только внутри электрошкафа или герметичной камеры, защищённой от пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электрических аппаратов. Коммутационная способность проверена по классам нагрузки АС-1 (резистивные) и АС-3 (индуктивные - двигатели). Однако отсутствие встроенного теплового реле делает обязательным использование внешнего устройства защиты от перегрузки и обрыва фазы - иначе двигатель может выйти из строя.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМ12 - одна из самых распространённых в РФ и СНГ
• Долгий срок службы контактов - повышенный коммутационный ресурс при частых включениях
• Поддерживает работу при широком диапазоне температур - от -40 C до +45 C
• Простота замены и совместимость со стандартными контактными приставками других производителей
• Низкая чувствительность к колебаниям напряжения в цепи управления +-10%

Ограничения применения

• Не подходит для реверсивных схем - нет второго контактора внутри корпуса
• IP00 - запрещено применять вне закрытых шкафов; риск поражения током и повреждения от пыли/влаги
• Не содержит теплового реле - необходимо дополнительно устанавливать термореле или электронный защитный модуль
• Не рекомендован для частых пусков более 60 раз в час - снижается ресурс контактов
• Требует наличия внешнего выключателя или рубильника перед входом для обслуживания и аварийного отключения

Примеры использования

• Автоматизация системы водоснабжения - управление насосом 90–100 кВт через кнопочную станцию
• Конвейерная лента на пищевом производстве - включение/остановка по сигналу PLC
• Вентиляция в цеху - управление крупным вентилятором с помощью таймера или датчика давления
• Оборудование для переработки материалов - привод экструдера с постоянным направлением вращения

Практические советы

• Выбирая пускатель Электротехник ПМ12-250100, убедитесь, что ваш двигатель не превышает 100 кВт и 250 А - перегрузка вызывает сваривание контактов
• Для защиты используйте отдельное тепловое реле типа ТРН или аналогичное, согласованное по току с двигателем
• При монтаже на плату соблюдайте минимальные зазоры между пускателем и другими элементами - особенно рядом с высоковольтными проводами
• Проверьте соответствие напряжения катушки (220 В) с источником управления - неверное напряжение приведёт к отказу срабатывания
• Если нужен реверс - выбирайте два таких пускателя и организуйте блокировку взаимной блокировки
• Регулярно осматривайте контакты - при появлении следов подгорания или задирания замените пускатель даже при сохранении работоспособности
