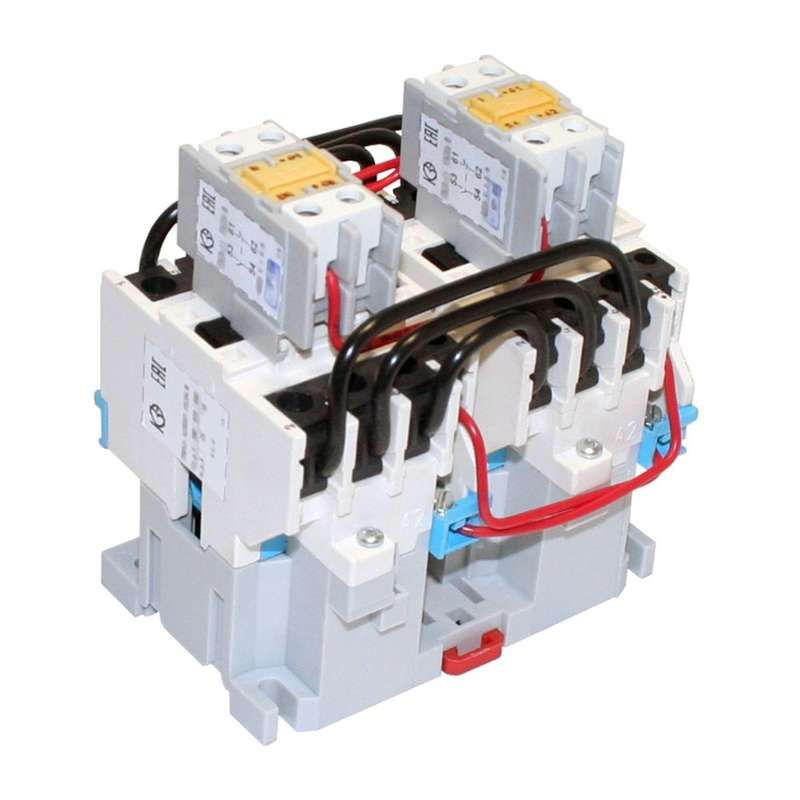

Контактор электромагнитный ПМ12-025551 УХЛ4 В, 110В, (2з+4р) - 040551240ВВ110000010 КашинЗЭА

Контактор ПМ12-025551 УХЛ4 категории 380 В от КЗЭА г. Кашин - устройство для коммутации силовых цепей переменного тока с двумя нормально открытыми и четырьмя нормально закрытыми контактами. Подходит для управления двигателями, нагревательными элементами и другими нагрузками в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-025551 УХЛ4 используется для дистанционного включения и выключения электрических цепей переменного тока напряжением до 380 В. Он применяется в системах автоматизации: управление насосами, вентиляторами, компрессорами, конвейерами, тепловыми установками. Наличие шести контактов позволяет реализовать сложные логические схемы - например, переключение режимов работы или блокировки.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Исполнение: УХЛ4 - предназначено для эксплуатации в умеренном и холодном климате с повышенной влажностью
• Рабочий ток контактов: не указано в данных - требуется проверить паспорт изделия
• Степень защиты: не указана - предполагается базовая защита корпуса

Совместимость и монтаж

Контактор ПМ12-025551 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы на входных и выходных клеммах. Обмотка управления рассчитана на напряжение 380 В - необходимо точно соответствовать питанию катушки. Перед установкой проверьте соответствие сечения провода и допустимого момента затяжки винтов - избыточная нагрузка повредит клеммы.

Безопасность и стандарты

Производитель КЗЭА г. Кашин следует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов низковольтных. Применение устройства в соответствии с документацией обеспечивает безопасную работу в условиях промышленных объектов. Отсутствие информации о сертификации по другим стандартам требует дополнительной проверки при использовании в регулируемых сферах (например, энергетика, химическая промышленность).

Преимущества

• Увеличенный набор контактов - 6 единиц позволяют заменить два более простых контактора в одной компактной конструкции
• Климатическое исполнение УХЛ4 - надёжная работа при температуре от −40 C до +40 C и высокой влажности
• Простая установка на DIN-рейку - совместим со стандартными распределительными щитами

Ограничения применения

• Не предназначен для постоянной работы при частоте выше 600 включений/час - возможен быстрый износ механических деталей
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использовать внешние автоматы или предохранители
• Отсутствуют данные о максимальном рабочем токе - нельзя применять без точного определения нагрузки
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление трёхфазным двигателем с функцией реверса через блокировочные контакты
• Автоматическое включение системы вентиляции после запуска технологического оборудования
• Переключение между основным и резервным источником питания с помощью НЗ контактов

Практические советы

• Проверяйте маркировку катушки перед подключением - неверное напряжение вызывает отказ или перегрев
• При сборке схемы используйте НО контакты для активации нагрузки, НЗ - для сигнализации или блокировки
• Обязательно фиксируйте контактор на рейке плотно - вибрация может привести к потере контакта
• Для длительной службы контролируйте состояние контактов - при подгорании или окислении замените изделие
• Артикул 040551240вв110000010 соответствует именно этой модели - сверьте его с паспортом при заказе
