Пускатель ПМА-3400 УХЛ4 В кат. 220В 4НО+4НЗ с реле РТТ-141 25.0А Кашин 090340440ВВ220002300 КашинЗЭА

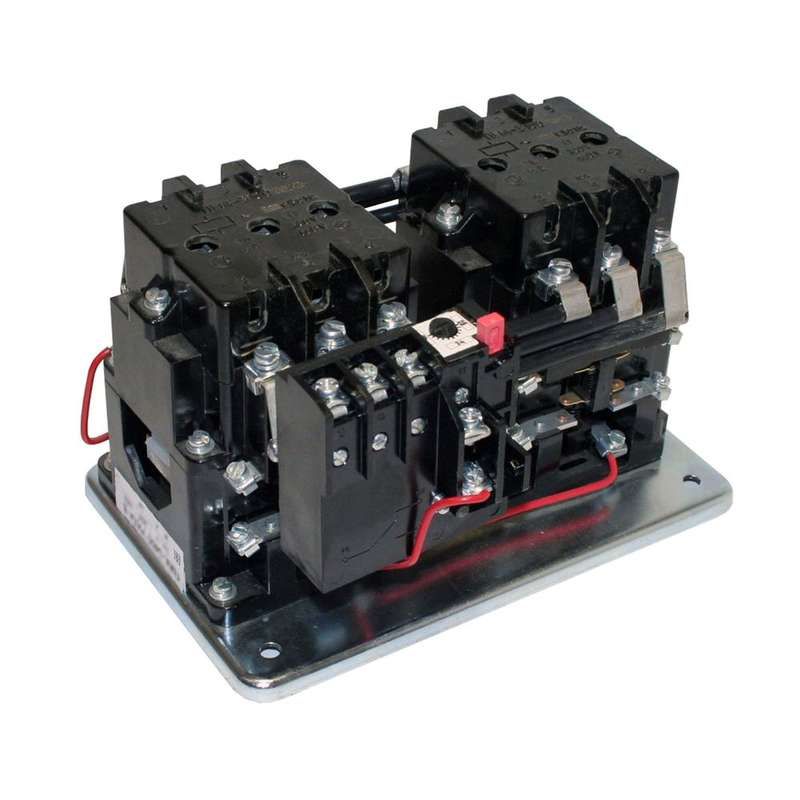

Пускатель ПМА-3400 УХЛ4 с реле РТТ-141 25,0 А от бренда КашинЗЭА - это комбинированный аппарат для управления электродвигателями, сочетающий силовой контактный узел и тепловое реле защиты. Подходит для частого включения/выключения нагрузки до 25 А в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Пускатель ПМА-3400 УХЛ4 предназначен для дистанционного включения и выключения электродвигателей переменного тока напряжением 220 В. Он обеспечивает безопасную работу оборудования за счёт встроенного теплового реле РТТ-141, которое отключает цепь при перегрузке. Применяется в системах автоматизации на производстве: насосах, вентиляторах, компрессорах, конвейерах, станках с малой и средней мощностью.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток реле: 25,0 А
• Количество контактов: 4 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Степень защиты: IP65 (защита от пыли и струй воды)
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C и высокой влажности
• Рабочий режим: S1 - продолжительный
• Управление: катушка 220 В AC

Совместимость и монтаж

Пускатель ПМА-3400 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Катушка управления рассчитана на 220 В AC, поэтому не совместима с сетями постоянного тока или другими напряжениями. Контакты можно использовать как для управления самим двигателем, так и для сигнализации состояния (например, “работает” / “остановлен”).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов управления электродвигателями. Тепловое реле РТТ-141 обеспечивает защиту от длительной перегрузки, предотвращая повреждение изоляции двигателя. Наличие IP65 позволяет применять устройство в помещениях с запылённостью и возможным попаданием влаги.

Преимущества

• Компактная сборка: контактная группа и реле в одном корпусе - снижают количество соединений и точек отказа
• Высокая надёжность контактов благодаря серебросодержащим материалам
• Чёткая механическая фиксация положения рычага - видимый индикатор состояния “вкл./выкл.”
• Устойчивость к вибрациям и перепадам температур - идеален для промышленных условий

Ограничения применения

• Не предназначена для работы с токами выше 25 А - превышение вызывает срабатывание реле или выход из строя контактов
• Не используется в цепях постоянного тока - катушка управления рассчитана исключительно на 220 В AC
• Не рекомендуется для частого пуска более 60 раз в час - риск перегрева контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Автоматический контроль насоса в системе водоснабжения - пускатель включает насос при падении давления, отключает при достижении заданного уровня
• Управление вентиляцией в цеху - включение по расписанию через внешний контроллер
• Конвейерная линия - пускатель управляет двигателем, а сигналы с НО/НЗ контактов передаются на пульт оператора

Практические советы

• Перед установкой проверьте соответствие тока нагрузки - не превышайте 25 А, даже если двигатель имеет меньшую мощность, чем заявлено
• Обязательно используйте отдельный автоматический выключатель перед пускателем - он защищает от короткого замыкания, а реле - только от перегрузки
• При монтаже на DIN-рейку плотно зафиксируйте корпус - вибрации могут ослабить контакты
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе в пыльных условиях
• При замене реле РТТ-141 - используйте только оригинальные аналоги с таким же токовым порогом (25 А)
