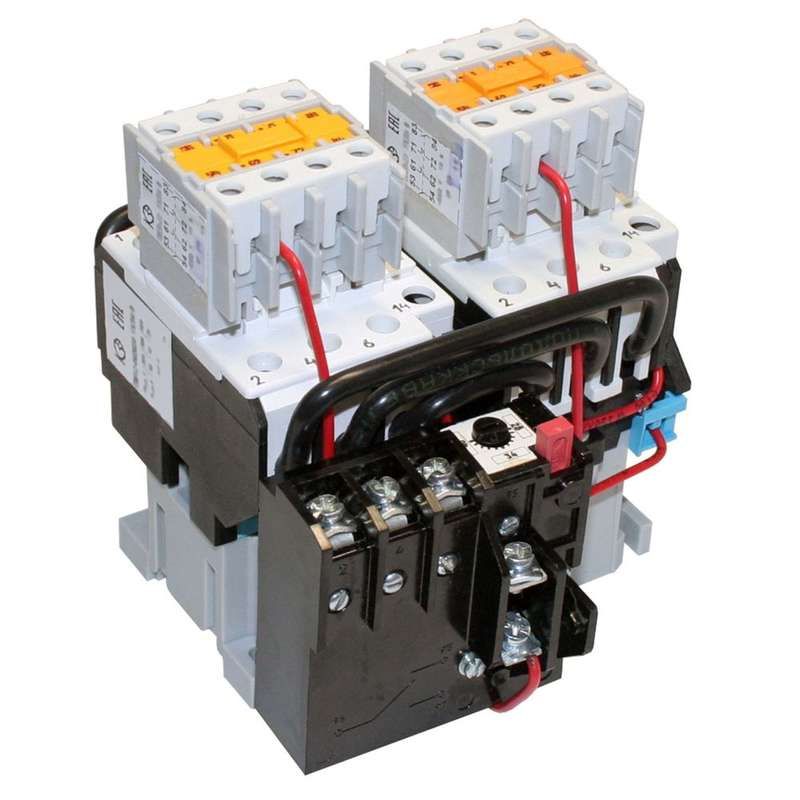

Пускатель магнитный ПМ 12-040600 УХЛ4 В 380В (6з+4р) РТТ-121 34.0А Кашин 050600640ВВ380000610 КашинЗЭА

Пускатель ПМ12-040600 УХЛ4 от КашинЗЭА - это комбинированный электромагнитный аппарат для управления трёхфазными двигателями напряжением до 380 В. Он сочетает в себе силовые контакты и тепловое реле РТТ-121 на 34 А, обеспечивая надёжное включение, выключение и защиту от перегрузки. Артикул 050600640вв380000610 соответствует модели с шестью нормально открытыми и четырьмя нормально закрытыми контактами.

Назначение и область применения

Пускатель ПМ12-040600 УХЛ4 предназначен для дистанционного управления электродвигателями переменного тока. Его используют в системах автоматизации, где требуется частое включение/выключение нагрузки и защита от перегрузки. Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных устройствах с мощностью до 34 А.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток теплового реле: 34 А
• Количество контактов: 6 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Степень защиты: IP20 (по умолчанию для серий ПМ12; не защищён от брызг и пыли без дополнительной оболочки)
• Исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40 C до +40 C
• Реле защиты: РТТ-121 - тепловое, с самовозвратом после остывания

Совместимость и монтаж

Пускатель ПМ12-040600 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используется зажимная система с винтовыми клеммами. Максимальное сечение провода - 16 мм2 для фазных и нулевых жил, 2,5 мм2 для цепей управления. Обязательно соблюдать полярность при подключении катушки управления (обмотка рассчитана на 380 В). Контакты НО и НЗ можно использовать для сигнализации состояния пускателя в системах автоматики.

Безопасность и стандарты

Пускатель ПМ12-040600 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для низковольтных коммутационных аппаратов. Тепловое реле РТТ-121 обеспечивает защиту от длительной перегрузки, предотвращая повреждение изоляции двигателя. Не предназначена для защиты от короткого замыкания - необходимо применять дополнительно автоматические выключатели.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/отключения
• Универсальная конфигурация контактов: 6 НО + 4 НЗ позволяют гибко реализовать схемы управления и контроля
• Интегрированное реле РТТ-121 исключает необходимость внешней защиты
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на улице в защищённых корпусах

Ограничения применения

• Не применяется в сетях постоянного тока - катушка рассчитана только на переменное напряжение 380 В
• Защита от короткого замыкания отсутствует - требует обязательной установки предохранителей или автоматических выключателей
• Степень защиты IP20 не позволяет использовать без кожуха во влажных средах или там, где есть риск попадания пыли
• Тепловое реле РТТ-121 имеет задержку срабатывания - не подходит для защиты от кратковременных импульсов тока

Примеры использования

• Автоматический запуск насоса в системе водоснабжения при достижении порогового уровня воды
• Управление конвейерной лентой на пищевом производстве через кнопочную станцию
• Подключение вентилятора в HVAC-системе с сигналом “работает” через один из нормально открытых контактов
• Система аварийного отключения станка при превышении рабочего тока

Практические советы

• Перед монтажом проверьте соответствие тока нагрузки двигателю - не превышайте 34 А, даже если двигатель заявлен выше, так как реле не перестраивается
• При использовании в холодном помещении допускается работа при −40 C, но перед первым включением убедитесь, что механизм не замёрз
• Для увеличения степени защиты используйте герметичные оболочки IP65/IP67 - сам пускатель не является взрывозащищённым
• При замене реле РТТ-121 выбирайте аналог с таким же токовым классом - изменение значения может привести к ложному срабатыванию или отказу защиты
• Обратите внимание на посадочные размеры - совместим со всеми стандартными кронштейнами для ПМ12, но не с моделями другой серии
