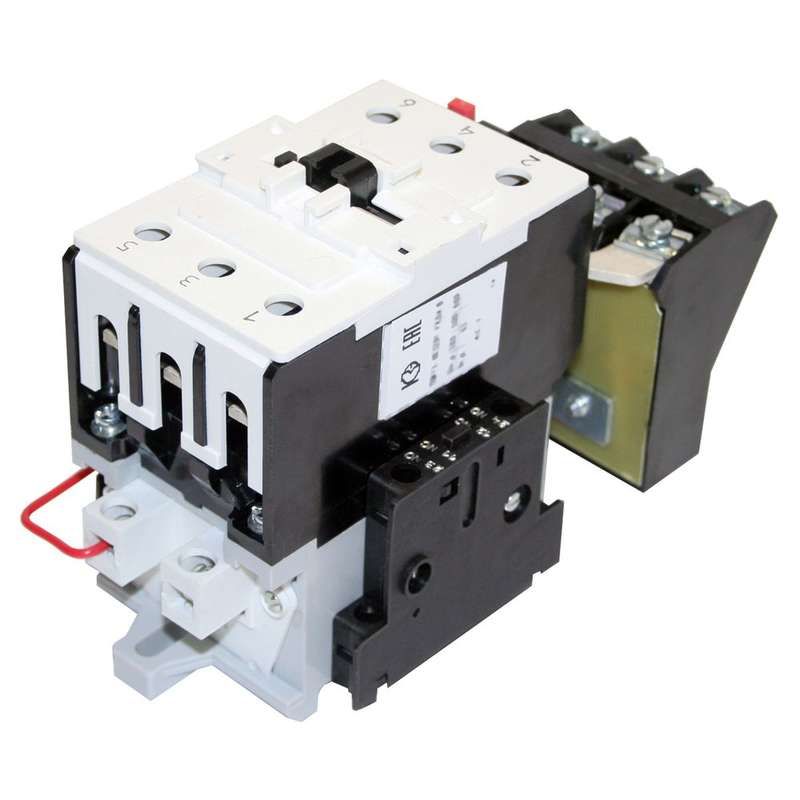

Пускатель магнитный ПМ 12-063201 УХЛ4 В 24В РТТ-231 50.0А вариант "А" Кашин 060201220ВВ024000820 КашинЗЭА

Пускатель ПМ12-063201 УХЛ4 В категория 24В с реле РТТ-231 50.0А вариант А - это устройство прямого пуска для управления асинхронными двигателями до 22 кВт при напряжении 400 В. Произведённый компанией КашинЗЭА, он сочетает в себе силовой контактный аппарат и тепловую защиту, что делает его надёжным решением для промышленного оборудования с управлением от сети 24 В переменного тока.

Назначение и область применения

Пускатель ПМ12-063201 УХЛ4 В категория 24В с реле РТТ-231 50.0А вариант А предназначен для частого включения и выключения трёхфазных асинхронных двигателей. Он обеспечивает безопасный запуск и защиту от перегрузки благодаря встроенному тепловому реле РТТ-231. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ручным или полуавтоматическим управлением. Подходит для установки в распределительных щитах промышленных объектов с контролируемой средой.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этого значения без перегрева;
• Напряжение управления: 24 В переменного тока (AC 50 Гц) - совместим с низковольтными системами управления;
• Защита от перегрузки: да, через термическое реле РТТ-231 с регулируемым порогом от 42,5 А;
• Мощность при AC-3, 400 В: 22 кВт - оптимальная для двигателей этой категории;
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих - позволяют передавать сигналы в системы контроля и блокировки;
• Степень защиты IP00 - открытый корпус, требует установки внутри электрошкафа;
• Подключение: винтовые зажимы для главной цепи и цепи управления - удобны для многожильных проводов;
• Класс нагревостойкости: 20 - время срабатывания теплового реле соответствует классу 20 (до 20 минут при 6-кратном токе);
• Максимальная рабочая температура: +55 C - нельзя использовать в условиях высоких внешних температур без принудительного охлаждения;
• Световая индикация: отсутствует - требуется внешняя сигнализация для контроля состояния.

Совместимость и монтаж

Пускатель ПМ12-063201 УХЛ4 В категория 24В с реле РТТ-231 50.0А вариант А имеет возможность шинного монтажа - устанавливается на DIN-рейку типа TS35. Это позволяет легко интегрировать его в сборочные щиты без дополнительных креплений. Главные контакты подключаются винтовыми зажимами - рекомендуется использовать провода сечением до 25 мм2. Цепь управления рассчитана исключительно на 24 В AC; применение постоянного тока или другого напряжения вызовет отказ работы. Для правильной работы необходимо соблюдать полярность фаз при подключении двигателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р МЭК 60947-5-1 для контакторов и тепловых реле. Тепловое реле РТТ-231 обеспечивает защиту от длительных перегрузок, предотвращая повреждение изоляции двигателя. Однако из-за степени защиты IP00 использование вне закрытого шкафа недопустимо - риск поражения током и попадания сторонних предметов внутрь устройства.

Преимущества

• Интегрированная защита - не требует отдельного теплового реле, снижает количество точек подключения;
• Низковольтное управление (24 В AC) - безопаснее для операторов и проще согласуется с PLC и кнопочными пунктами;
• Шинный монтаж - экономит место и ускоряет сборку щита;
• Чёткая настройка защиты - диапазон 42,5 А позволяет точно адаптировать защиту под конкретный двигатель;
• Высокий ресурс коммутации - типичен для серийных пускателей КашинЗЭА, рассчитан на долгую службу в режиме частых включений.

Ограничения применения

• Не предназначена для работы во влажной, пыльной или взрывоопасной среде - степень защиты IP00 не допускает открытой эксплуатации;
• Не работает при напряжении выше 24 В AC или при постоянном токе - возможен выход из строя катушки;
• Не поддерживает индикацию состояния - требуется внешний индикатор или система контроля;
• Максимальная температура окружающей среды +55 C - не применяется в жарких помещениях без вентиляции;
• Не имеет функции дугогашения - не используется для коммутации сверхтоков или коротких замыканий.

Примеры использования

• Автоматический насосный узел с управлением от PLC через 24 В сигнал;
• Конвейерная лента на пищевом производстве, где важна защита от перегрузки;
• Вентиляционная установка с ручным пуском и аварийной остановкой;
• Оборудование в механическом цехе с использованием кнопочных станций 24 В.

Практические советы

• Выбирая ПМ12-063201 УХЛ4 В категория 24В с реле РТТ-231 50.0А вариант А, проверьте соответствие номинала двигателя - ток 63 А и мощность 22 кВт должны покрывать вашу нагрузку с запасом 10–15 %;
• Настройте тепловое реле РТТ-231 на ток двигателя, указанный в его паспорте - не используйте максимальное значение 42,5 А без необходимости;
• При монтаже на DIN-рейку убедитесь, что рядом достаточно места для теплоотвода - не располагайте другие устройства слишком близко;
• Используйте качественные винтовые зажимы - слабый контакт увеличивает нагрев и снижает срок службы;
• Добавьте внешние индикаторы (например, LED-сигналы) для отображения состояния включения/отключения - это повысит безопасность обслуживания.
