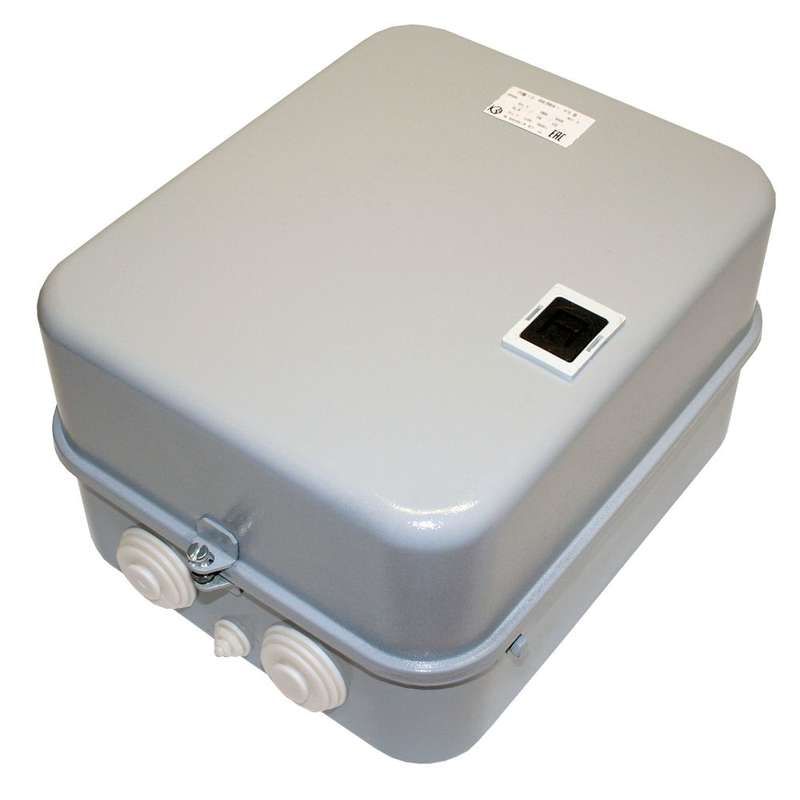

Пускатель электромагнитный ПМ12-063641 У3 В, 220В, РТТ-231, 63,0А - 060641222ВВ220000900 КашинЗЭА 220В

Пускатель электромагнитный ПМ12-063641 У3 В, 220В, 63.0А, с реле РТТ-231 - это устройство для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он сочетает функции пуска, остановки и защиты от перегрузок и обрыва фазы. Произведён компанией КЗЭА, артикул ПМ12-063641 соответствует серийному исполнению У3 для умеренного климата.

Назначение и область применения

Пускатель электромагнитный ПМ12-063641 У3 В предназначен для управления электродвигателями мощностью до 63 А в стационарных системах. Применяется там, где требуется надёжная коммутация нагрузки: на станках, насосах, вентиляторах, конвейерах и других механизмах с периодическим запуском. Интегрированное реле РТТ-231 обеспечивает автоматическую защиту от длительной перегрузки и обрыва одной из фаз, что снижает риск выхода двигателя из строя.

Технические характеристики

• Номинальный ток: 63,0 А
• Напряжение катушки управления: 220 В переменного тока
• Частота сети: 50–60 Гц
• Рабочее напряжение силовых цепей: до 660 В
• Защита: встроено реле тепловой защиты РТТ-231
• Степень защиты корпуса: не указана - применяется в закрытых щитах
• Исполнение: У3 (умеренный климат, устойчивость к температурным колебаниям и влажности)

Совместимость и монтаж

Пускатель ПМ12-063641 монтируется на DIN-рейку шириной 35 мм. Подключение силовых контактов выполняется через болтовые зажимы - допустимый диаметр провода зависит от сечения, рекомендовано использовать медные жилы до 25 мм2. Управляющая катушка рассчитана на 220 В - важно соблюдать полярность при подключении к сети управления. Реле РТТ-231 требует предварительной настройки порога срабатывания под реальные условия нагрузки двигателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1 для электромагнитных пускателей. Реле РТТ-231 регламентировано ГОСТ 18179. Обеспечивается механическая и электрическая изоляция между силовыми и управляющими цепями. Для защиты от импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - особенно при использовании с выключателями или реле с индуктивной нагрузкой.

Преимущества

• Встроенная тепловая защита исключает необходимость внешнего термореле
• Высокая механическая прочность корпуса за счёт металлической рамы
• Простая замена контактов при износе - доступ к контактной группе через съёмную крышку
• Поддержание работоспособности при колебаниях напряжения +-10%
• Совместимость со стандартными DIN-рейками и комплектующими КЗЭА

Ограничения применения

• Не предназначен для частотного регулирования или частых пусков более 60 раз/час - возможен быстрый износ контактов
• Не работает при напряжении ниже 85% от номинала (187 В) - может не втянуть якорь
• Не имеет встроенной защиты от короткого замыкания - необходимо применять автоматические выключатели перед пускателем
• Не рассчитан на работу вне помещений или в условиях повышенной запылённости без дополнительной защиты
• Реле РТТ-231 требует ручной настройки - нельзя использовать без проверки тока нагрузки

Примеры использования

• Управление двигателем воздуходувки на производстве с частыми включениями
• Автоматический пуск насосной группы в системе водоснабжения
• Переключение направления вращения конвейера с помощью двух пускателей (реверс)
• Контроль работы вентилятора в HVAC-системе с защитой от перегрева

Практические советы

• Перед первым запуском обязательно проверьте настройку реле РТТ-231 - установите ток срабатывания равным номинальному току двигателя (не выше 63 А)
• При подключении к сети управления используйте экранированный кабель, чтобы избежать помех от соседних высокочастотных устройств
• Если двигатель часто запускается под нагрузкой - убедитесь, что пускатель не нагревается свыше +40 C во время работы
• Для долговечности контактов избегайте частых включений без пауз - интервал между пусками должен быть минимум 30 секунд
• Проверяйте состояние контактов каждые 6 месяцев - при оплавлении или задире заменяйте всю контактную группу
• При замене устройства сохраняйте оригинальный артикул ПМ12-063641 - аналоги могут отличаться по габаритам и расположению клемм
