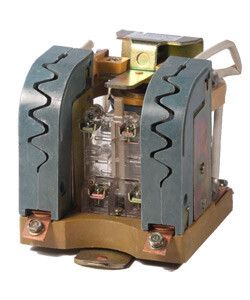

Контактор электромагнитный КПД-121 У2, 63А, 110В, 1з+1р - ET519216 Электротехник

Контактор электромагнитный КПД-121 У2, 63А, 110В, 1з+1р, 1НО+1НЗ от бренда Электротехник - это двухполюсное устройство для дистанционного включения и отключения нагрузок постоянного тока, предназначенное для установки на монтажную плату. Артикул et519216 подходит для систем управления с питанием от сети 110 В постоянного тока.

Назначение и область применения

Контактор электромагнитный КПД-121 У2 используется для частого включения и отключения электрических нагрузок, особенно там, где требуется надёжная коммутация постоянного тока. Он применяется в системах управления тяговым оборудованием, подъёмно-транспортными механизмами, автоматизированными линиями и другими промышленными установками с DC-нагрузкой до 220 В.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную работу с такой нагрузкой без перегрева.
• Напряжение катушки управления: 110 В постоянного тока (DC) - требует именно этого напряжения для срабатывания; не работает от переменного тока.
• Количество силовых полюсов: 2 - управляет двумя проводами нагрузки одновременно.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или блокировки при отключении.
• Количество нормально разомкнутых (НО) контактов: 2 - применяются для включения цепей управления или питания основной нагрузки.
• Тип подключения силовой цепи: болтовое - требует фиксации проводов гайками, обеспечивает прочное соединение.
• Способ монтажа: на монтажную плату - устанавливается через отверстия в печатной плате, не имеет DIN-рейки.
• Степень защиты: IP00 - нет защиты от пыли и воды, работает только внутри закрытых корпусов или щитов.
• Исполнение: нереверсивное - не позволяет менять направление тока, подходит только для однонаправленного управления нагрузкой.

Совместимость и монтаж

Контактор электромагнитный КПД-121 У2 совместим с контроллерами и модулями, выходящими сигнал 110 В постоянного тока. Для монтажа необходимо использовать плату с соответствующими отверстиями под выводы. Болтовые зажимы требуют предварительной зачистки проводов и затяжки моментом 0,8–1,2 Нм - избыточная сила повредит контактные колодки. Не используйте этот контактор в сборках с DIN-рейкой - он не имеет крепления для неё.

Безопасность и стандарты

Устройство не имеет сертификации по международным стандартам безопасности (IEC/EN), так как выполнено в открытом исполнении. Применяется исключительно в условиях, где доступ к токоведущим частям невозможен - внутри металлических шкафов, экранирующих корпусов или закрытых панелей. Открытый тип IP00 делает его опасным для открытой установки.

Преимущества

• Высокая долговечность при частых срабатываниях - оптимизирован для интенсивного режима работы.
• Чёткая коммутация постоянного тока - специально адаптирован для DC, что снижает риск дуги и износа контактов.
• Два НО-контакта позволяют реализовать сложные схемы управления без внешних реле.
• Простая и проверенная конструкция - минимум деталей, высокая ремонтопригодность.

Ограничения применения

• Не допускается использование вне закрытых корпусов - IP00 не защищает ни от пыли, ни от влаги.
• Не подходит для переменного тока выше 440 В - максимальное напряжение для AC указано в документации, но контактор проектировался в первую очередь для DC.
• Нельзя применять в реверсивных схемах - отсутствует функция переключения полярности.
• Требуется точное соответствие напряжения катушки: 110 В DC. Подключение к 24 В или 220 В приведёт к отказу или повреждению.

Примеры использования

• Управление двигателями постоянного тока в трамваях и троллейбусах.
• Включение/выключение ленточных конвейеров в пищевой промышленности.
• Коммутирующее устройство в зарядных станциях для электрокаров с DC-цепями.
• Автоматические системы подъёмника в складской логистике.

Практические советы

• Перед установкой проверьте, что напряжение на катушке точно 110 В DC - даже +-10 % может вызвать некорректное срабатывание.
• Используйте антивибрационные прокладки при монтаже на оборудование с сильной вибрацией - это продлит срок службы механических элементов.
• Подбирайте сечение проводов под 63 А: рекомендовано не менее 16 мм2 меди для силовых цепей.
• Обязательно убедитесь, что монтажная плата имеет достаточную теплопроводность - при длительной работе контактор нагревается.
• Не забудьте предусмотреть место для обслуживания: при необходимости замены контактов потребуется демонтировать весь модуль.
