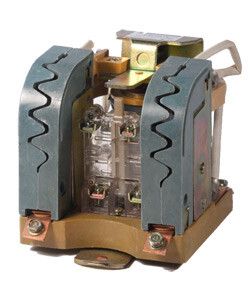

Контактор КПД-121 У2 63А кат. 220В 1НО+1НЗ Электротехник ET519217

Контактор КПД-121 У2 63А 220В 1з+1р, электромагнитный от бренда Электротехник - это надёжное устройство для дистанционного включения и отключения нагрузок постоянного тока до 220 В и переменного тока до 440 В. Подходит для установки на монтажную плату, используется в системах управления тяговым оборудованием, подъёмными механизмами и промышленной автоматикой.

Назначение и область применения

Контактор КПД-121 У2 63А 220В 1з+1р, электромагнитный предназначен для частого коммутирования электрических цепей с высокими токами. Он работает как пусковое устройство: включает и выключает мощные потребители - двигатели, нагревательные элементы, освещение - через слабые управляющие сигналы. Применяется в системах автоматизации, где требуется надёжная и долговечная коммутация: подъёмно-транспортное оборудование, тяговые системы городского электротранспорта, конвейеры, насосы, вентиляторы.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины без перегрузки.
• Напряжение катушки управления: 220 В постоянного тока (DC) - управление осуществляется от цепей постоянного тока этого значения.
• Количество силовых полюсов: 2 - два отдельных контакта для размыкания/замыкания фаз.
• Количество вспомогательных контактов: 3 нормально открытых (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, самоблокировки.
• Тип подключения: винтовое - провода крепятся зажимами, требуют затяжки отверткой.
• Частота: 50 Гц - совместим с сетями переменного тока стандартной частоты.
• Климатическое исполнение: У2 - работает при температурах от -40C до +45C, защищён от повышенной влажности в помещениях с умеренным климатом.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в защищённом шкафу.
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или металлической основе, не имеет DIN-рейки.

Совместимость и монтаж

Контактор КПД-121 У2 63А 220В 1з+1р, электромагнитный не устанавливается на DIN-рейку. Для монтажа необходима жесткая основа - плата из композита или металла с отверстиями под крепёж. Подключение силовых проводов выполняется винтовыми зажимами: используйте медные многожильные или одножильные провода сечением, соответствующим току 63 А (обычно 16–25 мм2). Управляющая катушка питается от цепи постоянного тока 220 В - не подключайте к переменному току, даже если он того же напряжения. Перед монтажом проверьте соответствие габаритов контактного узла месту установки - устройство нестандартных форм, требует свободного доступа к клеммам.

Безопасность и стандарты

Контактор КПД-121 У2 63А 220В 1з+1р, электромагнитный не имеет сертификатов по международным стандартам IEC/EN. Его применение допускается в рамках внутренних технических условий производителя. Устройство не содержит средств защиты от перегрузки или короткого замыкания - обязательна внешняя защита (автоматический выключатель, предохранитель). Благодаря открытому исполнению IP00 запрещено использование во влажных, пыльных или взрывоопасных средах без дополнительной герметизации корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитан на частые включения/выключения.
• Устойчивость к широкому диапазону температур - работает в холодных условиях (-40C), что важно для уличного или неотапливаемого оборудования.
• Простая конструкция - минимум деталей повышает надёжность и снижает вероятность отказа.
• Наличие четырёх вспомогательных контактов - позволяет реализовать сложные схемы управления без дополнительных реле.

Ограничения применения

• Не применяется в условиях наличия пыли, влаги, масла - IP00 не обеспечивает никакую защиту.
• Не подходит для установки вне электрошкафа - открытый корпус опасен при случайном прикосновении.
• Не рекомендован для работы с переменным током выше 440 В - превышение напряжения вызывает пробой изоляции.
• Требует точного соблюдения полярности при подключении катушки 220 В DC - неверная полярность может повредить магнитную систему.
• Не имеет встроенной защиты - обязательно использовать в паре с автоматическим выключателем.

Примеры использования

• Управление двигателем подъёмника в цеху - включение/отключение по команде с пульта.
• Автоматизация тяговой системы троллейбуса - коммутация цепей питания тяговых двигателей.
• Система вентиляции в неотапливаемом помещении - включение нагревателя при достижении заданной температуры.
• Линия конвейера с аварийной остановкой - НЗ контакт используется для блокировки при срабатывании датчика.

Практические советы

• Перед первым включением проверьте плотность затяжки винтов - ослабленные соединения вызывают перегрев.
• При использовании в схемах с самоблокировкой - подключите один из НО контактов параллельно кнопке “Пуск”.
• Для продления срока службы - избегайте частых включений при максимальной нагрузке (более 80% от 63 А).
• При замене - убедитесь, что новый КПД-121 У2 63А 220В 1з+1р, электромагнитный имеет те же типы контактов и габариты - отличаются от других моделей даже внутри серии.
• Не используйте этот контактор вместо реле малого тока - он слишком крупный и дорогой для таких задач.
