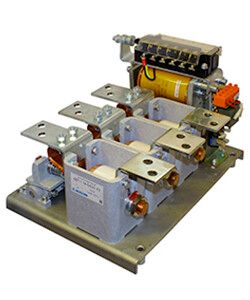

Контактор вакуумный КВТ-1,14-5/630-3 У3, трёхполюсный, 220В, 3з+2р, нереверсивный, без реле, IP00. (ЭТ) - ET557372 Электротехник

Контактор вакуумный КВТ-1,14-5/630-3 У3 от Электротехник предназначен для частого включения и отключения мощных электродвигателей в системах автоматического управления. Его вакуумная камера обеспечивает надёжное гашение дуги без выделения газов, что делает устройство безопасным для замкнутых помещений. Артикул et557372 соответствует модели с номинальным током 630 А и управлением от сети 220 В.

Назначение и область применения

Контактор вакуумный КВТ-1,14-5/630-3 У3 используется для коммутации токов включения и отключения асинхронных двигателей с короткозамкнутым ротором, а также других потребителей электроэнергии в цепях переменного тока 50 Гц, напряжением до 1140 В. Подходит для установки в пускатели, станции управления и другие комплектные устройства. Применяется там, где требуется частое переключение, высокая надёжность и безопасность - например, на конвейерах, насосных станциях, прокатных станках и в горнодобывающем оборудовании.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный рабочий ток: 630 А
• Количество силовых полюсов: три
• Номинальная коммутируемая мощность: 252 кВт
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя
• Климатическое исполнение: У3 - работает при температуре от –40 C до +45 C
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открытый
• Тип подключения: болтовое - провода фиксируются винтами на клеммах
• Способ монтажа: на монтажную плату - устанавливается на жесткую поверхность через крепёжные отверстия

Совместимость и монтаж

Контактор вакуумный КВТ-1,14-5/630-3 У3 рассчитан на установку на монтажной плате внутри щита управления. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Нельзя использовать в условиях повышенной запылённости, влажности или наличии агрессивных газов из-за отсутствия защиты (IP00). Подключение катушки управления осуществляется от сети 220 В AC - совместим с большинством стандартных реле времени, термореле и контроллеров. Не требует внешнего дросселя или конденсатора.

Безопасность и стандарты

Контактор вакуумный КВТ-1,14-5/630-3 У3 не имеет открытой электрической дуги при коммутации - исключена возможность возгорания окружающих материалов. Это повышает пожаро- и взрывобезопасность, особенно в помещениях с легковоспламеняющимися веществами. Однако из-за степени защиты IP00 устройство должно быть установлено внутрь закрытого корпуса или щита, защищающего от случайного прикосновения и механических повреждений.

Преимущества

• Высокий ресурс коммутаций - благодаря вакуумному гашению дуги контакты служат дольше, чем в воздухе
• Поддерживает тяжёлые пуски - допускает кратковременные перегрузки выше номинала без повреждений
• Не выделяет продукты горения - идеально для герметичных и закрытых камер
• Быстрое срабатывание - минимальное время включения и отключения снижает потери при переключении
• Низкий уровень шума - работа бесшумна, даже при многократном включении

Ограничения применения

• Не применяется вне закрытых корпусов - IP00 не защищает от пыли, влаги, прикосновений
• Не подходит для реверсивных схем - только нереверсивное управление
• Не содержит встроенного теплового реле - для защиты от перегрузки нужен внешний аппарат
• Требует точного монтажа на плоской поверхности - деформация платы может вызвать перекос контактных групп
• Не рекомендован для постоянной работы при температуре ниже –40 C или выше +45 C

Примеры использования

• Автоматические линии производства с частыми пусками (конвейеры, дозаторы)
• Горнодобывающее оборудование - экскаваторы, питатели, вентиляторы
• Насосные станции водоснабжения и канализации
• Цеховые системы управления с дистанционным включением
• Щиты управления в холодильных комплексах и пищевых производствах

Практические советы

• При монтаже проверьте соответствие площадки - она должна быть ровной, без люфта, чтобы избежать перекоса контактов
• Затягивайте болты подключения равномерно - переусилие может повредить клеммы, недостаточное усилие - вызовет нагрев
• Обязательно используйте КВТ-1,14-5/630-3 У3 только в составе закрытого щита - даже малая пыль снизит срок службы
• Для защиты от перегрузки подключите внешнее тепловое реле или электронный двигательный защитный модуль
• Проверяйте состояние вакуумной камеры при каждом техобслуживании - трещины или потеря вакуума требуют немедленной замены
• Артикул et557372 - единственный номер для заказа запчастей и сервисного обслуживания
