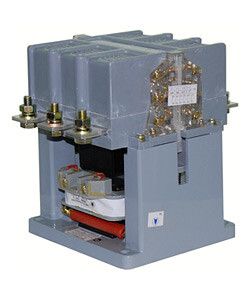

Пускатель электромагнитный ПМ12-400100-ЭК УХЛ4 В, 220В/50Гц, 4з+2р, 400А, нереверсивный, без реле, IP00 - ET516454 Электротехник

Пускатель электромагнитный ПМ12-400100 УХЛ4 В, 220В/50Гц, 4з+2р, 400А, нереверсивный, без реле, IP00 от бренда Электротехник предназначен для дистанционного включения и выключения трёхфазных электродвигателей в промышленных системах. Этот пускатель - часть проверенной серии ПМ12-ЭК, известной надёжностью и совместимостью с типичными условиями эксплуатации в России и СНГ.

Назначение и область применения

Пускатель электромагнитный ПМ12-400100 УХЛ4 В используется для удалённого запуска, остановки и контроля работы трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с напряжением до 660 В переменного тока частотой 50–60 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, где требуется частое включение-выключение. Отсутствие встроенного теплового реле требует внешней защиты двигателя от перегрузок и обрыва фаз.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальный рабочий ток: 400 А
• Количество силовых полюсов: 3
• Номинальная коммутируемая мощность: 160 кВт
• Частота: 50 Гц
• Исполнение: нереверсивное (не поддерживает изменение направления вращения)
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 (работает при температуре от -40C до +45C)
• Степень защиты: IP00 (без защиты от пыли и воды - корпус полностью открытый)

Совместимость и монтаж

Пускатель электромагнитный ПМ12-400100 УХЛ4 В устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 95 мм2. Контакты управления рассчитаны на 220 В AC, что позволяет подключить их к стандартным кнопкам, термореле или PLC. Дополнительные контактные модули можно установить для расширения функций управления, но они не входят в комплект. Монтаж допускается в щитах с хорошей вентиляцией - из-за IP00 нельзя применять в условиях пыли, влаги или агрессивной среды.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустановок. Коммутационная способность соответствует классам АС-1 (резистивные нагрузки) и АС-3 (электродвигатели). Серия ПМ12-ЭК прошла сертификацию на соответствие безопасности и долговечности в условиях массового промышленного использования.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМ12-ЭК - десятилетия эксплуатации в реальных условиях
• Поддержка большой коммутационной нагрузки - до 400 А и 160 кВт, что покрывает большинство промышленных задач
• Долгий ресурс срабатывания - больше циклов включения-выключения по сравнению с аналогами
• Гибкость: наличие 3 НО и 3 НЗ контактов позволяет легко реализовать схемы аварийной остановки, блокировок и сигнализации
• Широкий диапазон температур (-40…+45 C) - подходит для холодных складов, уличных щитовых и неотапливаемых производственных площадок

Ограничения применения

• Не имеет защиты от пыли и влаги (IP00) - **нельзя** устанавливать в сырых, пыльных или наружных условиях без дополнительного кожуха
• Нет встроенной тепловой защиты - обязательна установка внешнего теплового реле для защиты двигателя от перегрева и обрыва фаз
• Нереверсивное исполнение - не подходит для устройств, требующих изменения направления вращения (например, лифтов, поворотных механизмов)
• Требуется внешнее питание 220 В для катушки - не работает от 380 В или постоянного тока
• Не поддерживает частотное регулирование - только пуск/остановка, без плавного регулирования скорости

Примеры использования

• Управление крупным насосом в водопроводной станции - включение по сигналу от уровня воды
• Автоматический запуск вентилятора в цеху при достижении порога температуры
• Контроль работы конвейера на пищевом производстве через кнопочный пункт управления
• Подключение к системе SCADA через дискретный выход контроллера - сигнал 220 В активирует пускатель

Практические советы

• Обязательно используйте внешние тепловые реле (например, РТЛ, ТРН) при работе с двигателями - без них риск перегрева и отказа оборудования
• Проверьте сечение кабелей перед подключением - для 400 А нужны медные жилы минимум 95 мм2; не затягивайте винты слишком сильно - есть риск повреждения контактов
• Если нужна защита от пыли - поместите пускатель внутрь герметичного шкафа с степенью защиты IP54 или выше
• Для сложных схем автоматизации используйте дополнительные контактные приставки - они совместимы со всеми пускателями серии ПМ12-ЭК
• При замене старого пускателя - сверьте габариты и расположение крепёжных отверстий: ПМ12-400100 УХЛ4 В имеет стандартные размеры, но отличается от более новых моделей с другими номерами
