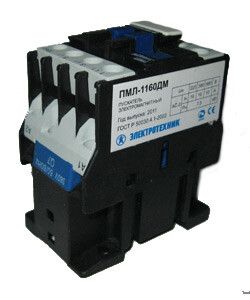

Пускатель ПМЛ-1160ДМ УХЛ4 Б 16А кат. 380В AC 1НО IP20 без реле Электротехник ET511484

Пускатель электромагнитный ПМЛ-1160ДМ УХЛ4 Б - компактное устройство для безопасного дистанционного включения и выключения трёхфазных двигателей. Разработан для установки на DIN-рейку, работает в сетях 380 В / 50 Гц, рассчитан на ток 16 А. Производитель - Электротехник, артикул et511484.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1160ДМ УХЛ4 Б предназначен для коммутации трёхфазных асинхронных с короткозамкнутым ротором. Подходит для автоматического управления оборудованием, где требуется частый запуск и остановка: насосы, вентиляторы, конвейеры, компрессоры, станки. Не используется для реверса - только одностороннее управление. Применяется в системах с контроллерами, кнопочных постах или автономными схемами управления.

Технические характеристики

• Род тока: Переменный (AC), 50 Гц
• Напряжение питания катушки: 380 В
• Номинальный ток: 16 А
• Количество полюсов: 3 (для трёх фаз)
• Коммутируемая мощность: до 6,4 кВт
• Контакты: 3 силовых нормально замкнутых (НО), 1 вспомогательный NO, 0 НЗ
• Подключение: Винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допускает работу при температурах от –40 C до +45 C
• Способ монтажа: На DIN-рейку 35 мм

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1160ДМ УХЛ4 Б совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для подключения используйте провода сечением до 2,5 мм2 - рекомендовано затягивать винты моментом 0,4–0,5 Нм. Катушка управления питается от сети 380 В - не требует внешнего преобразователя. Обязательно проверьте соответствие напряжения катушки и нагрузки перед первым включением. Максимальный ток через контактную группу - 16 А; перегрузка вызывает быстрый износ контактов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Конструкция исключает самопроизвольное включение после сбоя питания. Серебряные контакты снижают риск сваривания при высоких импульсных токах. Отсутствие открытых токоведущих частей обеспечивает базовый уровень безопасности при работе в закрытых щитах.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгую жизнь даже при частых включениях
• Высокая механическая прочность магнитной системы - срок службы выше среднего
• Низкий уровень шума при срабатывании благодаря оптимизированной конструкции якоря
• Широкий диапазон рабочих температур позволяет использовать в холодных помещениях и на улице внутри корпусов
• Малый габарит - экономия места в распределительном щите

Ограничения применения

• Не применяется в местах с постоянным воздействием пыли, брызг воды или агрессивных паров - степень защиты IP20 недостаточна
• Не поддерживает реверс двигателя - для этого нужен двойной пускатель или реверсивная схема
• Не имеет встроенного теплового реле - необходимо дополнительно устанавливать защиту от перегрузки
• Работает только при наличии напряжения 380 В на катушке - нельзя применить в сетях 220 В без изменения схемы
• Не предназначен для частотного регулирования - только ON/OFF-управление

Примеры использования

• Автоматический запуск вентилятора в HVAC-системе по сигналу терморегулятора
• Управление насосом в системе водоснабжения через PLC
• Включение конвейера на производстве с помощью кнопочного поста
• Функциональный элемент в щитовой автоматизации складского комплекса

Практические советы

• Обязательно выбирайте пускатель с запасом по току - лучше 20 А вместо 16 А, если двигатель часто запускается под нагрузкой
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно в вибрационных условиях
• Для длительной работы в минусовых температурах убедитесь, что весь щит герметичен и не продуваем
• Не устанавливайте рядом с источниками нагрева - максимальная температура окружающей среды +45 C
• При использовании в составе сложной автоматики - учтите время срабатывания (~15–30 мс) при проектировании алгоритма
