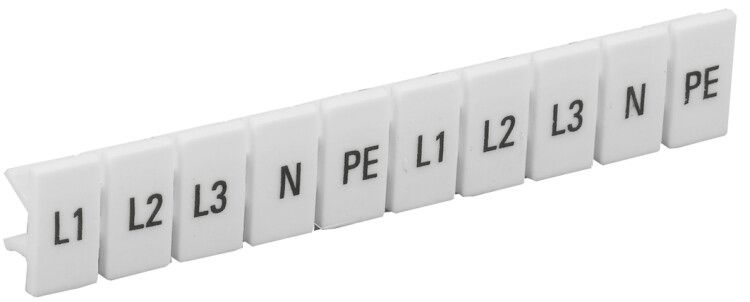

Маркеры для КПИ-4мм2 с символами ''L1, L2, L3, N, PE'' IEK - YZN11M-004-K00-A

Маркеры для кабельной маркировки КПИ-4 мм2 с символами L1, L2, L3, N, PE - это готовые пластиковые метки для быстрой идентификации фаз, нуля и заземления на клеммах серии КПИ от IEK. Артикул yzn11m-004-k00-a предназначен для установки в клеммные блоки с защёлкой, обеспечивая долговечную и чёткую маркировку даже в условиях промышленной эксплуатации.

Назначение и область применения

Маркеры для кабельной маркировки КПИ-4 мм2 с символами L1, L2, L3, N, PE применяются для обозначения проводников на клеммных сборках пружинного типа, используемых в щитах автоматизации, распределительных устройствах и силовых панелях. Они позволяют быстро определить функцию каждого контакта - фаза (L1–L3), ноль (N) или защитный заземляющий проводник (PE). Подходят для монтажа в клеммы КПИ от IEK, особенно там, где требуется высокая видимость и устойчивость к механическому воздействию.

Технические характеристики

• Материал: термостойкий пластик - устойчив к перепадам температур и химическим воздействиям
• Форма: групповая полоска из 10 отдельных элементов - каждый можно отделить и использовать по одному
• Маркировка: преднанесённые символы L1, L2, L3, N, PE - расположены в порядке чередования
• Цвет: белый - обеспечивает хорошую контрастность надписей
• Способ монтажа: защёлка - вставляется в пазы клемм без инструментов
• Срок службы: до 15 лет - сохраняет читаемость при нормальных условиях эксплуатации
• Размер совместимости: рассчитан на клеммы КПИ с сечением 4 мм2

Совместимость и монтаж

Маркеры для кабельной маркировки КПИ-4 мм2 с символами L1, L2, L3, N, PE совместимы исключительно с клеммами серии КПИ от IEK, имеющими специальные пазы для защёлки. Установка происходит просто: плотно вдавливаете маркер в паз до характерного щелчка. Отдельные элементы легко отделяются друг от друга - достаточно слегка согнуть полоску в месте соединения. Маркеры не требуют клея, саморезов или инструментов. Не подходят для других типов клемм (например, WAGO, Phoenix Contact, ABB), так как форма и глубина пазов отличаются.

Преимущества

• Готовая маркировка - не нужно печатать или писать вручную
• Стандартная цветовая схема - соответствие международным требованиям IEC 60445
• Высокая прочность материала - не трескается при температуре от –40C до +85C
• Легко заменяемы - повреждённый элемент можно вынуть и заменить новым
• Не выцветают - символы не смываются и не стираются при регулярном обслуживании

Ограничения применения

• Подходят только для клемм КПИ с сечением 4 мм2 - не работают с другими размерами
• Не предназначены для внешней установки - не имеют защиты IP и не рекомендованы для открытых шкафов
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Не подходят для клемм с вертикальным расположением выводов - возможен выпад при вибрациях

Примеры использования

• Щиты управления промышленными станками - маркировка фаз L1–L3 и заземления PE
• Распределительные щиты жилых домов - идентификация нулевых и защитных проводников
• Автоматизированные системы освещения - быстрая диагностика при ремонте
• Оборудование для HVAC - контроль питания насосов и вентиляторов

Практические советы

• Перед монтажом проверьте, что клемма имеет паз именно для защёлки - иначе маркер не зафиксируется
• Отрезайте нужное количество символов заранее - после установки труднее удалить лишние части
• При использовании в многоконтактных блоках начинайте маркировку с крайнего контакта - так проще соблюдать порядок
• Храните запасные маркеры в сухом месте - влага может вызвать помутнение поверхности
• Артикул yzn11m-004-k00-a от IEK - единственный вариант с предварительно нанесёнными L1–L3/N/PE; другие аналоги требуют самостоятельной маркировки
