Матрица для пробивки отверстий МПО-89.0 (комплект) КВТ 85306

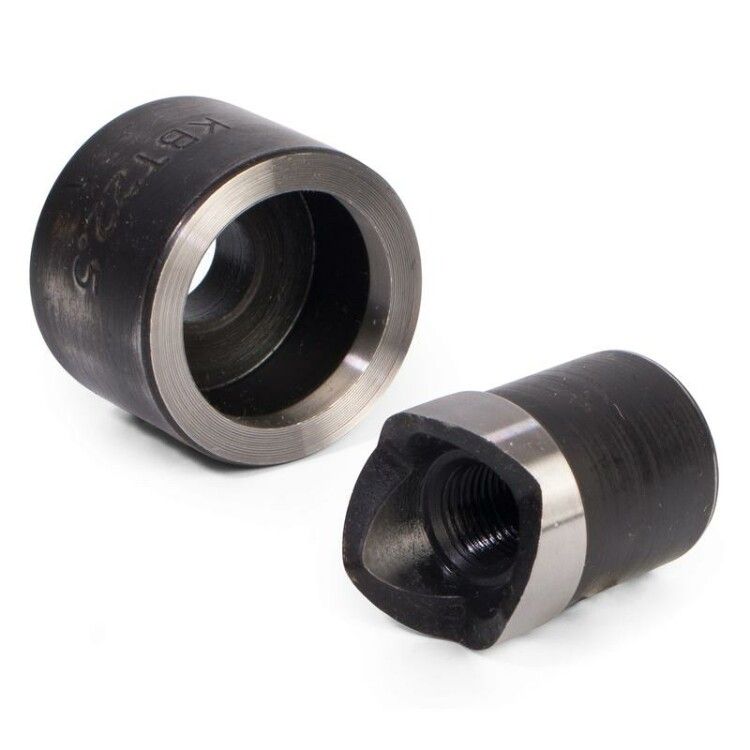

Перфоформа и матрица для пробивки отверстий в стальном листе МПО-89,0 КВТ - это комплект из матрицы и пуансона, предназначенный для точной пробивки круглых отверстий диаметром 89 мм в стальных листах толщиной до 1,5 мм. Этот инструмент совместим с гидравлическими и механическими прессами серии ППО и ПГПО, обеспечивает надёжную работу в условиях производства и применяется там, где требуется массовое формирование одинаковых отверстий.

Назначение и область применения

Перфоforma и матрица для пробивки отверстий в стальном листе МПО-89,0 КВТ используются для создания круглых отверстий в листовой стали ST 37. Инструмент предназначен для установки на прессы, которые обеспечивают достаточное усилие - как механические, так и гидравлические. Подходит для изготовления деталей в машиностроении, сборке оборудования, производстве корпусов, щитов, решёток и других элементов, требующих стандартизированных отверстий.

Технические характеристики

• Диаметр отверстия: 89 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Обрабатываемый материал: Листовая сталь ST 37
• Форма отверстия: Круглая
• Тип инструмента: Комплект «матрица + пуансон»
• Режимы работы: Механический и гидравлический
• Способ приведения в действие: Механический и гидравлический

Совместимость и монтаж

Перфоформа и матрица для пробивки отверстий в стальном листе МПО-89,0 КВТ совместима со следующими моделями прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через штатные крепления пресса. Убедитесь, что ось пуансона точно выставлена относительно матрицы - смещение вызывает быстрый износ и деформацию отверстий. Для замены используйте только оригинальные запчасти - несовместимые компоненты снижают точность и безопасность.

Преимущества

• Высокая долговечность за счёт закалённого металла рабочих поверхностей
• Стабильное качество отверстий даже после тысяч циклов
• Поддержка обоих типов прессов - удобство при использовании на разных участках
• Чёткая геометрия отверстия благодаря жесткой фиксации пуансона и матрицы

Ограничения применения

• Не материалы толще 1,5 мм - риск повреждения инструмента
• Не подходит для мягких сплавов, цветных металлов или пластиков - оптимизирован исключительно для стали ST 37
• Требует регулярной смазки направляющих и контактных зон - игнорирование этого приводит к задиру и выходу из строя
• Не используется с прессами мощностью ниже 40 кН - недостаточное давление не гарантирует полную пробивку

Примеры использования

• Производство панелей распределительных щитов
• Изготовление вентиляционных решёток для промышленного оборудования
• Создание крепёжных отверстий на рамах станков и конвейеров
• Формирование технологических проёмов в корпусах автоматизации

Практические советы

• Перед работой проверьте чистоту поверхности листа - грязь и окалина ускоряют износ матрицы
• При работе на прессе ППО-115 используйте нижнюю часть стола для лучшей стабилизации
• Запасной пуансон храните в сухом месте - оксидация влияет на посадку в держатель
• Проверяйте люфт между пуансоном и направляющей каждые 500 операций - допустимый зазор не более 0,05 мм
• Для увеличения срока службы применяемого инструмента - периодически проводите заточку режущего края пуансона профессиональным методом
