Матрица для пробивки отверстий МПО 46х55 (комплект) КВТ 65659

Матрица для пробивки отверстий МПО 46х55, серия ПРОФИ, комплект от бренда КВТ предназначена для точной пробивки прямоугольных отверстий в листовой стали толщиной до 3 мм. Комплект включает все необходимые элементы для установки и работы с гидравлическими и механическими прессами.

Назначение и область применения

Матрица для пробивки отверстий МПО 46х55, серия ПРОФИ, комплект используется для формирования щелевых прямоугольных отверстий в металлических листах. Подходит для работ с листовой сталью ST 37 толщиной до 3 мм и нержавеющей сталью до 1,5 мм. Применяется в условиях цехового производства - например, при изготовлении корпусов оборудования, крепёжных планок, панелей управления, вентиляционных решёток и других изделий из металла.

Технические характеристики

• Форма отверстия: прямоугольник 46×55 мм
• Максимальная толщина обрабатываемого материала: 3 мм (ST 37), 1,5 мм (нержавеющая сталь)
• Материал матрицы: сталь
• Тип пробойника: щелевой
• Тип изделия: матрица в составе комплекта
• Габаритные размеры: 46×55 мм
• Режим работы: механический и гидравлический
• Цвет: черный

Совместимость и монтаж

Матрица для пробивки отверстий МПО 46х55, серия ПРОФИ, комплект совместима со следующими моделями прессов: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Также работает с ППО-60 и ППО-115.

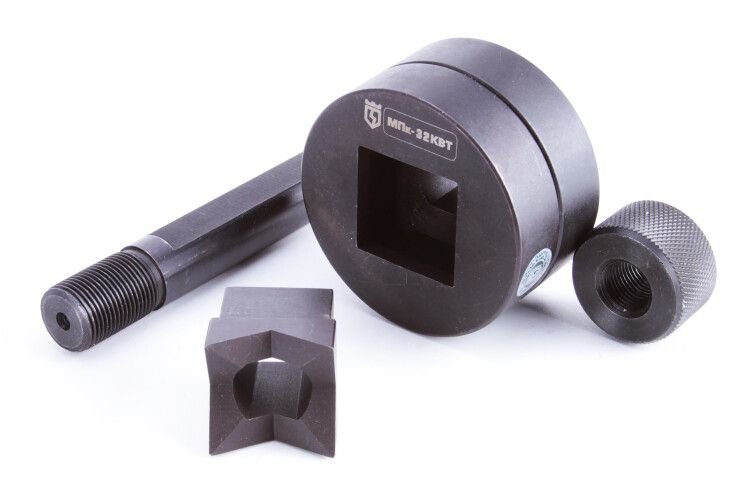

Комплект содержит: матрицу, пуансон, резьбовую шпильку и прижимную втулку - всё готово к установке без доп purchases. Установка выполняется через фиксирующие отверстия в прессе. Перед монтажом убедитесь, что посадочные поверхности пресса соответствуют габаритам 46×55 мм. Не используйте с оборудованием, не указанным в списке совместимости - возможна деформация или повреждение деталей.

Безопасность и стандарты

Произведено в соответствии с требованиями к прочности и долговечности инструментов для холодной штамповки. Отсутствие специальных сертификатов безопасности не снижает надёжность - однако работа требует соблюдения правил безопасного обращения с гидравлическими и механическими прессами: использование защитных экранов, исключение доступа рук в зону действия пуансона, проверка герметичности гидросистем перед запуском.

Преимущества

• Комплексная комплектация - не требуется докупать элементы для сборки
• Универсальная совместимость с популярными моделями прессов КВТ
• Высокая износостойкость благодаря качественной стали
• Оптимизированная форма отверстия предотвращает застревание вырубаемых отходов - кольцевой отход разрезается на две части
• Поддерживает как механический, так и гидравлический режим работы - удобство при использовании на разных типах станков

Ограничения применения

• Не предназначен для работы с материалами толще 3 мм (ST 37) или 1,5 мм (нержавейка)
• Не применяется для мягких материалов (алюминий, пластик) - риск деформации формы
• Несовместим с прессами, отличными от указанных в списке - особенно с моделями других брендов
• Не рекомендован для автоматических линий без системы удаления отходов - возможны заклинивания

Примеры использования

• Пробивка прямоугольных окон в стальных панелях для распределительных щитов
• Формирование вентиляционных каналов в корпусах электрооборудования
• Изготовление крепёжных площадок для монтажа кабельных трасс
• Создание отверстий под болты или направляющие в рамках машинного оборудования

Практические советы

• Перед каждой операцией проверяйте чистоту рабочих поверхностей - грязь и окалина ускоряют износ
• При работе с нержавеющей сталью смазывайте контактные поверхности маслом - снижает нагрузку на инструмент
• Не допускайте ударных нагрузок - даже при гидравлическом приводе давление должно быть равномерным
• При появлении задиров или увеличения усилия пробивки замените пуансон - он является расходным элементом
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на резьбе шпилек
