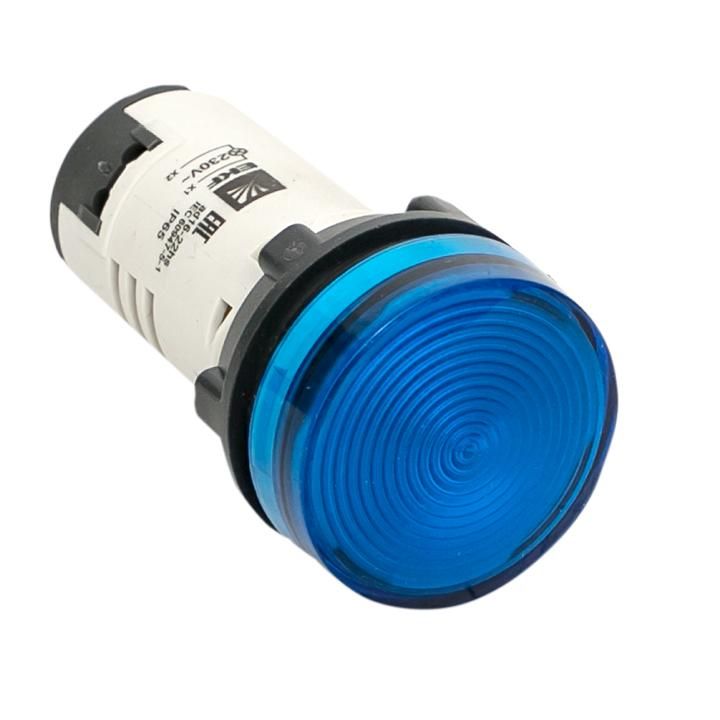

Матрица светодиодная AD16-22HS синяя 230В AC IP65 PROxima | ledm-ad16-b-65 EKF

Матрица светодиодная AD16-22HS синяя 230В AC IP65 от EKF — индикационный элемент для визуального контроля состояния оборудования в электроустановках переменного тока. Модель из серии PROxima предназначена для установки в щиты управления, АВР и другие устройства, где требуется надежная сигнализация.

Назначение и область применения

Матрица светодиодная AD16-22HS синяя 230В AC IP65 используется для индикации включения питания или рабочего режима в электрических цепях переменного тока 50/60 Гц. Подходит для монтажа в распределительных щитах, системах автоматического включения резерва, пунктах управления насосами, конвейерами, станками и других промышленных объектах. Благодаря защите IP65, её можно применять в условиях повышенной запылённости и влажности — например, на производствах, в цехах или на открытых площадках.

Технические характеристики

• Напряжение питания: 230 В AC (работает в сети 220–240 В)
• Тип лампы: светодиод, срок службы более 50 000 часов
• Цвет свечения: синий — стандартный цвет для сигнализации “включено” или “нормальный режим”
• Степень защиты: IP65 — полностью герметична против пыли и защищена от струй воды с любого направления
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 10 мм — компактный профиль для плотной сборки
• Подключение: винтовые зажимы — удобны для многожильных и одножильных проводов
• Количество индикаторов: один
• Линза: высокая — обеспечивает равномерное рассеивание света и хорошую видимость под любым углом
• В комплекте: светодиод уже установлен, внешнее питание не требуется

Совместимость и монтаж

Матрица светодиодная AD16-22HS синяя 230В AC IP65 совместима с панелями и крышками щитов, имеющими круглое отверстие диаметром 22 мм. Устанавливается методом вдавливания — фиксируется с помощью двух металлических лапок внутри корпуса. Для монтажа достаточно просверлить отверстие нужного размера, вставить устройство и затянуть гайку сзади. Напряжение 230 В позволяет подключать напрямую к фазе и нулю без дополнительных преобразователей. Кабели сечением до 2,5 мм² легко фиксируются в винтовых клеммах.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, предназначенного для работы в сетях до 660 В переменного тока. Защита IP65 гарантирует безопасную работу в средах с риском попадания пыли и брызг воды. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Не требует внешних резисторов или блоков питания — работает напрямую от 230 В
• Срок службы значительно выше, чем у ламп накаливания
• Низкое энергопотребление — экономично при длительной работе
• Герметичная конструкция исключает выход из строя из-за влаги и пыли
• Яркий синий свет хорошо заметен даже при ярком освещении

Ограничения применения

• Не предназначена для работы при напряжении ниже 180 В — возможны мерцание или отсутствие свечения
• Не подходит для постоянного тока — только переменный ток 50/60 Гц
• Запрещено использовать в местах с воздействием прямого потока воды (например, под душем или в мойках)
• Не рекомендуется для установки в помещениях с температурой ниже -25 °C или выше +60 °C — указаны пределы эксплуатации производителем

Примеры использования

• Индикация включения основного питания в АВР
• Сигнализация “готово” на пульте управления насосной станцией
• Обозначение активного контура в шкафу автоматики конвейера
• Индикация наличия напряжения в распределительном щите на производстве

Практические советы

• Перед монтажом проверьте диаметр отверстия — он должен точно соответствовать 22 мм, иначе изделие не зафиксируется
• При подключении используйте изолированные наконечники для многожильных проводов — так контакт будет надёжнее
• Если вы заменяете старую лампу, убедитесь, что новая модель имеет тот же тип подключения и напряжение — AD16-22HS нельзя менять на 12 В или постоянный ток
• Для групповой индикации нескольких цепей используйте матрицы другого цвета — синяя подходит для “рабочего”, красная — для “аварии”
• Артикул ledm-ad16-b-65 — точный идентификатор для заказа запасных частей. Храните этот номер в реестре обслуживания оборудования.
