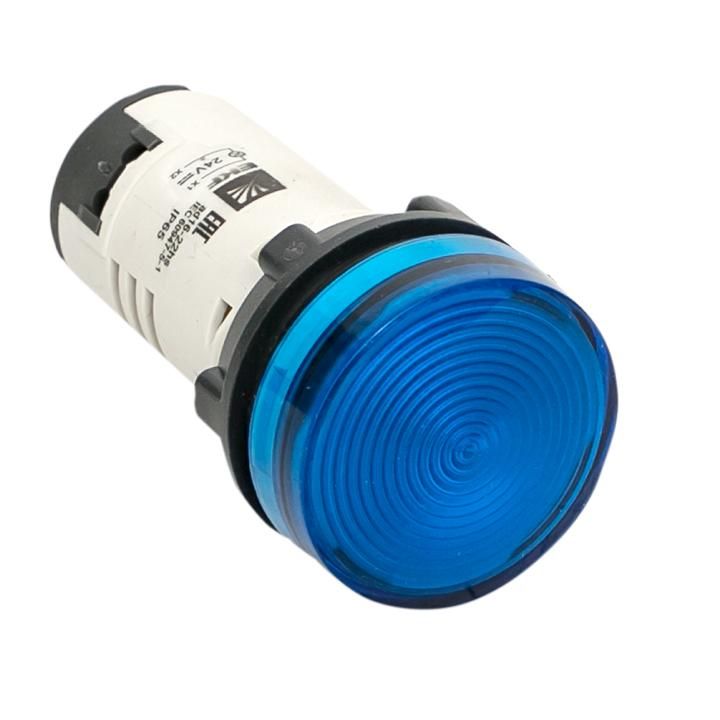

Матрица светодиодная AD16-22HS синяя 24В AC/DC IP65 PROxima | ledm-ad16-b-24-65 EKF

Матрица светодиодная AD16-22HS синяя 24В AC/DC IP65 от EKF - компактный индикатор для визуального контроля состояния оборудования в условиях повышенной запыленности и влаги. Подходит для установки в щиты управления, АВР, станции приводов. Артикул ledm-ad16-b-24-65.

Назначение и область применения

Матрица светодиодная AD16-22HS синяя 24В AC/DC IP65 используется для индикации включения питания или рабочего режима устройств. Применяется в распределительных шкафах, системах автоматического включения резерва, пунктах управления насосами, конвейерами, станками. Благодаря защите IP65, надёжно работает на открытых площадках, в цехах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Напряжение питания: 24 В - совместимо с AC и DC, что позволяет использовать в сетях переменного и постоянного тока;
• Цвет свечения: синий - обеспечивает хорошую видимость в ярком освещении;
• Диаметр отверстия: 22 мм - соответствует стандартному креплению для индикаторов этого класса;
• Высота корпуса: 10 мм - минимум занимаемого места внутри шкафа;
• Степень защиты: IP65 - полностью герметична от пыли, выдерживает струю воды из любого направления;
• Подключение: винтовые зажимы - удобны для быстрого монтажа проводов сечением до 2,5 мм2;
• Линза: высокая - увеличивает угол рассеивания света, делает индикацию заметнее даже под острым углом;
• Комплектация: с готовой светодиодной лампой - не требует докупки элементов.

Совместимость и монтаж

Матрица светодиодная AD16-22HS синяя 24В AC/DC IP65 монтируется в панели через круглое отверстие диаметром 22 мм. Устанавливается с помощью фиксирующей гайки снаружи. Для подключения используются два провода - клеммы рассчитаны на работу с медными жилами. Нельзя перепутать полярность при подключении к постоянному току - при неверном подключении индикатор не будет работать. Переменный ток не требует соблюдения полярности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита IP65 гарантирует безопасную эксплуатацию в средах с риском попадания воды и пыли. Материалы корпуса - термостойкий пластик, не поддерживающий горение. Работает в температурном диапазоне от -25C до +55C - подходит для большинства промышленных условий.

Преимущества

• Универсальность: работает как от переменного, так и от постоянного тока - снижает необходимость подбора разных моделей;
• Энергоэффективность: светодиод потребляет мало энергии, не нагревается;
• Долгий срок службы: LED-элементы служат десятки тысяч часов без замены;
• Герметичность: IP65 исключает выход из строя из-за влаги и пыли;
• Простота замены: при необходимости можно заменить только саму матрицу, не трогая проводку.

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - превышение вызовет повреждение светодиода;
• Не рекомендовано применение в местах с постоянным воздействием прямого потока пара или химически активных жидкостей - IP65 не обеспечивает полную химическую стойкость;
• Не подходит для индикации напряжений выше 48 В - требуется использование других типов индикаторов;
• Ограниченная яркость при прямом солнечном свете - в очень ярких условиях может быть плохо различима.

Примеры использования

• Индикация включения резервного питания в АВР-шкафах;
• Сигнализация работы насосной станции в канализационном коллекторе;
• Обозначение активного контура в пульте управления конвейером;
• Индикация наличия напряжения в распределительном щите на объекте с высокой запылённостью - например, на заводе по переработке древесины.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 24 В - используйте тестер, чтобы избежать пробоя;
• При установке в металлический шкаф убедитесь, что корпус матрицы не контактирует с токоведущими частями - возможен КЗ;
• При использовании в холодных помещениях допускается работа при -25C, но перед включением дайте изделию адаптироваться к температуре;
• Для групповой индикации нескольких цепей выбирайте один цвет - синий хорошо отличается от красного и зелёного, что снижает вероятность путаницы;
• Артикул ledm-ad16-b-24-65 легко заменяется аналогами EKF PROxima - все модели этой серии имеют единый крепёж и схему подключения.
