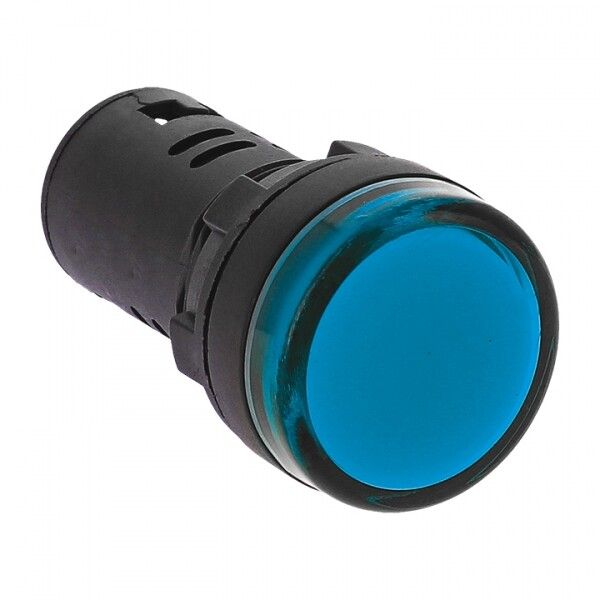

Матрица светодиодная AD16-22HS синяя 400В AC PROxima | ledm-ad16-b-400 EKF

Матрица светодиодная AD16-22HS 400В AC синяя от EKF - индикаторная лампа для визуального контроля состояния оборудования в сетях переменного тока. Артикул ledm-ad16-b-400 подходит для установки на панелях управления, где требуется надежный сигнал в условиях запыленной среды.

Назначение и область применения

Матрица светодиодная AD16-22HS 400В AC синяя используется как индикатор включения питания или работы оборудования. Применяется в системах управления, распределительных щитах, АВР, станциях управления электроприводами и других устройствах, где нужна четкая визуальная сигнализация. Подходит для цепей переменного тока 50/60 Гц с напряжением до 400 В.

Технические характеристики

• Тип напряжения: переменный ток (AC), номинальное - 400 В
• Цвет свечения: синий
• Тип лампы: светодиод, одиночный индикатор
• Степень защиты: IP54 - защищена от пыли и брызг воды
• Габариты: 22×22×10 мм
• Способ монтажа: на лицевую панель через отверстие
• Подключение: винтовые зажимы
• Материал корпуса: пластик
• Тип линзы: высокая - обеспечивает яркий и сфокусированный луч

Совместимость и монтаж

Матрица светодиодная AD16-22HS 400В AC синяя устанавливается в панели с отверстием диаметром 22 мм. Для монтажа достаточно продеть провода через заднюю часть и затянуть их винтами. Учитывайте, что лампа рассчитана исключительно на переменный ток - не подключайте её к постоянному напряжению выше 400 В. Комплектуется крепежным элементом - никаких дополнительных деталей не требует.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для устройств низкого напряжения. Защита IP54 позволяет использовать Матрицу светодиодную AD16-22HS 400В AC синяя в помещениях с повышенной влажностью или пылью, но не предназначено для прямого контакта с водой или мойки под давлением.

Преимущества

• Светодиодный источник света - долговечен, энергоэффективен, не нагревается
• Высокая линза даёт яркий, хорошо видимый сигнал даже при внешнем освещении
• Устойчивость к вибрациям благодаря жесткой фиксации в панели
• Пластиковый корпус не проводит ток - безопаснее металлических аналогов

Ограничения применения

• Не работает при постоянном напряжении выше 400 В - возможен выход из строя
• Не предназначена для установки во взрывоопасных зонах
• Не рекомендуется для длительной эксплуатации при температуре ниже -25 C или выше +60 C
• Не поддерживает регулирование яркости - только вкл./выкл.

Примеры использования

• Индикация включения основного питания в щите АВР
• Сигнал о работе насоса или вентилятора на пульте управления
• Индикация наличия напряжения в шкафу автоматики станка
• Обозначение активного режима в системах кондиционирования

Практические советы

• Перед установкой проверьте соответствие напряжения сети - 400 В AC - указано на корпусе Матрицы светодиодной AD16-22HS 400В AC синяя
• При монтаже не перетягивайте винты - можно повредить контактные площадки
• Для удобства обслуживания используйте маркировку рядом с индикатором
• Артикул ledm-ad16-b-400 совместим с другими изделиями серии PROxima - легко заменить при необходимости
