Розетка телевизионная AtlasDesign SE, 1 выход, IP20 Systeme Electric ATN000793

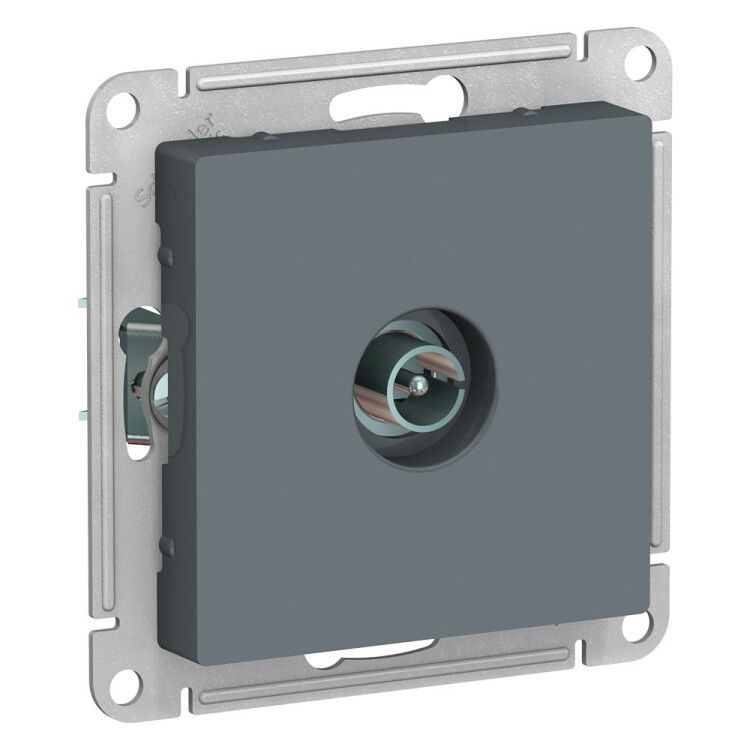

Розетка антенная одиночная TV коннектор, механизм, цвет грифель, SE (артикул atn000793) - это проходной механизм для скрытой установки, предназначенный для подключения одного телевизионного кабеля. Продукт серии AtlasDesign от Systeme Electric подходит для домашних и офисных систем спутникового и эфирного ТВ.

Назначение и область применения

Розетка антенная одиночная TV коннектор, механизм, цвет грифель, SE используется для подключения коаксиального кабеля от антенны или спутникового ресивера к телевизору. Подходит для установки в жилых помещениях, многоквартирных домах, офисах и других объектах, где требуется надёжное соединение сигнала. Благодаря проходному типу позволяет передавать сигнал дальше по цепи, если в будущем потребуется подключить ещё один приёмник.

Технические характеристики

• Тип разъёма: TV (F-коннектор для коаксиального кабеля)
• Количество выходов: 1
• Частотный диапазон: 5–862 МГц (охватывает все аналоговые и цифровые ТВ-каналы, включая DVB-T/T2)
• Потери в ответвителе: 1 дБ (минимальное затухание сигнала)
• Номинальный ток: 0,35 А (не предназначен для питания устройств, только для передачи RF-сигнала)
• Материал корпуса: термопласт (ABS-пластик повышенной прочности)
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли - подходит только для внутренней установки)
• Цвет: серый («грифель» - матовая фактура, не бликует)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, подходит для неотапливаемых помещений)
• Нормативный документ: ФЕАТ.434620.056 ТУ
• Содержание галогенов: отсутствуют (без вредных химических добавок)

Совместимость и монтаж

Розетка антенная одиночная TV коннектор, механизм, цвет грифель, SE совместима со всеми стандартными F-разъёмами и коаксиальными кабелями типа RG-6, RG-59. Монтаж осуществляется в стандартную монтажную коробку глубиной 40–45 мм. Крепление - комбинированное: за счёт распорных лапок и двух винтов. Усиленные лапки обеспечивают плотную фиксацию даже в старых или слегка повреждённых коробках. Накладка не требует дополнительного декора - её можно использовать как есть, она соответствует дизайну серии AtlasDesign.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую безопасность в сухих помещениях. Не рекомендуется применять в местах с высокой влажностью, например, в ванных комнатах или на улице.

Преимущества

• Минимальные потери сигнала (1 дБ) - сохраняет качество изображения даже на длинных линиях
• Прочные монтажные лапки - исключают люфт и проворачивание внутри коробки
• Матовый серый цвет «грифель» - маскирует следы от пальцев и не выгорает на свету
• Совместимость с другими элементами серии AtlasDesign - легко сочетается с розетками и выключателями того же стиля
• Отсутствие галогенов - экологически безопасный материал

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от брызг и пара
• Не рассчитана на питание устройств - нельзя подключать активные антенны через эту розетку без внешнего блока питания
• Подходит только для одиночного подключения; для нескольких телевизоров нужен делитель
• Не совместима с HDMI или сетевыми интерфейсами - работает только с коаксиальным кабелем

Примеры использования

• Подключение телевизора к настенной антенне в гостиной
• Завершающий элемент в распределительной сети спутникового ТВ в квартире
• Установка в новостройке в рамках комплексной системы электромонтажа с другими изделиями AtlasDesign
• Замена старой розетки при ремонте без изменения проводки

Практические советы

• Перед монтажом проверьте посадочный диаметр монтажной коробки - он должен соответствовать стандартным 68 мм
• Обязательно используйте качественные F-разъёмы на конце кабеля: плохой контакт вызовёт помехи даже при хорошей розетке
• Не перетягивайте винты крепления - пластик может треснуть
• Если планируете подключать активную антенну, убедитесь, что питание подаётся отдельно через блок питания, а не через саму розетку
• Для долговечности не используйте розетку в местах с частыми механическими воздействиями - например, рядом с дверью
