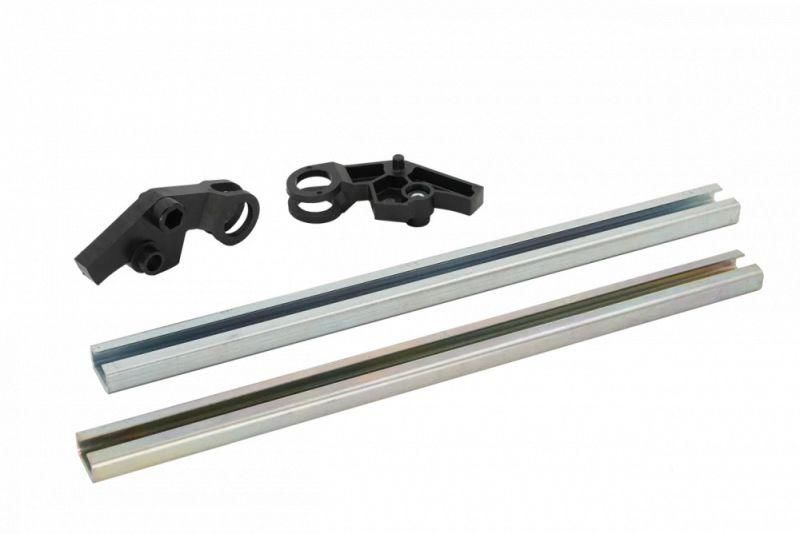

Механизм блокировки контакторов КМ-102 (115–150 А) БМ-02 от DEKraft обеспечивает безопасную взаимную блокировку двух контакторов одного типоразмера, предотвращая одновременное включение в цепях с реверсивным управлением. Артикул 22190dek соответствует серии DEKraft и предназначен для промышленного оборудования.

Назначение и область применения

Механизм блокировки контакторов КМ-102 (115–150 А) БМ-02 используется для исключения одновременного включения двух контакторов, которые управляют противоположными направлениями движения - например, вперёд/назад для электродвигателя. Это необходимо в системах с реверсивным управлением, где замыкание обоих контакторов вызывает короткое замыкание. Применяется в промышленных установках: насосах, конвейерах, лифтах, станках с реверсом.

Технические характеристики

• Тип: Механическая реверсивная блокировка
• Совместима с контактными аппаратами серии КМ-102 номинальным током 115–150 А
• Обеспечивает физическое препятствие для включения второго контактора при активном первом
• Не требует внешнего питания - работает за счёт механической связи
• Устанавливается на переднюю панель контакторов

Совместимость и монтаж

Механизм БМ-02 совместим только с контактными аппаратами серии КМ-102, имеющими одинаковый габаритный размер и расположение крепёжных элементов. Установка выполняется на два соседних контактора КМ-102 (115–150 А) без инструментов: механизм просто защёлкивается на фиксирующие выступы корпусов. Перед монтажом проверьте, что расстояние между контактными аппаратами соответствует шагу механизма - он рассчитан на стандартное положение контакторов одной серии.

Безопасность и стандарты

Работает в соответствии с требованиями безопасности для электроустановок, исключая опасность параллельного включения. Соответствует принципам функциональной безопасности IEC 60204-1 для защиты от аварийных ситуаций. Не имеет сертификата UL или CE - применяется в рамках внутренней системы управления оборудованием.

Преимущества

• Надёжность: механическая связь не зависит от электроники, не выходит из строя при перебоях питания
• Простота: не требует настройки, проводки или программирования
• Долговечность: конструкция из прочного пластика и металлических деталей выдерживает многократные циклы работы
• Экономичность: замена дорогостоящего электрического блокирующего реле на механический аналог снижает затраты на обслуживание

Ограничения применения

• Подходит только для контакторов КМ-102 с током 115–150 А - несовместим с другими типоразмерами или сериями
• Не подходит для автоматических систем с частотным регулированием - требуется ручное или кнопочное управление
• Не обеспечивает электрическую блокировку - если нужна двойная защита, следует использовать комбинированное решение (механическое + электрическое)
• Запрещено применять при наличии вибраций выше нормы - возможен срыв зацепления

Примеры использования

• Реверсивный пуск двигателя конвейера: один контактор - движение вперёд, второй - назад; БМ-02 prevents включение обоих одновременно
• Управление насосной станцией с переключением основного и резервного насоса
• Станки с перемещением стола в двух направлениях - например, фрезерные или шлифовальные установки

Практические советы

• Перед установкой убедитесь, что контакторы КМ-102 установлены точно друг напротив друга - смещение более 2 мм может помешать защёлкиванию
• Проверяйте свободный ход рычагов после монтажа - они должны легко возвращаться в исходное положение
• Избегайте попадания масла, смазки или металлической стружки на рабочие поверхности механизма - это может вызвать заклинивание
• При необходимости замены одного из контакторов - снимите БМ-02 до демонтажа, чтобы не повредить крепления
• Артикул 22190dek - единственный вариант для этой серии; другие модели блокировок не подходят даже при близком внешнем сходстве
