Механизм блокировки контакторов КМ-102 (185-225А) БМ-02 | 22191DEK DEKraft APC

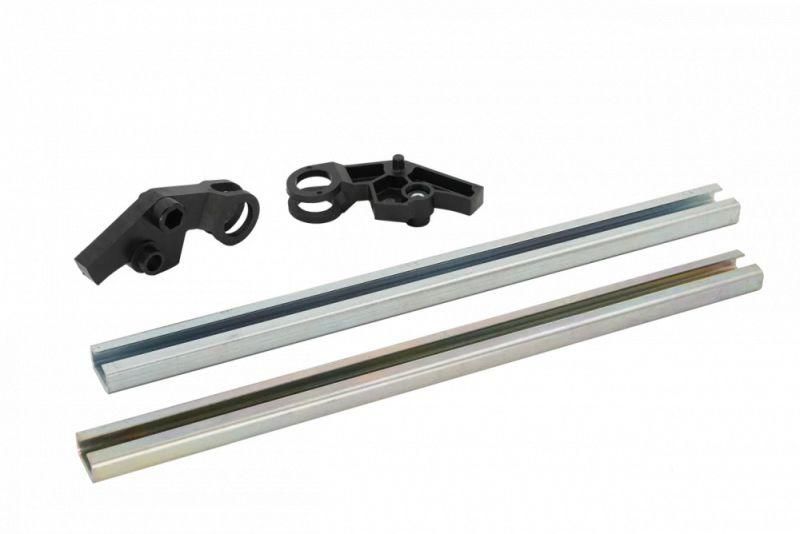

Механизм блокировки контакторов КМ-102 (185–225 А) БМ-02 от DEKraft обеспечивает надёжную механическую блокировку двух контакторов одного типоразмера, предотвращая одновременное включение и защищая оборудование от короткого замыкания. Этот механизм совместим с контактными аппаратами серии КМ-102 и применяется в системах управления с реверсивным режимом работы.

Назначение и область применения

Механизм блокировки контакторов КМ-102 (185–225 А) БМ-02 предназначен для исключения возможности одновременного включения двух контакторов, работающих в противофазе - например, «вперёд» и «назад». Он используется в реверсивных схемах управления электродвигателями, где безопасность требует жёсткой механической интерлокации. Применяется на промышленном оборудовании: насосах, вентиляторах, конвейерах, лифтах, станках с реверсом движения.

Технические характеристики

• Тип блокировки: механическая, реверсивная
• Совместимый типоразмер контакторов: КМ-102 (185–225 А)
• Количество блокируемых контакторов: два
• Материал корпуса: термостойкий пластик
• Рабочая температура: от –25 C до +40 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг)

Совместимость и монтаж

Механизм блокировки контакторов КМ-102 (185–225 А) БМ-02 устанавливается только на контакторы серии КМ-102 с номинальным током 185–225 А. Установка выполняется на переднюю панель обоих контакторов: фиксируется с помощью штатных крепёжных отверстий. Монтаж возможен только при выключенном питании. После установки проверьте свободный ход рычагов - они должны перекрывать друг друга при активации одного из контакторов.

Безопасность и стандарты

Механизм соответствует требованиям безопасности для устройств управления электроприводами. Хотя сам БМ-02 не имеет сертификата CE, он разработан в соответствии с международными практиками проектирования механических интерлоков. Для соблюдения норм ГОСТ Р 50030.4.1 и IEC 60947-4-1 рекомендуется использовать его в составе системы, которая прошла комплексную проверку на соответствие.

Преимущества

• Исключает человеческий фактор - невозможно вручную обойти блокировку
• Не требует внешнего питания или электронных компонентов
• Устойчив к вибрациям и перегрузкам
• Замена не требуется при длительной эксплуатации - срок службы ограничен только механическим износом

Ограничения применения

• Не работает с другими сериями контакторов - даже если они имеют аналогичный ток (например, КМ-101 или КМ-103)
• Не предназначена для сред с высокой запылённостью или влагой - степень защиты IP20 не допускает эксплуатацию вне щитов
• Не поддерживает автоматическое сброс - после срабатывания блокировки необходимо вручную вернуть контакторы в исходное положение
• Не применима в цепях переменного тока выше 690 В - максимальное рабочее напряжение определяется самими контакторами КМ-102

Примеры использования

• Реверсивный пуск двигателя вентиляционной установки - один контактор включает вращение по часовой стрелке, второй - против, БМ-02 не даёт им включиться одновременно
• Лифтовая система с двумя направлениями движения - блокировка гарантирует, что двигатель не получит команду «вверх» и «вниз» параллельно
• Конвейер с функцией реверса для освобождения заклинившего груза - механическая блокировка снижает риск повреждения привода

Практические советы

• Перед установкой убедитесь, что контакторы КМ-102 установлены на одной плоскости - смещение более 2 мм может нарушить работу блокировки
• Проверяйте зазор между движущимися частями механизма каждые 6 месяцев - особенно в условиях повышенной вибрации
• Не используйте БМ-02 как единственный элемент защиты - всегда сочетайте его с электрической блокировкой через контакты в цепи управления
• При заказе нескольких блокировок учитывайте, что все контакторы должны быть из одной партии - различия в габаритах могут возникнуть даже внутри серии КМ-102
