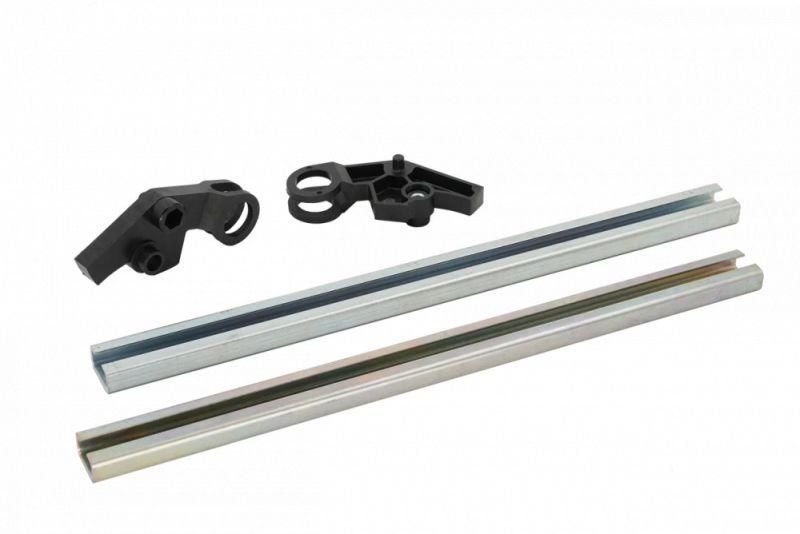

Механизм блокировки контакторов КМ-102 (400-500А) БМ-02 | 21999DEK DEKraft APC

Механизм блокировки контакторов КМ-102 (400-500А) БМ-02 от DEKraft обеспечивает безопасную взаимную блокировку двух контакторов одного типоразмера, предотвращая одновременное включение в цепях с реверсивным управлением. Артикул 21999dek соответствует серии DEKraft и предназначен для промышленного оборудования.

Назначение и область применения

Механизм блокировки контакторов КМ-102 (400-500А) БМ-02 используется для исключения одновременного включения двух контакторов, которые управляют противоположными направлениями движения - например, вперёд/назад для электродвигателя. Применяется в системах с реверсивным управлением, где опасно включить оба контактора одновременно - это предотвращает короткое замыкание между фазами.

Технические характеристики

• Тип: Механическая реверсивная блокировка
• Совместима с контактными аппаратами серии КМ-102 номинальным током 400–500 А
• Обеспечивает физическое препятствие для одновременного включения двух контакторов
• Работает без внешнего питания - полностью механический принцип действия
• Устанавливается на переднюю панель контакторов

Совместимость и монтаж

Механизм блокировки контакторов КМ-102 (400-500А) БМ-02 совместим только с контактными аппаратами той же серии и типоразмера - КМ-102 на 400–500 А. Установка требует параллельного расположения двух контакторов на одной шине или монтажной планке. Блокиратор крепится защёлками к лицевым механизмам контакторов; не требует сверления или дополнительных крепёжных элементов. Перед установкой проверьте, что расстояние между корпусами контакторов позволяет свободному перемещению рычагов блокиратора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок, обеспечивающих механическую интерLOCKS. Хотя явных сертификатов в данных нет, конструкция реализует принципы IEC 60947-4-1 для защиты от некорректного переключения. Надёжность основана на жестком механическом запирании - не зависит от состояния управления или питания.

Преимущества

• Не требует внешнего источника энергии - работает всегда, даже при отказе автоматики
• Высокая надёжность: механическое препятствие невозможно обойти программно или из-за сбоя сигнала
• Легко проверяется визуально - видно, заблокированы ли контакторы
• Замена или обслуживание не требуют демонтажа всей системы

Ограничения применения

• Подходит только для контакторов КМ-102 с током 400–500 А - несовместим с другими типоразмерами или сериями
• Не применяется для трёх и более контакторов - только для пары
• Не обеспечивает электрическую блокировку - требуется дополнительная схема управления, если нужна двойная защита
• Не рекомендован для сред с высокой вибрацией без дополнительной фиксации контакторов

Примеры использования

• Реверсивный пуск двигателя насоса в системе гидравлики
• Переключение направления движения конвейера
• Управление электроприводом люка или заслонки с двумя положениями
• Станки с функцией «вперёд-назад» - токарные, фрезерные, шлифовальные

Практические советы

• Перед установкой убедитесь, что оба контактора имеют одинаковый типоразмер и установлены на одном уровне - иначе блокировка будет работать некорректно
• Проверьте, чтобы механизмы контакторов могли свободно перемещаться - не должно быть перекоса или давления со стороны соседних устройств
• При длительной эксплуатации периодически осматривайте детали блокиратора на предмет износа или заклинивания - особенно в условиях пыли или влаги
• Если система требует повышенной безопасности, комбинируйте этот механизм с электрической блокировкой в цепи управления
