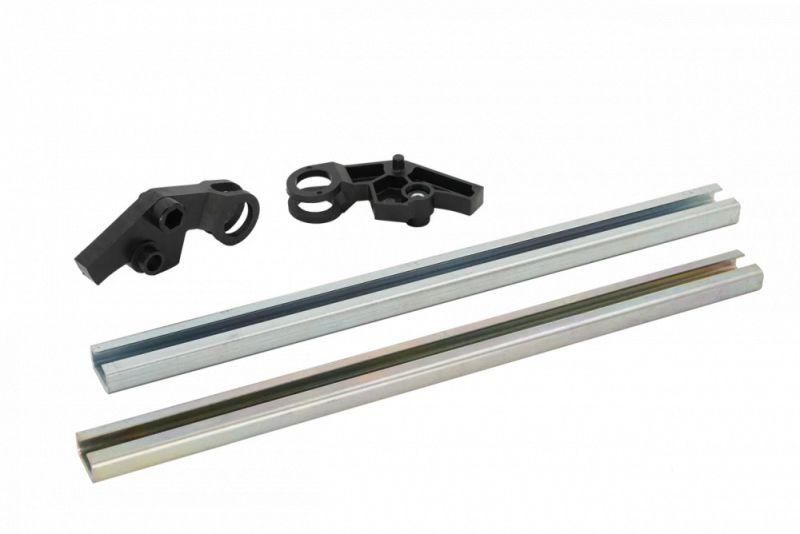

Механизм блокировки контакторов КМ-102 (265-330А) БМ-02 | 22192DEK DEKraft APC

Механизм блокировки контакторов КМ-102 (265–330 А) БМ-02 от DEKraft обеспечивает надёжную механическую блокировку двух контакторов одного типоразмера, предотвращая одновременное включение и защищая оборудование от короткого замыкания на фазах.

Назначение и область применения

Механизм блокировки контакторов КМ-102 (265–330 А) БМ-02 предназначен для взаимной механической блокировки двух контакторов серии КМ-102 с номинальным током 265–330 А. Он исключает возможность одновременного включения контакторов, что особенно важно в системах реверса двигателей, переключении питания между источниками или работе с двойными цепями. Применяется в промышленных установках: насосных станциях, конвейерах, компрессорах, системах управления двигателями с изменением направления вращения.

Технические характеристики

• Тип блокировки: механическая, реверсивная
• Совместима с контактными аппаратами серии КМ-102
• Рабочий ток контакторов: 265–330 А
• Количество блокируемых контакторов: два
• Исполнение: для монтажа на передней панели контакторов

Совместимость и монтаж

Механизм блокировки контакторов КМ-102 (265–330 А) БМ-02 устанавливается на две соседние единицы контакторов одной серии и типоразмера. Монтируется без инструментов - фиксируется за счёт зацепления с рычагами привода контакторов. Убедитесь, что оба контактора имеют одинаковый типоразмер и расположены на одном уровне. Нельзя использовать с другими сериями контакторов, даже если они имеют близкий ток.

Безопасность и стандарты

Механизм соответствует требованиям безопасности для устройств коммутационного оборудования. Обеспечивает выполнение принципа “блокировка против одновременного включения” согласно ГОСТ Р 50030.4.1 и IEC 60947-4-1. Не требует внешнего питания - работает исключительно за счёт механической связи.

Преимущества

• Гарантированная блокировка без зависимости от электроники - работает даже при отказе управления
• Устойчив к вибрациям, запылённости и перепадам температур
• Не требует обслуживания после установки
• Обеспечивает соответствие нормам электробезопасности на промышленных объектах

Ограничения применения

• Подходит только для контакторов КМ-102 с током 265–330 А - не совместим с меньшими или большими типоразмерами
• Не применяется для контакторов других серий, даже от DEKraft
• Не предназначена для автоматического переключения - требует ручного управления
• Не защищает от электрических помех или импульсов - только от механического одновременного включения

Примеры использования

• Реверсивный пуск асинхронного двигателя - блокирует пуск в прямом и обратном направлении одновременно
• Переключение питания между основным и резервным источником - предотвращает параллельное питание нагрузки
• Системы управления лифтами, эскалаторами, где требуется жёсткая интерлокация

Практические советы

• Перед установкой проверьте, чтобы оба контактора были установлены на одной плоскости и не имели люфта
• Не используйте механизм, если контакторы уже повреждены или деформированы - это снижает эффективность блокировки
• При сборке щита учитывайте свободное пространство вокруг контакторов - механизм выступает на 10–15 мм
• Проверяйте работу блокировки вручную до первого включения системы - перемещайте рычаги обоих контакторов, убедитесь, что один не включится, пока другой активен
