Переключатель проходной 1-кл. СП Glossa 10А IP20 (сх. 6) 10AX механизм шоколад. SE GSL000861 APC

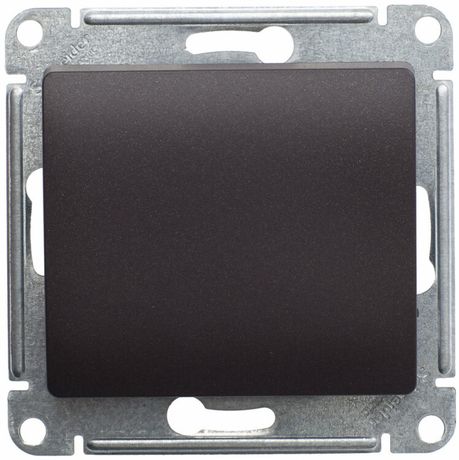

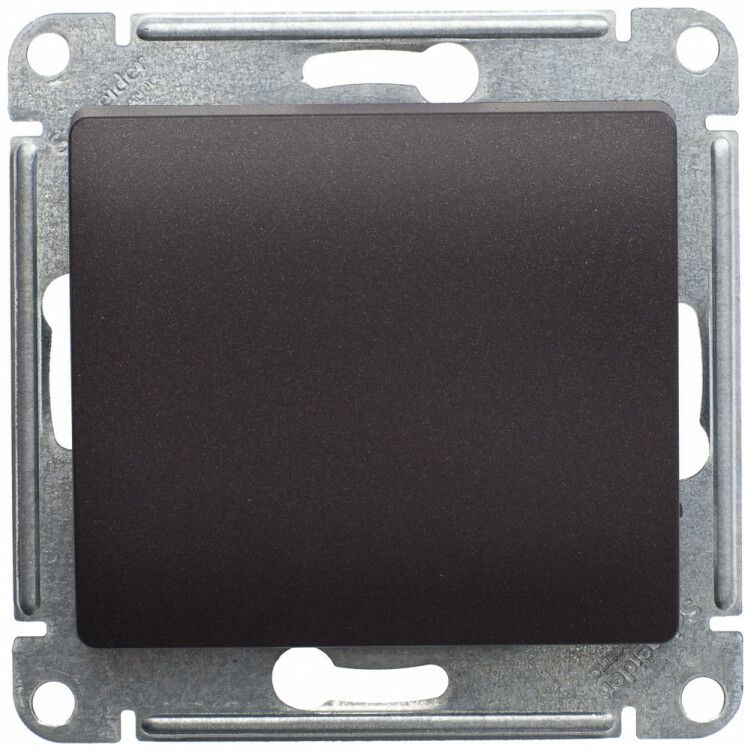

Переключатель проходной одноклавишный Systeme Electric артикула gsl000861 - устройство для управления освещением из двух мест. Подходит для установки в жилых и офисных помещениях с использованием скрытой проводки. Механизм выполнен в цвете «шоколад» и относится к серии Glossa.

Назначение и область применения

Переключатель проходной одноклавишный Systeme Electric gsl000861 предназначен для коммутирования одной группы осветительных приборов с двух различных точек. Примеры: лестница между этажами, длинный коридор, спальня с выходом из двух сторон. Устройство работает в бытовых и легких коммерческих сетях с напряжением до 220 В и частотой 50 Гц. Не предназначено для управления мощными нагрузками, такими как двигатели или нагреватели.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычных светильников и LED-ламп;
• Номинальное напряжение: 220 В - совместим с сетями 220–240 В переменного тока;
• Схема подключения: переключатель на 2 направления (проходной) - требует парного использования с другим аналогичным выключателем;
• Тип управления: клавишный - механический переключатель с четким щелчком;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - применяется только внутри помещений;
• Габариты: 70,8 × 70,8 × 38,5 мм - соответствует стандартному подрозетнику 68×68 мм;
• Материал корпуса: PC+ASA - прочный термостойкий пластик, устойчивый к царапинам и УФ-излучению;
• Цвет: коричневый («шоколад»), матовая поверхность - не бликуют, хорошо сочетается с интерьерами;
• Подключение: винтовые клеммы - надёжный контакт, требует затяжки отверткой;
• Способ монтажа: скрытый - устанавливается в подрозетник, накладка фиксируется на стене;
• Комплектация: механизм + декоративная накладка - без подсветки и других элементов;
• Количество модулей: 0 - не является частью модульной системы, самостоятельный элемент;
• Содержание галогенов: да - не соответствует требованиям RoHS, не рекомендуется для экологически строгих объектов.

Совместимость и монтаж

Переключатель проходной одноклавишный Systeme Electric gsl000861 используется в паре с таким же устройством - один на входе, второй на выходе. Для работы требуется трёхжильный кабель: фаза, два перекидных провода, ноль и земля (если есть) - подводятся к распределительной коробке. Клеммы расположены в два ряда: верхние - для входа, нижние - для выхода. Направление контактов указано на механизме. Монтаж выполняется в стандартный металлический или пластиковый подрозетник глубиной не менее 40 мм. Затяжка винтов должна быть достаточной, чтобы исключить нагрев, но без перегрузки - повредит пластиковую основу.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям. Однако отсутствие герметизации делает его непригодным для влажных помещений (ванна, баня, улица). Сертификация не указана явно - продукт ориентирован на рынок стран СНГ, где действуют свои нормы. Отказ от RoHS (содержание галогенов) снижает экологическую безопасность при утилизации.

Преимущества

• Эргономичная форма клемм - удобно подключать многожильные и одножильные провода;
• Высокая ударопрочность корпуса - материал PC+ASA сохраняет внешний вид даже после длительной эксплуатации;
• Матовая отделка - не остаётся следов от пальцев, легко протирается;
• Совместимость с другими изделиями серии Glossa - можно собирать единый стиль в интерьере;
• Надёжный винтовой зажим - минимизирует риск ослабления контакта со временем.

Ограничения применения

• Не использовать во влажных помещениях - IP20 не защищает от влаги;
• Не применять для нагрузок выше 10 А - опасно при подключении мощных приборов;
• Не подходят для систем автоматизации - нет возможности подключения к умному домашнему контроллеру;
• Не устанавливать вне помещений - материал не рассчитан на температурные колебания и осадки;
• Не использовать там, где требуется соответствие RoHS - содержит галогены.

Примеры использования

• Освещение лестницы: один переключатель у входа в дом, второй - на втором этаже;
• Коридор длиной более 5 метров - управление светом с обоих концов;
• Спальня с двумя выходами - выключатель у кровати и у двери;
• Зона отдыха с несколькими зонами освещения - если нужен контроль с двух сторон комнаты.

Практические советы

• При замене старого переключателя проверьте тип подключения - проходной отличается от обычного наличием трёх контактов вместо двух;
• Используйте кабель сечением не менее 1,5 мм2 - для 10 А это минимально допустимое значение;
• При сборке схемы пометьте провода: L - фаза, L1/L2 - перекидные; путаница вызывает неправильную работу;
• После монтажа проверьте работу: в любом положении одного переключателя другой должен менять состояние света;
• При заказе берите сразу две единицы - они работают только в паре;
• Проверьте посадочный диаметр подрозетника - 68 мм - перед установкой, особенно в старых домах.
