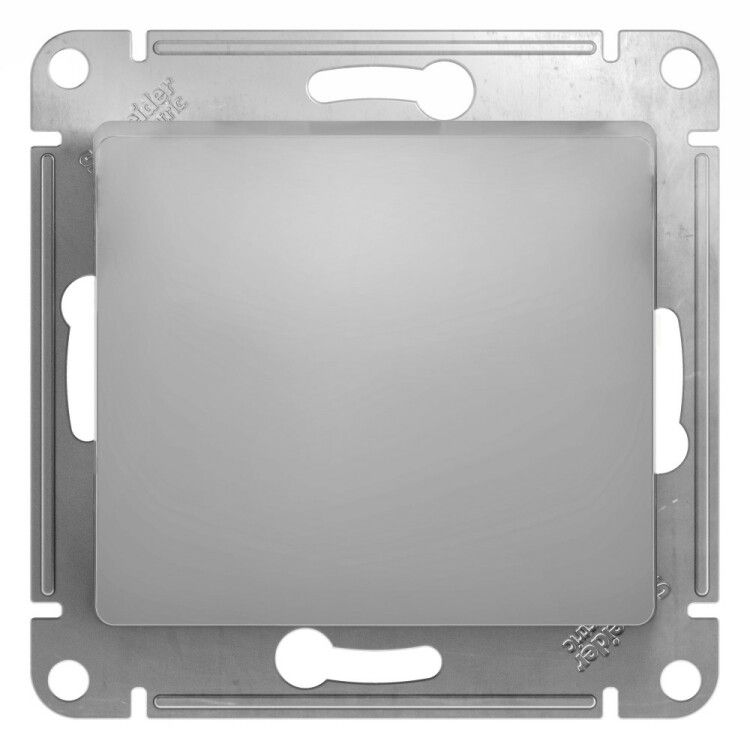

Переключатель перекрестный 1-кл. СП Glossa 10А IP20 (сх. 7) 10AX механизм алюм. SE GSL000371 APC

Переключатель перекрестный 1-клавишный, схема 7, 10А, алюминий, механизм SE от бренда Systeme Electric (серии GLOSSA) предназначен для управления освещением из двух мест. Механизм совместим со скрытой проводкой и рассчитан на бытовые и коммерческие сети переменного тока.

Назначение и область применения

Этот переключатель используется в схемах управления светом из двух точек - например, в длинном коридоре, на лестнице или между спальней и туалетом. Он работает как часть двойной системы: один перекрестный и два проходных выключателя. Подходит для жилых домов, офисов, общественных зданий. Нельзя использовать как обычный одноклавишный выключатель - он требует обязательного сочетания с другими элементами схемы.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В AC - для однофазных сетей 220–240 В
• Схема подключения: №7 - соответствует стандартному перекрёзному типу с четырьмя контактами
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли; применяется только внутри помещений
• Габариты: 70,8 × 70,8 × 38,5 мм - совместим с большинством стандартных подрозетников
• Материал корпуса: PC+ASA - ударопрочный пластик, устойчивый к царапинам и УФ-излучению
• Покрытие: лакированное, глянцевое - имитация металлического алюминиевого цвета, легко моется
• Тип крепления: винтовое - фиксируется в рамке через болты
• Подключение: клеммы в два ряда (верхний и нижний) - удобна для прокладки проводов

Совместимость и монтаж

Механизм SE предназначена исключительно для скрытой установки в подрозетники. Совместим с рамками серии GLOSSA и аналогичными системами с шагом 70,8 мм. Для работы требуется минимум три устройства: этот перекрестный + два проходных выключателя. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Не используйте многожильные провода без наконечников - возможен плохой контакт. Монтаж выполняется после окончания штукатурных работ, перед установкой лицевой пластины.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Отвечает нормам безопасности для внутренней электромонтажной аппаратуры. Присутствие галогенов в материале означает, что при горении возможно выделение токсичных веществ - поэтому не рекомендуется применять в помещениях с повышенными требованиями к экологической безопасности (например, детские учреждения). Сертифицирован для эксплуатации в условиях температуры от –25C до +40C.

Преимущества

• Удобная расстановка клемм - позволяет легче организовать проводку без перегибов
• Ударостойкий пластик PC+ASA - долговечен даже при частом использовании
• Глянцевая поверхность - эстетично смотрится в современных интерьерах, не теряет внешний вид со временем
• Чёткая механика переключения - обеспечивает надёжную работу без “зависаний”
• Совместимость с сериями Systeme Electric - можно заменить старую модель без изменения рамок

Ограничения применения

• Не подходит для открытой проводки - только скрытая установка
• IP20 - нельзя использовать во влажных помещениях (ванная, баня, подвал)
• Требуется обязательно парное использование с проходными выключателями - сам по себе не функционален
• Не имеет встроенной подсветки - если нужна подсветка, придётся выбирать другую модель или добавлять отдельный модуль
• Запрещено подключать мощные нагревательные приборы - максимальная нагрузка 2,5 кВт

Примеры использования

• Освещение в коридоре: включается у входа, выключается у выхода
• Лестница: управление светом с первого и второго этажа
• Спальная комната: выключатель у двери и возле кровати
• Производственные помещения: контроль освещения на участках с несколькими рабочими точками

Практические советы

• Проверьте соответствие схемы подключения номера 7 - другие схемы (например, 5 или 10) не подходят
• При сборке схемы пометьте провода: L, T1, T2, T3 - так будет проще диагностировать ошибки
• Посадочный диаметр подрозетника должен быть не менее 68 мм - иначе механизм не войдёт
• Не затягивайте клеммы слишком сильно - есть риск повредить пластиковую основу
• Если планируете менять декор, сохраните оригинальную рамку - она точно подойдёт к новому механизму
• При заказе запасных частей указывайте артикул gsl000371 - это гарантирует совпадение всех параметров
