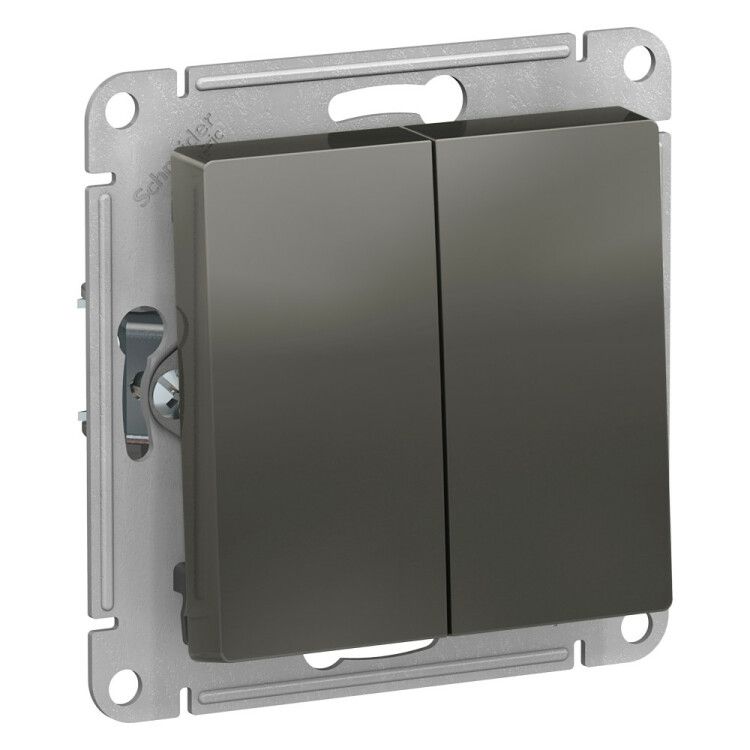

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм сталь - ATN000965 APC

Переключатель проходной двухклавишный схема 6, 10АХ, механизм сталь от Systeme Electric (серия AtlasDesign) предназначен для управления освещением из двух мест - например, в коридоре, на лестнице или в спальной комнате. Механизм совместим со скрытой проводкой и рассчитан на работу в бытовых и коммерческих сетях 220–250 В.

Назначение и область применения

Этот переключатель позволяет включать и выключать один источник света с двух разных точек - удобно для длинных коридоров, лестниц, спален и больших помещений. Подходит для жилых домов, офисов, гостиниц и общественных зданий. Применяется исключительно в схемах проходного управления, где требуется два переключателя на одной линии. Не используется как обычный одноклавишный выключатель.

Технические характеристики

• Номинальное напряжение: 220 В (работает до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 2
• Схема подключения: Проходная, двухнаправленная (два контакта на каждом устройстве)
• Способ монтажа: Скрытая установка в монтажную коробку
• Тип крепления: Винтовое
• Способ подключения: Винтовые зажимы (клеммы)
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Габариты: 71×71×40 мм
• Материал корпуса: Термопласт (ABS-пластик)
• Цвет: Серый, матовая отделка
• Подсветка: Не предусмотрена - требует самостоятельной установки, если нужна
• Содержание галогенов: Нет

Совместимость и монтаж

Механизм совместим с любыми стандартными монтажными коробками глубиной от 40 мм. Крепится винтами через усиленные лапки - обеспечивает надёжную фиксацию даже в старых или слегка расшатанных коробках. Для работы необходим второй аналогичный переключатель проходной (не просто выключатель). Подключение выполняется по классической схеме: три провода между двумя переключателями (фаза, перемычка, выход на светильник). Винтовые клеммы подходят для медных проводов сечением до 2,5 мм2. Не рекомендуется использовать с алюминиевой проводкой без переходника.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 защищает от случайного прикосновения к токоведущим частям, но не предназначено для влажных зон (ванная, кухня, балкон). Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Соответствует нормам ЕС для электрооборудования бытового назначения.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке - минимизирует люфт и шум при работе
• Матовая поверхность не царапается легко и не оставляет следов пальцев
• Корпус из прочного термопласта устойчив к механическим нагрузкам и температурным колебаниям
• Совместим с рамками серии AtlasDesign - можно собирать единый дизайн интерьера
• Произведён системой Systeme Electric - проверенная технология от бывшего Schneider Electric

Ограничения применения

• Не подходит для влажных помещений - IP20 не обеспечивает защиту от влаги
• Не имеет подсветки - если нужна подсветка клавиш, необходимо выбирать другую модель или устанавливать внешние элементы
• Требуется парный переключатель - нельзя использовать как единственный элемент в цепи
• Не предназначен для управления мощностью выше 2,2 кВт (при 220 В)
• Не совместим с LED-драйверами или регуляторами яркости - только простое включение/выключение

Примеры использования

• Управление светом в коридоре: включить у входа, выключить у выхода
• Лестница: включить свет внизу, выключить наверху
• Спальня: включить у двери, выключить у кровати
• Зал с двумя входами: управление светом с любой стороны

Практические советы

• При замене старого переключателя - обязательно отключите питание и сверьте схему подключения: здесь используются три провода, а не два
• Проверьте глубину монтажной коробки - она должна быть не менее 40 мм, чтобы поместился механизм
• Для долговечности затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить пластик
• Если планируете использовать с LED-лампами - убедитесь, что они не чувствительны к минимальному току утечки (обычно не проблема, но иногда вызывает мерцание)
• Артикул atn000965 - это именно механизм; лицевую панель (накладку) нужно заказывать отдельно, если требуется другой цвет или стиль
