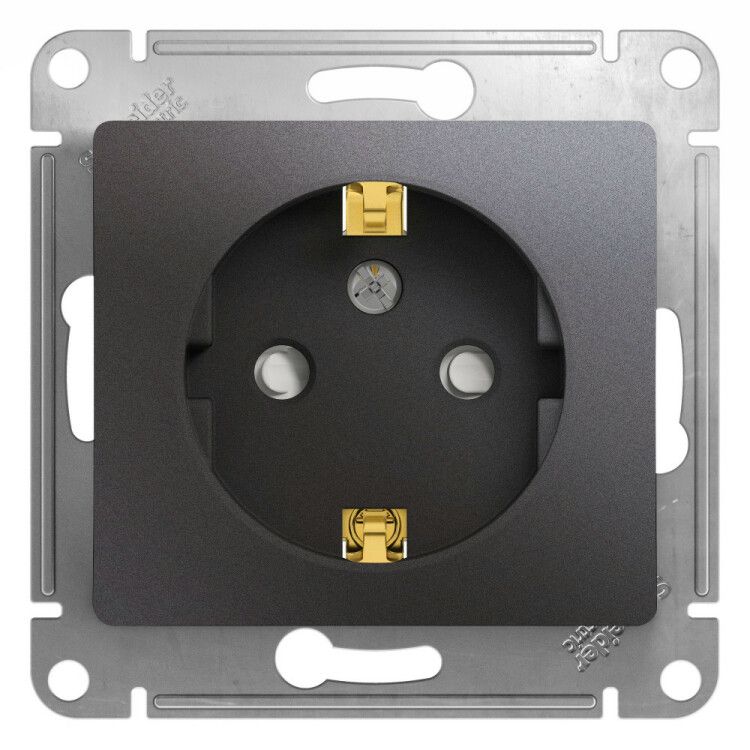

Розетка 1-м СП Glossa 16А IP20 250В с заземл. защ. шторки механизм графит SE GSL001345 APC

Розетка с заземлением со шторками 16А 250В механизм графит SE - это механизм для скрытой установки, предназначенный для безопасного подключения бытовых и промышленных устройств в сетях 220–250 В. Произведён бренда Systeme Electric (SE), серия GLOSSA, артикул gsl001345. Подходит для жилых, офисных и производственных помещений с нормированными условиями эксплуатации.

Назначение и область применения

Розетка с заземлением со шторками 16А 250В механизм графит SE используется для подключения однофазных потребителей мощностью до 3,5 кВт - таких как компьютеры, зарядные устройства, бытовая техника, светильники и оборудование на рабочих местах. Механизм предназначен для монтажа в стеновые коробки с глубиной не менее 40 мм. Применяется в помещениях с постоянным температурным режимом: квартирах, офисах, административных зданиях, мастерских. Не рекомендуется для открытой установки или влажных сред.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Заземление: есть (третьего контакта)
• Защита контактов: шторки, предотвращают доступ посторонних предметов
• Степень защиты IP20: защита от пальцев, но не от воды и пыли
• Способ подключения: винтовые клеммы, максимальное сечение кабеля - 2,5 мм2
• Способ монтажа: скрытый (встраивается в стену)
• Глубина встраивания: 40,1 мм
• Габариты: 70,8 × 70,8 × 40,1 мм
• Материал корпуса: пластик PC+ASA - ударопрочный, устойчив к царапинам и УФ-излучению
• Отделка: матовая, цвет - графит
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Состав: без галогенов - соответствует требованиям экологической безопасности
• Нормативы: ГОСТ Р 51322.1 (МЭК 60884-1), ТР ТС 004/2011
• Ударопрочность: IK03 - выдерживает слабые механические воздействия (например, случайный удар рукой)

Совместимость и монтаж

Механизм совместим с любыми стандартными рамками и лицевыми панелями системы GLOSSA, а также с другими коробками для скрытой установки, имеющими внутренний размер не меньше 70×70 мм и глубину 40 мм. Для монтажа требуется подготовить нишу в стене, закрепить механизм винтовым креплением через суппорт, затем подключить провода: фаза, ноль, земля - к соответствующим клеммам. Кабель должен иметь сечение не более 2,5 мм2. После подключения устанавливается декоративная накладка. Наличие суппорта позволяет легко регулировать положение механизма в коробке.

Безопасность и стандарты

Розетка с заземлением со шторками 16А 250В механизм графит SE соответствует российским и международным стандартам безопасности: ГОСТ Р 51322.1 и ТР ТС 004/2011. Шторки исключают риск попадания металлических предметов в контакты. Заземляющий контакт снижает вероятность поражения током при пробое изоляции оборудования. Отсутствие галогенов в составе пластика делает изделие безопаснее при возможном перегреве - не выделяет токсичных паров.

Преимущества

• Шторки на контактах повышают безопасность в домах с детьми и в общественных зонах
• Матовая поверхность не царапается и не теряет внешний вид при частом использовании
• PC+ASA материал сохраняет форму и цвет даже при длительном воздействии света
• Винтовые клеммы обеспечивают надёжный контакт без необходимости специальных инструментов
• Суппорт упрощает выравнивание механизма при монтаже в неидеальные коробки
• Изделие не требует внешнего питания - полностью пассивное

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не предусматривает защиту от влаги
• Не допускается использование с кабелями сечением больше 2,5 мм2 - это вызывает перегрев и выход из строя клемм
• Не рассчитана на высокую механическую нагрузку - IK03 не защищает от ударов инструментами или тяжёлыми предметами
• Не применяется в системах с напряжением выше 250 В или частотой отличной от 50 Гц
• Не имеет индикации состояния - нельзя определить включен ли ток визуально

Примеры использования

• Подключение компьютера, принтера или монитора в офисе
• Розетка для зарядки смартфонов и планшетов в спальной комнате
• Подключение маломощного электроинструмента (дрель, шуруповёрт) в мастерской
• Установка в детской комнате - благодаря шторкам исключена возможность занести игрушку в розетку
• Обустройство рабочих мест на производстве с минимальными требованиями к защите от влаги

Практические советы

• Перед монтажом проверьте глубину стеновой коробки - она должна быть минимум 40,1 мм, иначе механизм не войдёт
• При подключении затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить пластик
• Используйте только медные провода сечением 1,5–2,5 мм2; алюминиевые не подходят
• Если планируете использовать в многоквартирном доме - обязательно проверьте наличие заземления в сети перед установкой
• Для замены старой розетки - можно использовать этот механизм как прямой аналог, так как он соответствует стандартному форм-фактору
• Не используйте адаптеры или тройники с высокой нагрузкой - розетка рассчитана на 16 А, что равно максимум 3,5 кВт
