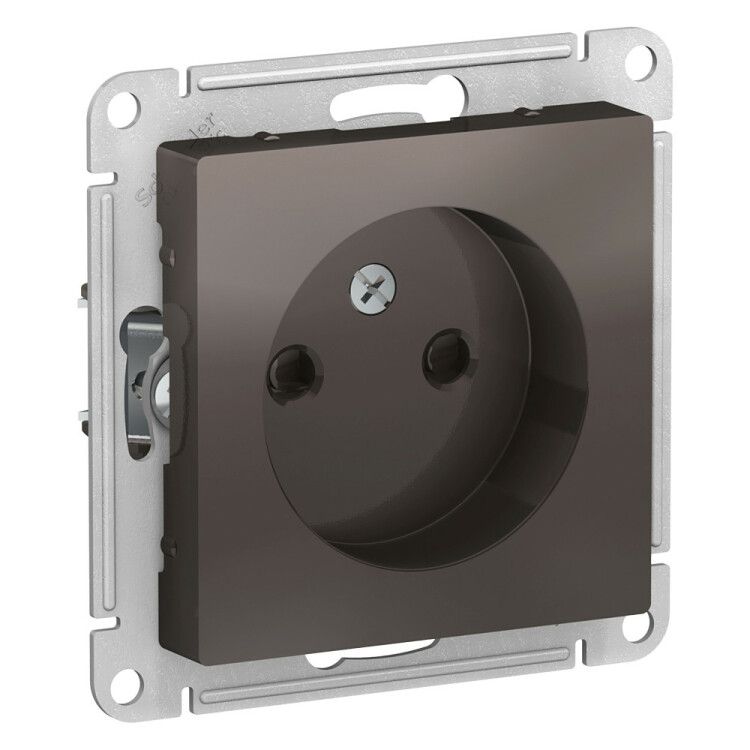

Механизм розетки 1-м СП ATLAS DESIGN без заземл. защ. шторки 16А мокко SchE ATN000649 APC

Розетка без заземления со шторками 16А механизм мокко SE - это однопостовой скрытый механизм серии AtlasDesign от Systeme Electric, предназначенный для установки в жилых помещениях с высокими требованиями к безопасности. Артикул atn000649 обеспечивает надёжное подключение бытовых устройств в сетях 230 В, 50 Гц, с защитой от случайного доступа к контактам.

Назначение и область применения

Розетка без заземления со шторками 16А механизм мокко SE используется там, где не требуется подключение оборудования с заземлением - например, для светильников, зарядных устройств, телевизоров, настольных ламп и других маломощных приборов. Подходит для квартир, детских комнат, спальń, офисов и других помещений, где важна защита детей от доступа к токоведущим частям. Механизм предназначен исключительно для скрытой установки в монтажные коробки.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза и ноль)
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 4 мм2
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: коричневый, матовая поверхность
• Габариты: 71×71×35 мм
• Минимальная глубина монтажной коробки: 35 мм
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Ударопрочность: IK02 - защищён от слабых ударов (например, от падения мелких предметов)
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Механизм совместим с любыми стандартными монтажными коробками глубиной не менее 35 мм. Крепление осуществляется через винтовые лапки - они усилиены для плотной фиксации внутри коробки. Подключение проводов - винтовой зажим, что позволяет использовать медные кабели сечением до 4 мм2. Для правильной сборки важно соблюдать полярность: фаза и ноль подключаются строго к соответствующим клеммам. Накладка и механизм поставляются как единый модуль - самостоятельная замена лицевой части невозможна. Система совместима с рамками серии AtlasDesign.

Безопасность и стандарты

Розетка выполнена в соответствии с международным стандартом МЭК 60884-1. Шторки предотвращают доступ к контактам при вставке одного штыря - это снижает риск поражения током, особенно в семьях с детьми. Корпус изготовлен из самозатухающего термопласта, не выделяющего токсичных веществ при перегреве. Отсутствие галогенов делает материал экологически безопаснее при утилизации. Степень защиты IP20 означает, что изделие не предназначено для влажных помещений - запрещается установка в ванных комнатах, кухнях без защиты от брызг, на улице или в подвале с высокой влажностью.

Преимущества

• Шторки на контактах повышают безопасность без усложнения конструкции
• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых коробках
• Матовая поверхность не царапается легко и не отражает грязь
• Термопласт устойчив к механическим воздействиям и УФ-излучению
• Компактные размеры позволяют устанавливать механизм в ограниченном пространстве
• Поддержка стандарта MЭК 60884-1 гарантирует соответствие европейским нормам

Ограничения применения

• Не подходит для подключения мощных приборов с заземлением - стиральных машин, холодильников, электроплит
• Запрещена установка в помещениях с повышенной влажностью (ванная, баня, бассейн, кухонная зона рядом с мойкой)
• Не рассчитана на внешнюю установку - отсутствует защита от пыли и влаги выше IP20
• Нельзя использовать в местах с вероятностью механических ударов средней силы - IK02 недостаточно для производственных условий
• Не имеет индикации включения - нельзя определить состояние питания визуально

Примеры использования

• Детская комната - безопасное подключение ночника, игровой консоли, радио
• Спальня - зарядка телефона, настольная лампа, массажёр
• Гостиная - телевизор, проектор, музыкальная система
• Офис - принтер, компьютерный монитор, USB-зарядка
• Коридор - освещение, увлажнитель воздуха

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 35 мм, иначе механизм не войдёт
• При подключении используйте только медные провода сечением до 4 мм2; алюминиевые кабели не подходят
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Если планируете заменить розетку на другую модель, убедитесь, что новая также является механизмом с накладкой и совместима с рамкой AtlasDesign
• Для удобства обслуживания рекомендуется отключать питание перед работой - хотя механизм изолирован, это обязательное правило безопасности
• Цвет “мокко” хорошо сочетается с классическими интерьерами - выбирайте аналогичные рамки и выключатели из той же серии для единого дизайна
