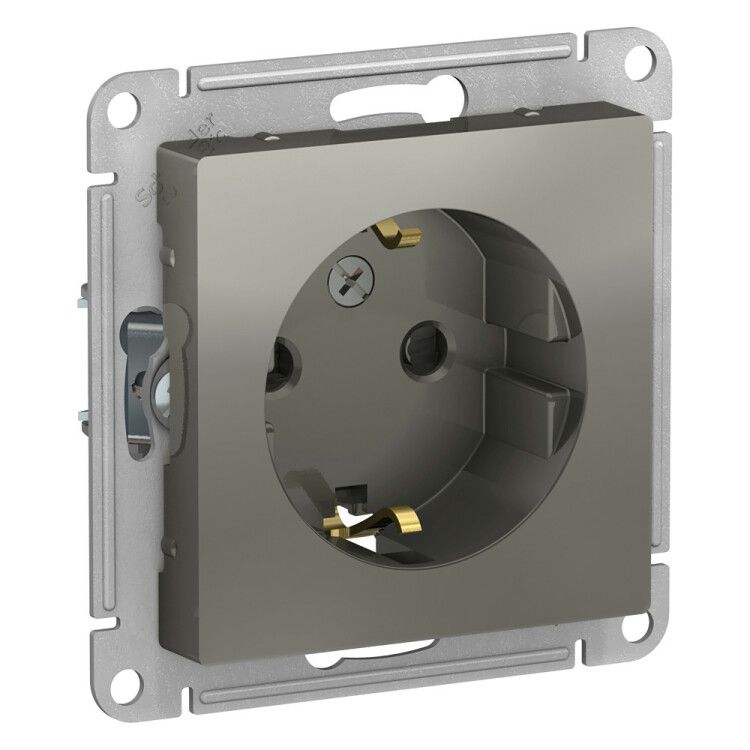

Механизм розетки 1-м СП ATLAS DESIGN с заземл. защ. шторки 16А сталь SchE ATN000945 APC

Розетка с заземлением со шторками, 16А, механизм сталь, SE (артикул atn000945) - внутренняя однопостовая розетка серии AtlasDesign от Systeme Electric, предназначенная для безопасного подключения бытовых и профессиональных устройств в сетях 220–250 В. Механизм с защитными шторками и заземляющим контактом подходит для установки в жилых, офисных и промышленных помещениях.

Назначение и область применения

Розетка с заземлением со шторками, 16А, механизм сталь, SE используется там, где требуется повышенная безопасность: в детских комнатах, ванных, кухнях, мастерских и на производстве. Шторки предотвращают случайное попадание предметов в контакты, а заземление снижает риск поражения током при повреждении оборудования. Подходит для подключения компьютеров, зарядных устройств, бытовой техники и инструментов мощностью до 3,5 кВт.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Заземление: да
• Защита контактов: шторки (защита от доступа посторонних предметов)
• Степень защиты IP20: защита от пальцев, но не от воды и пыли - подходит только для сухих помещений
• Максимальное сечение кабеля: 4 мм2
• Способ подключения: винтовой зажим - позволяет плотно закрепить медный провод
• Способ монтажа: внутренний - устанавливается в стенную монтажную коробку
• Минимальная глубина монтажной коробки: 40,2 мм
• Габариты: 71×71×40,2 мм
• Материал корпуса: термопласт, не содержащий галогенов - при нагреве не выделяет токсичных веществ
• Цвет: серый матовый
• Тип комплектации: механизм с накладкой - готов к установке без дополнительных элементов
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C и влажности до 95%
• Ударопрочность: IK03 - выдерживает слабые удары (например, случайное столкновение инструментом)
• Нормативный документ: МЭК 60884-1 - соответствует международным требованиям безопасности

Совместимость и монтаж

Розетка с заземлением со шторками, 16А, механизм сталь, SE совместима с любыми стандартными монтажными коробками глубиной от 40,2 мм. Для монтажа используйте винтовое крепление через усиленные лапки - они обеспечивают прочную фиксацию даже в старых коробках. Кабель подключается к винтовым зажимам: фаза (L), ноль (N), земля (PE). Обязательно соблюдайте полярность. Примечание: не предназначена для установки во влажных зонах (ванная, бассейн) из-за низкой степени защиты IP20.

Безопасность и стандарты

Розетка соответствует стандарту МЭК 60884-1 и имеет защитные шторки, которые автоматически закрываются при отсутствии вилки. Это исключает риск травмы детей или попадания металлических предметов. Заземляющий контакт выполнен из меди с высокой проводимостью и надежно соединён с корпусом. Наличие изолированного монтажа гарантирует, что при замене или обслуживании пользователь не окажется под напряжением.

Преимущества

• Шторки на контактах - безопаснее обычных розеток, особенно в домах с детьми
• Усиленные монтажные лапки - меньше люфта, долгий срок службы
• Матовое покрытие - не царапается легко, не отражает свет, хорошо сочетается с современным интерьером
• Отсутствие галогенов - экологичный материал, безопасен при возгорании
• Комплектация “механизм с накладкой” - не нуждается в доп. деталях, экономит время монтажа

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, баня, подвал) - степень защиты IP20 не предусматривает защиту от брызг
• Не подходит для внешней установки - не защищена от осадков и пыли
• Максимальное сечение кабеля - 4 мм2; нельзя использовать многожильные провода толще или с алюминием
• Не имеет индикации включения - невозможно определить, есть ли напряжение без тестера

Примеры использования

• Кухня - подключение микроволновой печи, кофеварки, блендера
• Офис - питание компьютера, принтера, монитора
• Гостиная - зарядка смартфонов, телевизор, игровая приставка
• Автомастерская - подключение диагностического оборудования, сварочного аппарата малой мощности
• Детская комната - безопасное место для зарядки планшета или игрушек

Практические советы

• Перед установкой проверьте глубину монтажной коробки - она должна быть минимум 40,2 мм, иначе механизм не войдет
• При подключении затягивайте винты равномерно - перегрузка может деформировать пластик
• Не используйте адаптеры или тройники с этой розеткой - нагрузка выше 16 А вызовет перегрев
• Для длительной работы под большой нагрузкой (более 8 часов) рекомендуется контролировать температуру корпуса
• Если планируете заменить старую розетку - убедитесь, что в коробке есть заземляющий провод (PE); без него функция заземления не работает
