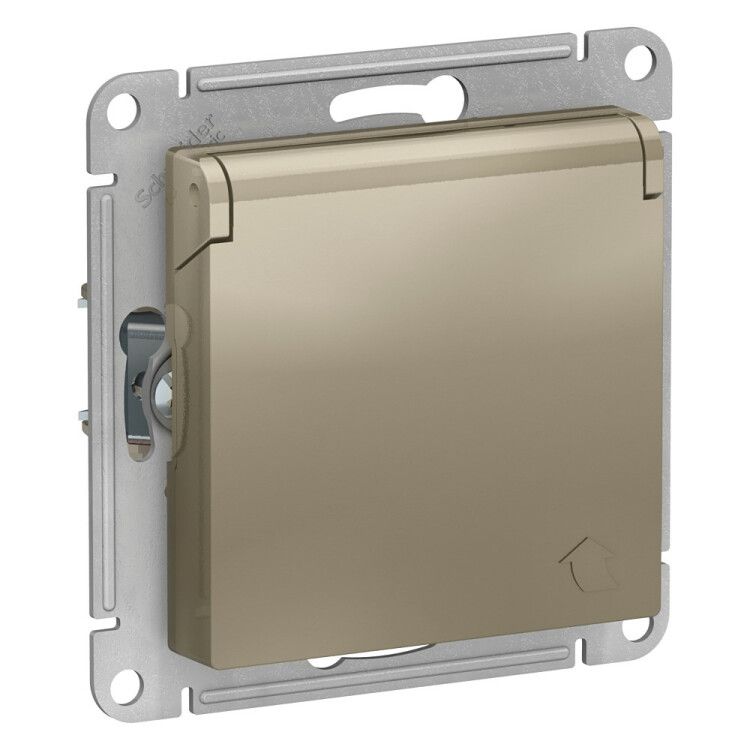

Механизм розетки 1-м СП ATLAS DESIGN с заземл. защ. шторки крышкой 16А IP20 шампань SchE ATN000546 APC

Розетка Systeme Electric артикула atn000546 - это однопостовой механизм с заземлением, шторками и откидной крышкой, предназначенный для внутренней установки в бытовых и офисных помещениях. Выполнен в матовом цвете шампань, соответствует требованиям МЭК 60884-1 и подходит для работы в сети 220–250 В, 50 Гц, с максимальным током 16 А.

Назначение и область применения

Розетка Systeme Electric atn000546 используется для подключения бытовой и маломощной профессиональной техники, требующей заземления. Подходит для установки в жилых комнатах, кухнях, офисах, медицинских учреждениях и других местах, где важна безопасность и эстетичный внешний вид. Благодаря наличию шторок и крышки снижается риск случайного контакта с токоведущими частями, особенно в домах с детьми.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать устройства мощностью до 3,5 кВт (например, утюги, кофеварки, микроволновые печи).
• Номинальное напряжение: 220–250 В, 50 Гц - совместима с сетью в России и странах СНГ.
• Степень защиты: IP20 - предохраняет от доступа пальцев и предметов более 12 мм, но не защищает от воды или пыли; применяется только во внутрипомещенческом монтаже.
• Подключение проводов: винтовой зажим - удобен для многожильных и одножильных кабелей сечением до 4 мм2.
• Габариты: 71×71×43 мм - стандартный формат для монтажных коробок.
• Минимальная глубина коробки: 43 мм - необходимо соблюдать при закладке в стену.
• Материал корпуса: ABS-пластик - прочный, устойчивый к механическим повреждениям и УФ-излучению, не выгорает.
• Ударопрочность: IK03 - выдерживает слабые удары (до 0,35 Дж); не предназначен для мест с высоким риском столкновений.
• Цвет и фактура: шампань, матовая поверхность - сочетается с современной отделкой интерьера, маскирует следы от пальцев.
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −10C до +40C и влажности до 90%; не рекомендуется для холодных чердачных помещений или неотапливаемых объектов.

Совместимость и монтаж

Розетка Systeme Electric atn000546 - это механизм в сборе с накладкой, что исключает необходимость самостоятельной компоновки. Крепится в стандартную монтажную коробку с помощью винтового крепления. Для правильной установки важно:

• Использовать монтажную коробку глубиной не менее 43 мм - меньшая глубина затруднит фиксацию и может деформировать пластик.
• Обеспечить достаточное расстояние между соседними устройствами - минимальный шаг 71 мм, чтобы не перегревались контакты.
• Подключать провода сечением не выше 4 мм2 - большие сечения не войдут в зажим, меньше - плохо фиксируются.
• Использовать только медные провода - алюминий несовместим с данным типом зажима.

Механизм имеет усиленные монтажные лапки - они обеспечивают плотную посадку даже в старых или немного увеличенных коробках. Наличие суппорта гарантирует точное положение розетки после закручивания винтов.

Безопасность и стандарты

• Соответствует нормам МЭК 60884-1 - европейский стандарт безопасности для бытовых розеток.
• Заземляющий контакт выполнен отдельно и надёжно связан с корпусом - обеспечивает эффективное отведение тока утечки.
• Шторки автоматически закрываются при отсутствии вилки - препятствуют попаданию металлических предметов в контакты.
• Откидная крышка дополнительно защищает от пыли и случайного прикосновения - особенно актуально в детской комнате или на кухне.
• Изоляционные элементы выполнены из материала без галогенов - при возгорании не выделяют токсичных паров.

Преимущества

• Высокая степень защиты детей благодаря двойному барьеру: шторкам и откидной крышке.
• Матовый цвет шампань не бликует, легко моется, не теряет внешний вид при длительном использовании.
• Прочные монтажные лапки и суппорт минимизируют люфт и “расшатывание” после установки.
• Винтовой зажим позволяет работать с любыми типами проводов - от одножильного до многожильного.
• Совместима с другими изделиями серии AtlasDesign - можно создать единый стиль в одной квартире или здании.

Ограничения применения

• Не влажных помещениях (ванная, баня, бассейн) - IP20 не обеспечивает защиту от воды.
• Не подходит для открытых площадок, улиц, подъездов - отсутствие герметизации делает её чувствительной к пыли и влаге.
• Не предназначена для подключения оборудования свыше 3,5 кВт - превышение нагрузки вызывает нагрев и выход из строя.
• Не работает с плоскими вилками типа CEE 7/16 - подходят только евро-вилки стандарта Schuko (C ) и аналоги.
• Не допускается использование в условиях постоянных вибраций (например, рядом с насосами или компрессорами) - возможен ослабевший контакт.

Примеры использования

• Кухня - для подключения плиты, хлебопечки, блендера.
• Жилая комната - для зарядки телефонов, компьютера, телевизора.
• Офис - для принтера, системного блока, светильника.
• Детская - безопасная замена обычной розетки с учетом шторок и крышки.
• Медицинские кабинеты - там, где нужна повышенная безопасность, но нет необходимости в защите от влаги.

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - если она меньше 43 мм, используйте углублённую или замените её.
• Не перетягивайте винты зажима - достаточно усилия, чтобы провод не двигался. Перетяжка может повредить металл и изоляцию.
• При групповой установке нескольких розеток - располагайте их с одинаковым шагом, чтобы сохранить эстетику рамочной серии AtlasDesign.
• Если розетка будет находиться в зоне активного движения (коридор, проход), выбирайте модели с откидной крышкой - это продлевает срок службы контактов.
• Проверяйте целостность заземляющего контакта перед первым включением - он должен быть надёжно соединён с контуром заземления дома.
