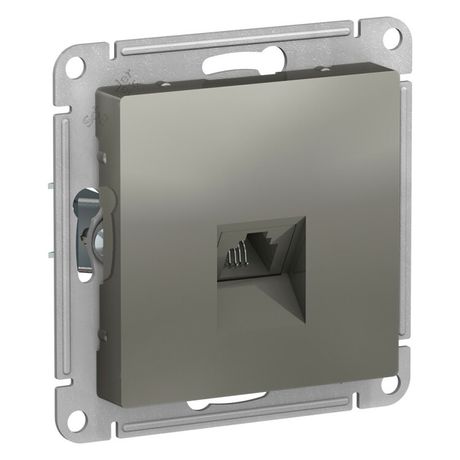

Розетка телефонная 1-м СП AtlasDesign RJ11 механизм сталь SE ATN000981 APC

Розетка телефонная RJ11 механизм сталь от Systeme Electric (артикул atn000981) - это внутренний монтажный механизм с разъёмом RJ11 для подключения телефонов, модемов и факсов. Выполнен в серебристой отделке, совместим с рамочной системой AtlasDesign, обеспечивает надёжное соединение в условиях жилых и офисных помещений.

Назначение и область применения

Розетка телефонная RJ11 механизм сталь предназначена для подключения устройств аналоговой телефонной связи: стационарных телефонов, модемов, факсов, сигнализационных систем. Подходит для установки в квартирах, офисах, административных зданиях. Механизм работает в составе скрытой проводки, не требует внешней коробки - монтируется прямо в стенную монтажную коробку.

Технические характеристики

• Тип разъёма: RJ11 - стандартный интерфейс для аналоговых телефонов (4-проводной контакт)
• Номинальный ток: 0,35 А - рассчитана на слаботочные сигналы, не для питания оборудования
• Количество фаз: 1 - не требует подключения к силовым цепям
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Габариты: 71×71×38 мм - соответствует стандартным монтажным коробкам
• Материал корпуса: ABS-пластик - устойчив к царапинам и выгоранию
• Цвет: серый (имитация стали)
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и влажности до 95%
• Способ монтажа: внутренний / скрытый
• Крепление: в распор + на шурупы - обеспечивает плотную фиксацию
• Выход кабеля: наклонный - снижает напряжение на проводе при подключении
• Наличие сальника: да - позволяет герметично ввести кабель
• Наличие опорного кольца: да - предотвращает деформацию при затяжке
• Номер ТУ: ФЕАТ.434620.053

Совместимость и монтаж

Розетка телефонная RJ11 механизм сталь (atn000981) совместима с монтажными коробками стандарта 68×68 мм, используемыми в системе AtlasDesign. Крепится двумя способами: распорными лапками (для бетонных и кирпичных стен) и винтами (для гипсокартона). Наклонный выход кабеля уменьшает риск перегиба. Для монтажа требуется только телефонный кабель типа UTP Cat3 или аналогичный. Не требует подключения к электросети - работает исключительно на сигнале.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.053. IP20 гарантирует безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в ванных комнатах, на улице или в сырых помещениях. Номинальный ток 0,35 А соответствует нагрузке типового телефонного аппарата. Превышение тока может вызвать перегрев и повреждение контактов.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых монтажных коробках
• ABS-пластик не теряет цвет под UV-светом - сохраняет вид долгие годы
• Сальник и опорное кольцо упрощают сборку и продлевают срок службы
• Наклонный выход кабеля снижает механическую нагрузку на разъём
• Совместим с другими элементами серии AtlasDesign - можно собрать единый дизайн

Ограничения применения

• Не предназначена для подключения к высоковольтным сетям - только для слаботочных телефонных линий
• IP20 не допускает использование во влажных средах: банях, кухнях, на улице
• Не поддерживает передачу данных по Ethernet - не заменяет LAN-розетку
• Не совместима с современными VoIP-телефонами, требующими PoE-питание
• Только один пост - нельзя одновременно подключить два устройства без переходника

Примеры использования

• Подключение стационарного телефона в спальной комнате
• Монтаж факс-аппарата в офисном кабинете
• Связь с домашней сигнализацией через телефонную линию
• Интеграция в систему “умный дом” для голосовых команд по телефонному каналу
• Замена устаревших розеток в многоквартирных домах с сохранением существующей проводки

Практические советы

• Перед монтажом проверьте диаметр отверстия в стене - он должен соответствовать 68–70 мм
• Используйте кабель с медными жилами, сечением не менее 0,5 мм2 - для минимизации потерь сигнала
• Не перетягивайте винты крепления - это может треснуть пластиковую основу
• Если используется несколько таких розеток в одном помещении - пометьте каждую номером линии
• При замене старой розетки - отключите телефонную линию на щитке, чтобы избежать поражения током
• Серый цвет легко сочетается с любыми рамками AtlasDesign - можно менять лицевые панели без замены механизма
