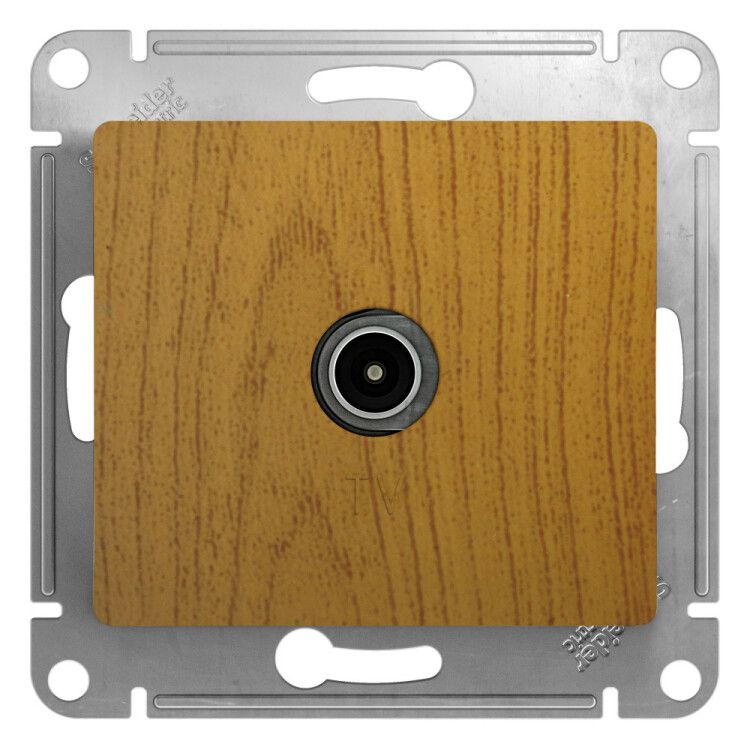

Механизм розетки TV 1-м СП Glossa проходной 4DB дер. дуб.SchE GSL000592 APC

Розетка телевизионная проходная TV 4дБ дерево дуб от Systeme Electric (артикул gsl000592) - это элемент телевизионной сети, обеспечивающий передачу сигнала с минимальными потерями и позволяющий подключить телевизор без разрыва основного кабеля. Продукт серии GLOSSA сочетает функциональность, эстетичный дизайн и надежную сборку для скрытой установки.

Назначение и область применения

Розетка телевизионная проходная TV 4дБ дерево дуб предназначена для подключения телевизионного оборудования в системах спутникового, антенного или кабельного ТВ. Её проходная конструкция позволяет сигналу проходить через устройство без значительных потерь - идеально для последовательного соединения нескольких точек (например, в квартире или офисе). Подходит для установки в жилых домах, гостиницах, медицинских учреждениях и других объектах с распределённой телевизионной сетью.

Технические характеристики

• Тип разъёма: F-разъём (стандартный для телевизионных систем)
• Затухание на отводе: 2 дБ - минимальная потеря сигнала при прохождении через розетку
• Потери на разветвлении: 4 дБ - уровень затухания при подключении устройства к основному кабелю
• Рабочий частотный диапазон: 5–862 МГц - охватывает все аналоговые и цифровые каналы, включая DVB-T2 и спутниковое вещание
• Степень защиты: IP20 - защищает от контакта с пальцами и крупным мусором, не предназначена для влажных помещений
• Материал корпуса: PC+ASA - высокопрочный пластик, устойчивый к царапинам и УФ-излучению
• Цвет: имитация дерева дуб - глянцевая поверхность, соответствует интерьерам в классическом стиле
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: винтовое - надёжное фиксирование механизма в коробке
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C
• Состав: безгалогенный материал - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Розетка телевизионная проходная TV 4дБ дерево дуб совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, имеющими F-разъём. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Кабель подключается к внутренним зажимам механизма - провода не обрезаются, а просто вставляются в контактные площадки и фиксируются винтами. Накладка легко снимается для обслуживания. Установка выполняется после окончания отделочных работ, так как механизм рассчитан на скрытую проводку.

Безопасность и стандарты

Розетка соответствует техническим условиям ФЕАТ.434620.056 ТУ. Конструкция исключает риск перегрева и короткого замыкания - в ней отсутствуют токоведущие части, кроме RF-цепи. Безгалогеновый состав снижает выделение токсичных веществ при нагреве. Работает в пределах напряжения бытовой сети, но не предназначен для подачи электроэнергии - только для передачи радиочастотного сигнала.

Преимущества

• Проходная схема сохраняет целостность сигнальной линии - не требует дополнительных делителей или усилителей на начальных участках сети
• Низкий уровень затухания (4 дБ) обеспечивает качественную картинку даже при длинных трассах
• Эстетика имитации дерева дуб гармонирует с современной и классической отделкой интерьера
• Высокая механическая прочность материала PC+ASA - долговечность при активном использовании
• Простота монтажа и сервиса - доступ к контактам без демонтажа всей рамки

Ограничения применения

Не применяется в помещениях с повышенной влажностью (ванная, бассейн, баня) - степень защиты IP20 не обеспечивает защиту от воды. Не подходит для подключения питания - только для RF-сигнала. Не рекомендуется использовать в условиях постоянного воздействия прямого солнечного света вне закрытых коробок. Температурный диапазон ограничен - не работает при температурах ниже −25C.

Примеры использования

• Подключение телевизора в гостиной, где кабель проходит от входа в квартиру к нескольким комнатам
• Установка в многоквартирном доме на этаже, где один кабель питает несколько телевизоров
• Интеграция в системы «умного дома» для передачи сигнала от спутникового ресивера к экрану
• Обслуживание старых телевизионных сетей без модернизации всего кабельного маршрута

Практические советы

• Перед монтажом проверьте, что кабель имеет F-разъём - другие типы (BNC, SMA) не подходят
• При подключении не перетягивайте винты - это повредит контакты внутри
• Если сигнал слабый, используйте эту розетку только в начале или середине линии; для концов лучше применять обычные ответвители без прохода
• При замене старой розетки убедитесь, что новый подрозетник точно соответствует размерам механизма - отличие более чем на 1 мм вызовет проблемы с фиксацией
• Для максимальной эффективности используйте качественные коаксиальные кабели и герметичные соединения на всех переходах
