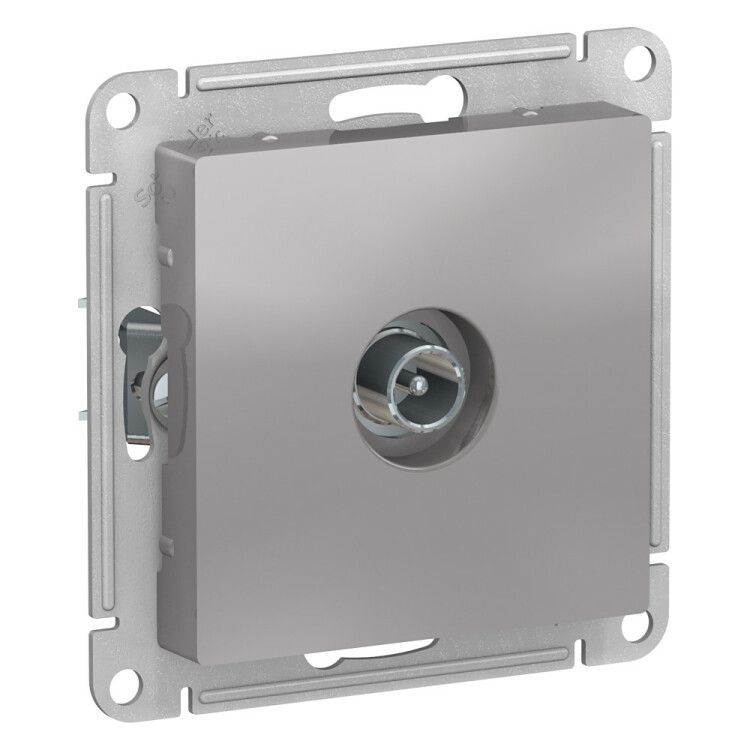

Розетка телевизионная проходная TV AtlasDesign 4дБ механизм алюм. SE ATN000392 APC

Розетка телевизионная проходная 4 дБ, механизм алюминий от Systeme Electric (артикул atn000392) предназначена для надёжного подключения телевизора к антенной сети с минимальными потерями сигнала. Применяется в системах спутникового и цифрового ТВ с скрытой проводкой.

Назначение и область применения

Эта проходная розетка используется для последовательного соединения устройств в телевизионной сети - например, когда сигнал передаётся от одного устройства к другому по цепочке. Подходит для установки в жилых помещениях, офисах, гостиницах и многоквартирных домах. Механизм позволяет подключить телевизор, приставку или модем без разрыва основной линии. Отличается от обычных розеток тем, что сохраняет прохождение сигнала дальше по кабелю - идеально для «линейной» разводки.

Технические характеристики

• Тип разъёма: TV (F-разъём)
• Количество выходов: 1
• Потери на разветвлении: 4 дБ - низкий уровень затухания сигнала, обеспечивает стабильную работу даже при длинных трассах
• Номинальный ток: 0,35 А - рассчитана только на слаботочные сигналы, не для питания устройств
• Частотный диапазон: 5–862 Гц - совместима с аналоговым, цифровым и спутниковым ТВ
• Материал корпуса: ABS-пластик, устойчивый к царапинам и УФ-излучению
• Цвет лицевой части: алюминий (металлик)
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые зоны
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: в распор + винтовое крепление - обеспечивает плотную фиксацию в стене
• Галогены: отсутствуют - соответствует экологическим требованиям
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка совместима с коаксиальным кабелем типа RG-6, RG-59 и другими стандартными антенными кабелями с F-разъёмом. Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Кабель зачищается и заводится внутрь через заднюю часть механизма - контактная площадка автоматически замыкает цепь между входом и выходом. Лапки механизма усиливают фиксацию в коробке, предотвращая люфт. Накладка легко снимается для обслуживания, но не требует регулярного доступа.

Безопасность и стандарты

Розетка не предназначена для работы с высокими напряжениями - её нельзя использовать как обыкновенную электрическую розетку. Только для слаботочных телевизионных сигналов. Соответствует требованиям безопасности для бытовых сетей. Отсутствие галогенов снижает выделение токсичных веществ при перегреве - важное преимущество для закрытых помещений.

Преимущества

• Проходная схема - не нарушает целостность сигнальной линии при подключении устройства
• Низкая потеря сигнала (4 дБ) - меньше шумов и помех на экране
• Прочная конструкция с усиленными лапками - минимизирует риск выпадения из коробки
• Эстетичный металлический дизайн - сочетается с современной отделкой интерьера
• Поддержка широкого частотного диапазона - работает с любыми типами цифрового ТВ

Ограничения применения

• Не предназначена для внешней установки - IP20 не защищает от влаги и пыли
• Не используйте для подачи питания - максимальный ток 0,35 А недостаточен для зарядки или запитки устройств
• Не рекомендовано применять в условиях повышенной влажности (ванная, бассейн, баня)
• Не совместима с HDMI или Ethernet - только коаксиальный кабель

Примеры использования

• Подключение телевизора в комнате, где сигнал идёт от антенны через несколько точек
• Установка в квартире с несколькими ТВ-приёмниками, подключенными последовательно
• Обустройство системы ТВ в гостинице или офисном комплексе с централизованной антенной
• Замена старой розетки при ремонте без изменения существующей проводки

Практические советы

• Перед монтажом проверьте, чтобы кабель был правильно зачищен - плохой контакт вызывает потери сигнала
• Убедитесь, что диаметр монтажной коробки соответствует стандартному (обычно 60–68 мм)
• Не перегибайте кабель рядом с розеткой - радиус изгиба должен быть не менее 5 см
• Если сигнал слабый после установки - проверьте наличие других ответвлений или повреждённых участков линии
• Розетка Systeme Electric AtlasDesign совместима с другими изделиями этой серии - можно комбинировать с выключателями и розетками того же дизайна
