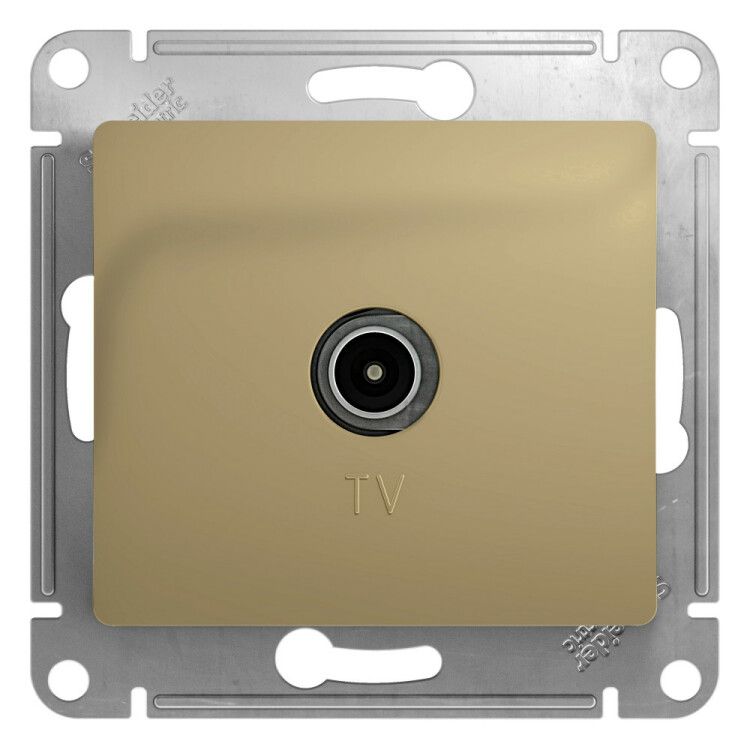

Розетка телевизионная проходная TV 1-м СП Glossa 4дБ механизм титан SE GSL000492 APC

Розетка телевизионная проходная TV 4 дБ, цвет титан от Systeme Electric (бренд Шнейдер Электрик, артикул gsl000492) предназначена для надёжного подключения телевизора к антенной сети с минимальными потерями сигнала. Применяется в системах спутникового и эфирного телевидения при последовательном соединении устройств.

Назначение и область применения

Эта проходная розетка используется там, где сигнал необходимо передать дальше по цепи - например, между распределителем и первым телевизором, либо между двумя телевизорами в одной линии. Подходит для установки в жилых домах, офисах, гостиницах и многоквартирных зданиях с централизованной телевизионной сетью. Отличается от обычных розеток тем, что не разрывает сигнал, а пропускает его через себя с небольшим затуханием.

Технические характеристики

• Тип розетки: проходная (сигнал проходит через устройство)
• Тип разъёма: F-разъём для коаксиального кабеля (TV)
• Потери на разветвлении: 4 дБ - уровень ослабления сигнала при прохождении через розетку
• Затухание на отводе: 2 дБ - потери при подключении устройства к самой розетке
• Частотный диапазон: 5–862 МГц - поддерживает все современные каналы, включая DVB-T2 и спутниковые частоты
• Материал корпуса: PC+ASA - прочный пластик, устойчивый к царапинам и УФ-излучению
• Цвет: титан (глянцевая поверхность)
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от воды и пыли
• Способ монтажа: скрытый (устанавливается в стеновую коробку)
• Крепление: винтовое, с зажимом провода
• Количество выходов: один (вход + выход в одну линию)
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ФЕАТ.434620.056 ТУ
• Не содержит галогенов - безопаснее при горении

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогичным с F-разъёмом. Для монтажа требуется стандартная круглая подрозетниковая коробка глубиной не менее 40 мм. Кабель зачищается и вставляется в контактную часть механизма, после чего зажимается винтом. Накладка плотно фиксируется на основании. Установка выполняется при выключенном питании - хотя розетка не требует электропитания, она находится в одном контуре с другими электропроводками.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и имеет класс защиты IP20, что исключает случайное прикосновение к токоведущим частям. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве. Галогены отсутствуют - снижено образование едких паров при возгорании.

Преимущества

• Минимальные потери сигнала - всего 4 дБ на проходе, что позволяет использовать несколько таких розеток в цепочке без значительного ухудшения качества картинки
• Высокая механическая прочность корпуса - материал PC+ASA не царапается и сохраняет внешний вид даже при частой эксплуатации
• Глянцевая поверхность легко моется, не собирает пыль
• Совместимость с серией GLOSSA - можно комбинировать с другими розетками этой же серии для единого дизайна интерьера
• Подтверждённая надёжность бренда Systeme Electric - продукция проверена в условиях Европы и России

Ограничения применения

• Не предназначен для открытой установки - IP20 не обеспечивает защиту от влаги, поэтому нельзя использовать на улице, в ванной или сыром помещении
• Не подходит для подключения к интернет-телевидению (IPTV) или модемам - работает только с RF-сигналом (антенна/спутник)
• Один вход и один выход - нельзя ответвить более двух точек без дополнительных делителей
• Не рекомендуется применять в цепях с более чем 5–6 последовательно включёнными розетками - суммарные потери могут привести к помехам

Примеры использования

• Подключение первого телевизора в квартире, когда сигнал идёт от антенного усилителя через стену
• Передача сигнала от одного телевизора к другому в соседней комнате без установки тройника
• Обустройство системы телевидения в гостинице, где каждый номер получает сигнал по линейной схеме
• Замена старой розетки в доме с аналоговой или цифровой антенной

Практические советы

• Проверьте уровень сигнала до и после установки - если он ниже 50 дБмкВ, замените кабель или добавьте усилитель
• Не перетягивайте винты при монтаже - это повредит контакты внутри
• При использовании нескольких розеток в цепочке следите, чтобы общее затухание не превышало 15–18 дБ
• Для лучшей герметизации соединения используйте качественный коаксиальный кабель с медной оплёткой - не экономьте на проводе
• Если нужна розетка с USB или Ethernet - эта модель не подходит; выбирайте другие типы в серии GLOSSA
